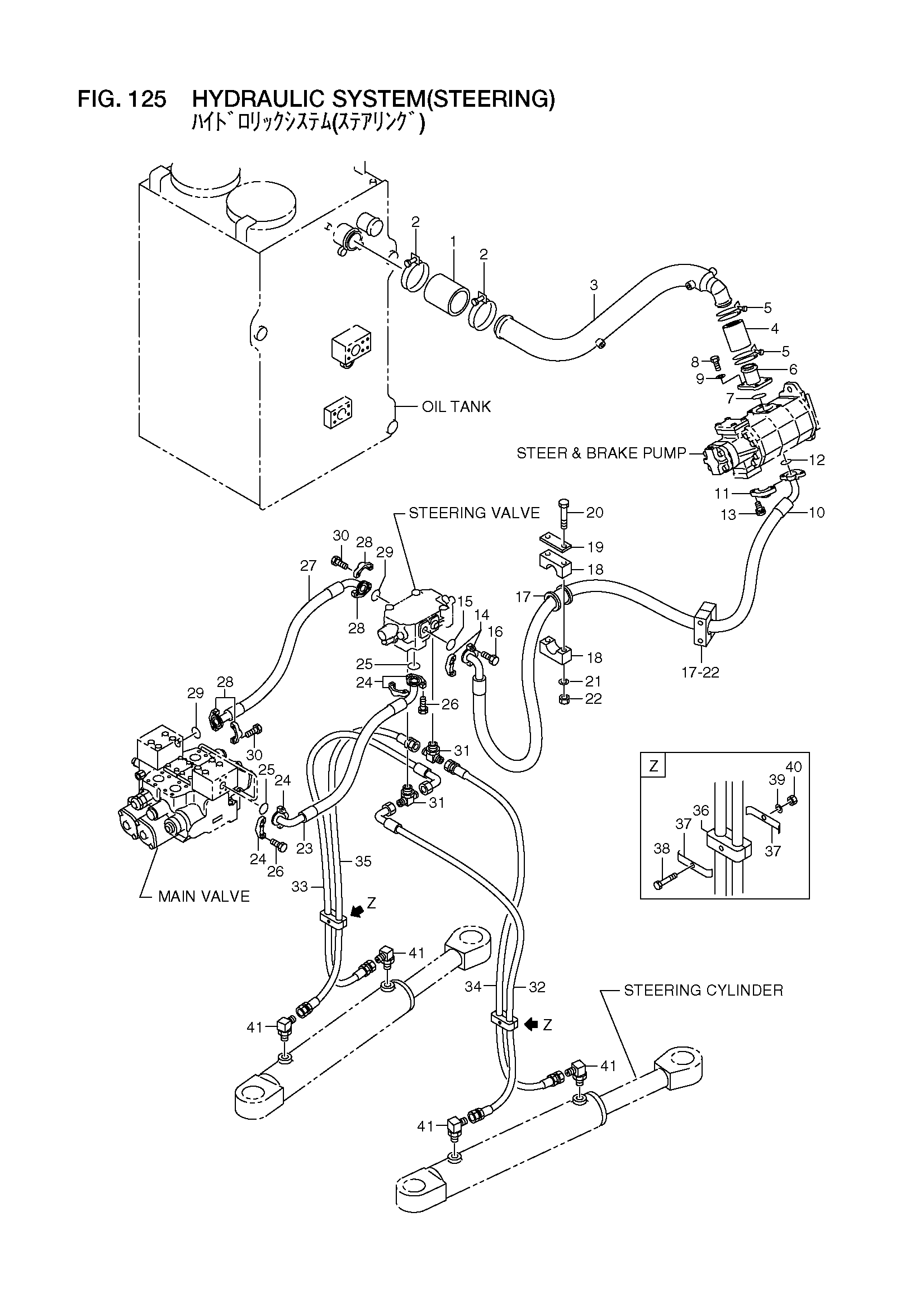

Гидравлическая система(рулевое управление) — HITACHI LX300-7

Заводская схема «Гидравлическая система(рулевое управление)» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	26707-62071	Шланг	1
2	26607-63301	Хомут	2
3	26837-62811	Трубка	1
4	26607-62541	Шланг	1
5	26607-63291	Зажим	2
6	26837-62821	Стем	1
7	26607-63711	Уплотнительное кольцо	1
8	01116-12035	Болт	4
9	02011-00012	Шайба	4
10	26837-62701	Шланг	1
11	26607-62591	Фланец, разрезной	2
12	26607-62651	Уплотнительное кольцо	1
13	01116-12035	Болт	4
14	26607-62571	Фланец, разрезной	2
15	26607-62631	Уплотнительное кольцо	1
16	01116-10030	Болт	4
A1	26437-62551	Хомут в сборе	2
17	26437-62611	Опора, резиновый	2
18	26437-62571	Хомут	4
19	26607-63181	Пластина	2
20	01110-12120	Болт	4
-	01110-12130	Болт	4
21	02010-00012	Шайба	4
22	01401-00012	Гайка	2
-	01401-00012	Гайка	4
23	26837-62671	Шланг	1
24	26607-62571	Фланец, разрезной	4
25	26607-62631	Уплотнительное кольцо	2
26	01116-10030	Болт	8
27	26837-62781	Шланг	1
28	26607-62571	Фланец, разрезной	4
29	26607-62631	Уплотнительное кольцо	2
30	01116-10030	Болт	8
31	26667-62131	Тройник	2
32	26837-62741	Шланг	1
33	26837-62751	Шланг	1
34	26837-62761	Шланг	1
35	26837-62771	Шланг	1
36	26827-62061	Резиновая прокладка	2
37	26827-62161	Пластина	4
38	01110-10080	Болт	2
39	02010-00010	Шайба	2
40	01401-00010	Гайка	2
41	04150-20404	Угловой штуцер	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
