Основной клапан(1/4) — HITACHI LX300-7

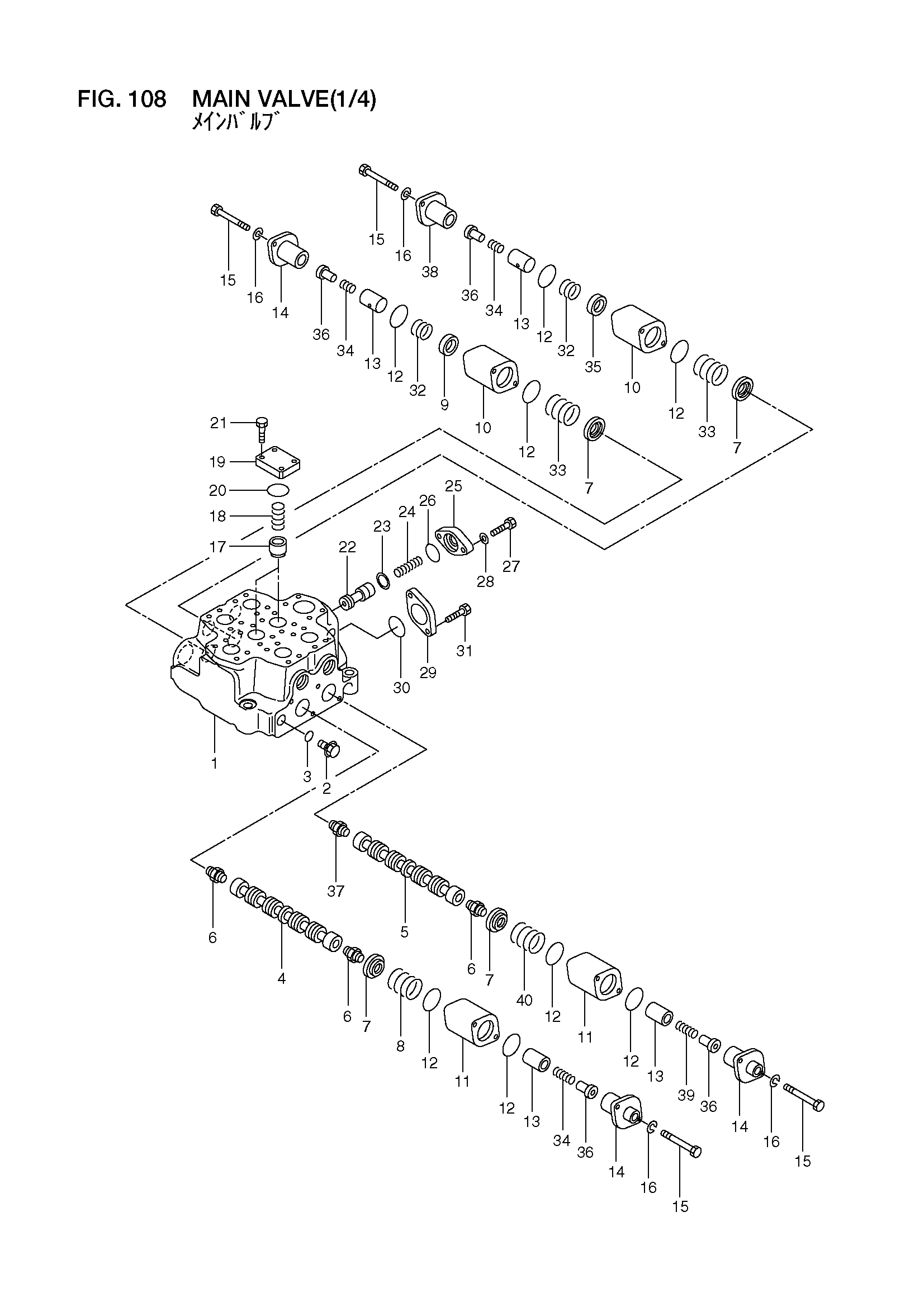

Заводская схема «Основной клапан(1/4)» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 26837-32002 | Основной клапан в сборе | 1 |
| 1 | NO PART NO. | Корпус, клапан | 1 |
| 2 | 26837-37801 | Пробка | 1 |
| 3 | 26837-37761 | Уплотнительное кольцо | 1 |
| 4 | NO PART NO. | Золотник | 1 |
| 5 | NO PART NO. | Золотник | 1 |
| 6 | 26837-38021 | Пробка | 3 |
| 7 | 26837-37851 | Фиксатор | 4 |
| 8 | 26837-38051 | Пружина | 1 |
| 9 | 26837-37861 | Фиксатор | 1 |
| 10 | 26837-37871 | Корпус | 2 |
| 11 | 26837-37881 | Корпус | 2 |
| 12 | 26837-37671 | Уплотнительное кольцо | 8 |
| 13 | 26837-38101 | Поршень | 4 |
| 14 | 26837-38041 | Втулка | 3 |
| 15 | 26837-37611 | Болт | 8 |
| 16 | 26837-37621 | Шайба | 8 |
| 17 | 26837-37891 | Клапан, обратный | 2 |
| 18 | 26837-37901 | Пружина | 2 |
| 19 | 26837-37911 | Пластина | 2 |
| 20 | 26837-37691 | Уплотнительное кольцо | 2 |
| 21 | 26837-37601 | Болт | 8 |
| 22 | 26837-37921 | Клапан | 1 |
| 23 | 26837-37931 | Уплотнение | 1 |
| 24 | 26837-37941 | Пружина | 1 |
| 25 | 26837-37951 | Фланец | 1 |
| 26 | 26837-37691 | Уплотнительное кольцо | 1 |
| 27 | 26837-37591 | Болт | 2 |
| 28 | 26837-37631 | Шайба | 2 |
| 29 | 26837-37961 | Пластина | 1 |
| 30 | 26837-37661 | Уплотнительное кольцо | 1 |
| 31 | 26837-37581 | Болт | 2 |
| 32 | 26837-37971 | Пружина | 2 |
| 33 | 26837-37981 | Пружина | 2 |
| 34 | 26837-37991 | Пружина | 3 |
| 35 | 26837-38001 | Фиксатор | 1 |
| 36 | 26837-38011 | Проставка | 4 |
| 37 | 26837-38061 | Пробка | 1 |
| 38 | 26837-38071 | Втулка | 1 |
| 39 | 26837-38081 | Пружина | 1 |
| 40 | 26837-38091 | Пружина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
