Моноблочный рычаг с 3 золотник клапан(1/2)(AP3ML1)(OP) — HITACHI LX300-7

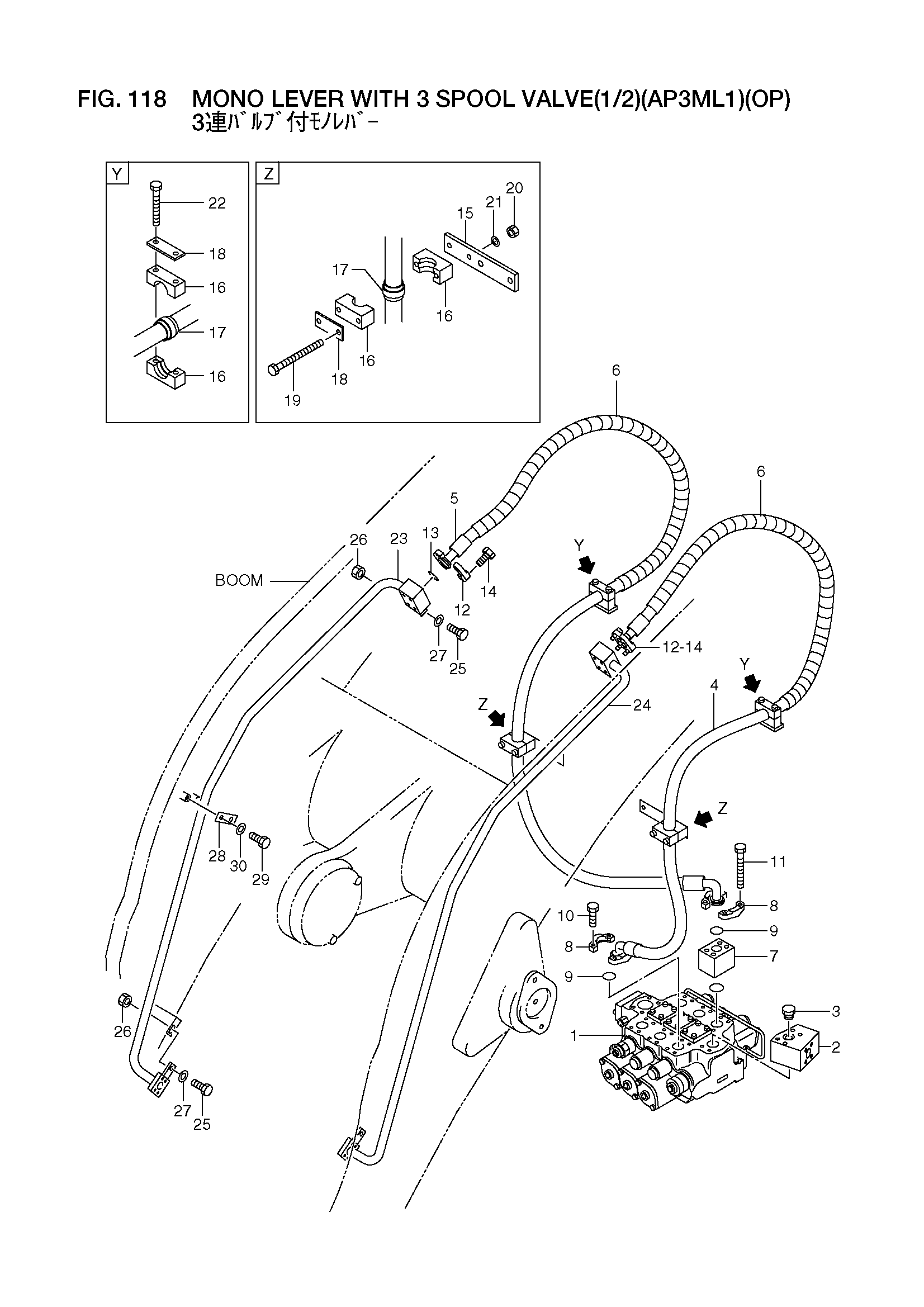

Заводская схема «Моноблочный рычаг с 3 золотник клапан(1/2)(AP3ML1)(OP)» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56830-20621 | Клапан, основной | 1 |
| 2 | 56830-20671 | Блок | 1 |
| 3 | 16603-02501 | Пробка | 1 |
| 4 | 56830-20811 | Шланг | 1 |
| 5 | 56830-20821 | Шланг | 1 |
| 6 | 21787-92391 | Армор, пластиковый | 2 |
| 7 | 56830-20861 | Блок | 1 |
| 8 | 26607-62591 | Фланец, разрезной | 4 |
| 9 | 26607-62651 | Уплотнительное кольцо | 2 |
| 10 | 01116-12035 | Болт | 4 |
| 11 | 01116-12110 | Болт | 4 |
| 12 | 26607-62561 | Фланец, разрезной | 4 |
| 13 | 26607-62621 | Уплотнительное кольцо | 2 |
| 14 | 01116-10030 | Болт | 8 |
| 15 | 56600-65561 | Пластина | 2 |
| A1 | 26437-62531 | Хомут в сборе | 4 |
| 16 | 26437-62561 | Хомут | 8 |
| 17 | 26437-62601 | Кольцо, резиновый | 4 |
| 18 | 26507-62321 | Пластина | 4 |
| 19 | 01110-10100 | Болт | 4 |
| 20 | 01401-00010 | Гайка | 4 |
| 21 | 02010-00010 | Шайба | 4 |
| 22 | 01100-10070 | Болт | 4 |
| 23 | 56830-20641 | Трубка | 1 |
| 24 | 56830-20651 | Трубка | 1 |
| 25 | 01183-12040 | Болт с шайбой | 4 |
| 26 | 01401-00012 | Гайка | 4 |
| 27 | 02000-00012 | Шайба | 4 |
| 28 | 56600-63521 | Проставка | 2 |
| 29 | 01183-12030 | Болт с шайбой | 4 |
| 30 | 26063-02111 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
