Карданный вал вал — HITACHI LX300-7

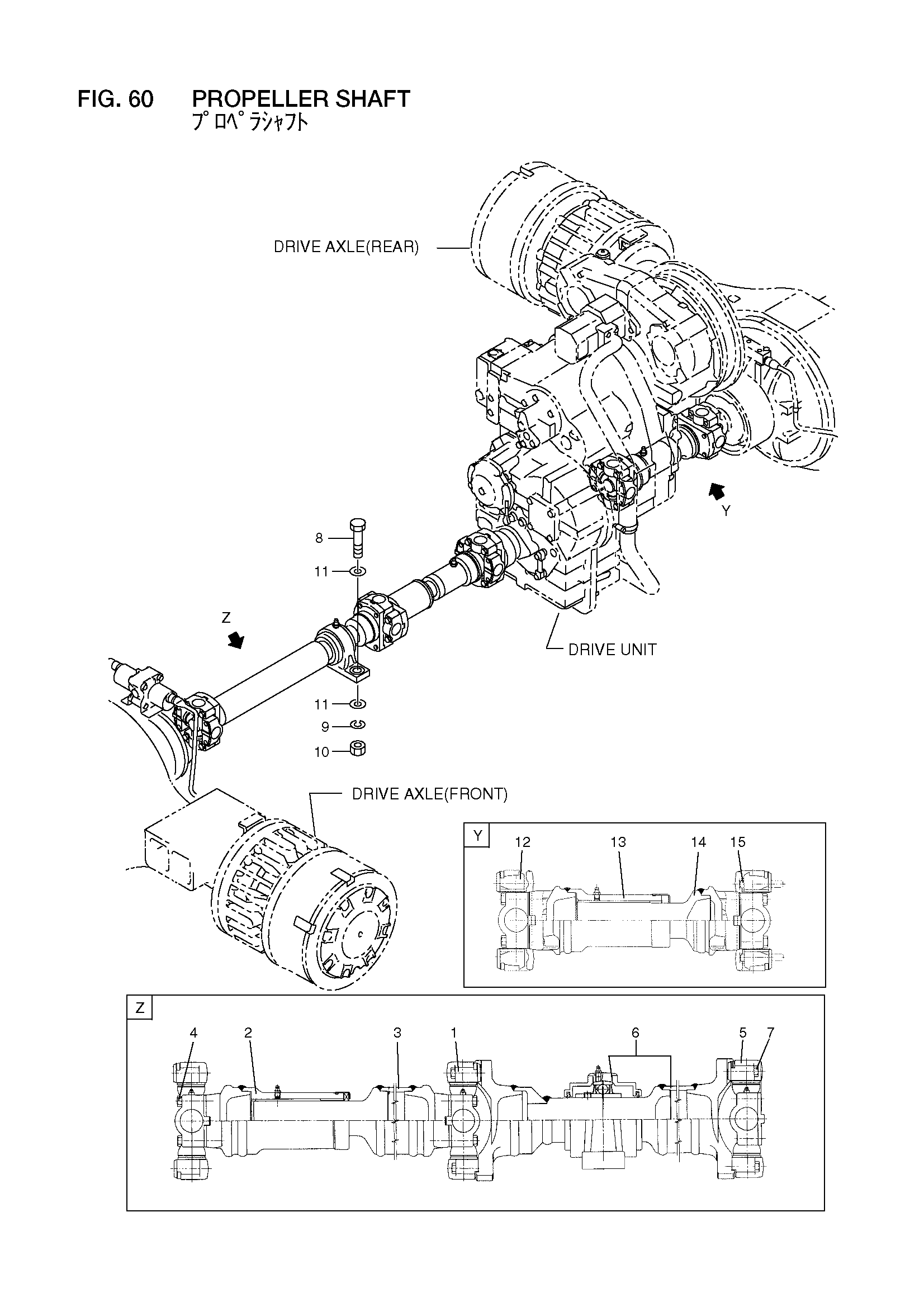

Заводская схема «Карданный вал вал» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 26833-32051 | Карданный вал вал в сборе | 1 |
| - | 26833-32052 | Карданный вал вал в сборе | 1 |
| A2 | 26833-37001 | Вал в сборе | 1 |
| A3 | 26833-37012 | Вал в сборе | 1 |
| 1 | 26833-37021 | Соединение | 2 |
| 2 | 26833-37031 | Вилка, втулка | 1 |
| 3 | 26833-37041 | Вилка, вал | 1 |
| 4 | 26833-37061 | Болт | 16 |
| 5 | 26833-37021 | Соединение | 1 |
| 6 | 26833-37052 | Вилка | 1 |
| 7 | 26833-37061 | Болт | 8 |
| 8 | 01116-20080 | Болт | 2 |
| 9 | 02011-00020 | Шайба | 2 |
| 10 | 01401-10020 | Гайка | 2 |
| 11 | 26323-02001 | Шайба | 4 |
| A4 | 26833-32061 | Карданный вал вал в сборе | 1 |
| 12 | 26833-37071 | Соединение | 2 |
| 13 | 26833-37081 | Вилка, втулка | 1 |
| 14 | 26833-37091 | Вилка, вал | 1 |
| 15 | 26833-37061 | Болт | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
