Гидравлическая система(стрела и ковш) — HITACHI LX300-7

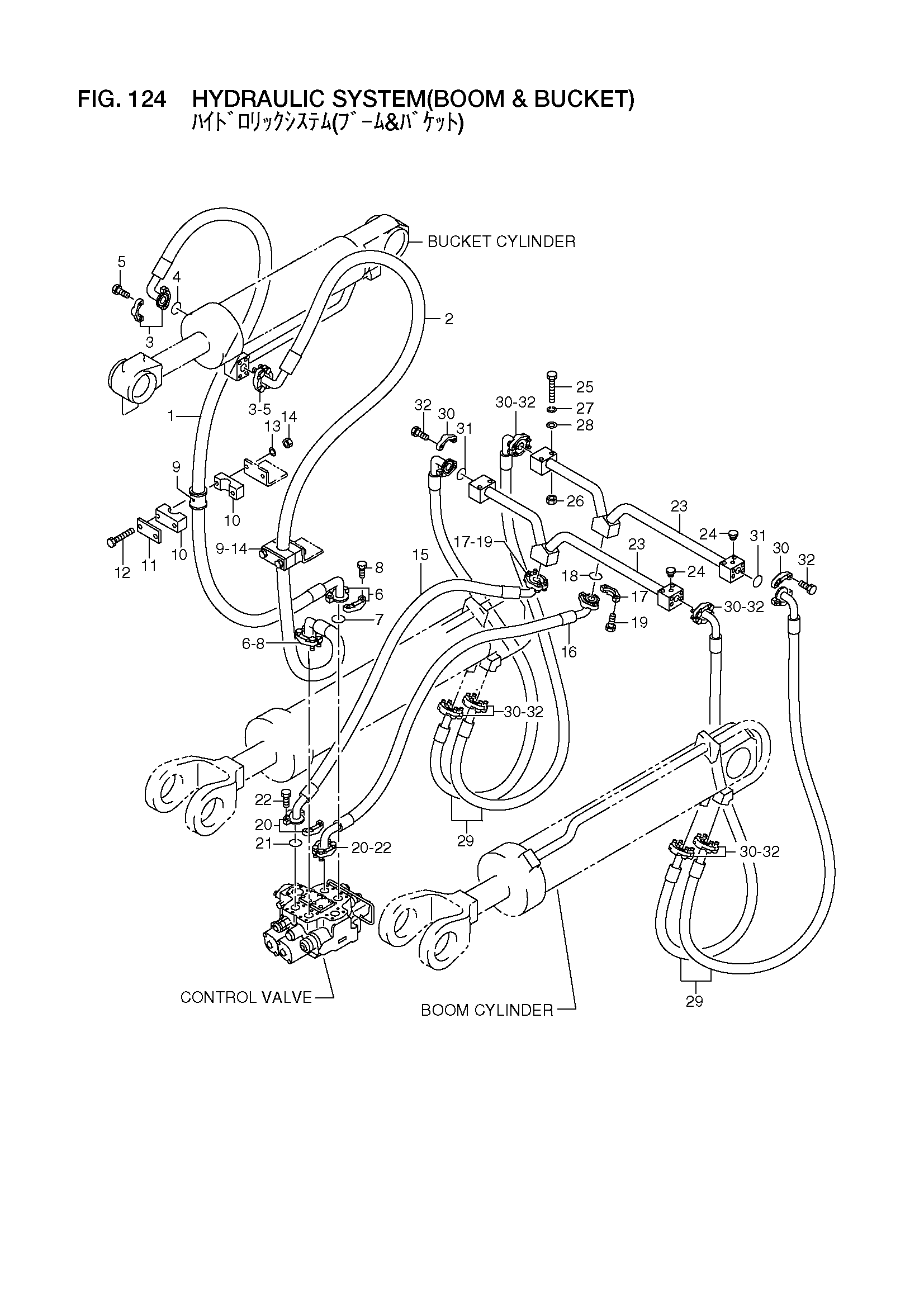

Заводская схема «Гидравлическая система(стрела и ковш)» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26837-62711 | Шланг | 1 |
| - | 26837-62712 | Шланг | 1 |
| 2 | 26837-62721 | Шланг | 1 |
| 3 | 26607-62581 | Фланец, разрезной | 4 |
| 4 | 26607-62641 | Уплотнительное кольцо | 2 |
| 5 | 01116-12035 | Болт | 8 |
| 6 | 26607-62591 | Фланец, разрезной | 4 |
| 7 | 26607-62651 | Уплотнительное кольцо | 2 |
| 8 | 01116-12035 | Болт | 8 |
| A1 | 26437-62551 | Хомут в сборе | 2 |
| 9 | 26437-62611 | Опора, резиновый | 1 |
| 10 | 26437-62571 | Хомут | 2 |
| 11 | 26607-63181 | Пластина | 1 |
| 12 | 01110-12140 | Болт | 4 |
| - | 01110-12130 | Болт | 4 |
| 13 | 02010-00012 | Шайба | 4 |
| 14 | 01401-00012 | Гайка | 4 |
| 15 | 26837-62681 | Шланг | 1 |
| 16 | 26837-62692 | Шланг | 1 |
| - | 26837-62693 | Шланг | 1 |
| 17 | 26607-62581 | Фланец, разрезной | 4 |
| 18 | 26607-62641 | Уплотнительное кольцо | 2 |
| 19 | 01116-12035 | Болт | 8 |
| 20 | 26607-62591 | Фланец, разрезной | 4 |
| 21 | 26607-62651 | Уплотнительное кольцо | 2 |
| 22 | 01116-12035 | Болт | 8 |
| 23 | 26837-62601 | Трубка, крестовина | 2 |
| 24 | 24047-92101 | Пробка | 2 |
| 25 | 01110-12110 | Болт | 8 |
| 26 | 01401-00012 | Гайка | 8 |
| 27 | 02010-00012 | Шайба | 8 |
| 28 | 26096-42351 | Шайба | 8 |
| 29 | 26837-62731 | Шланг | 4 |
| 30 | 26607-62571 | Фланец, разрезной | 16 |
| 31 | 26607-62631 | Уплотнительное кольцо | 8 |
| 32 | 01116-10030 | Болт | 32 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
