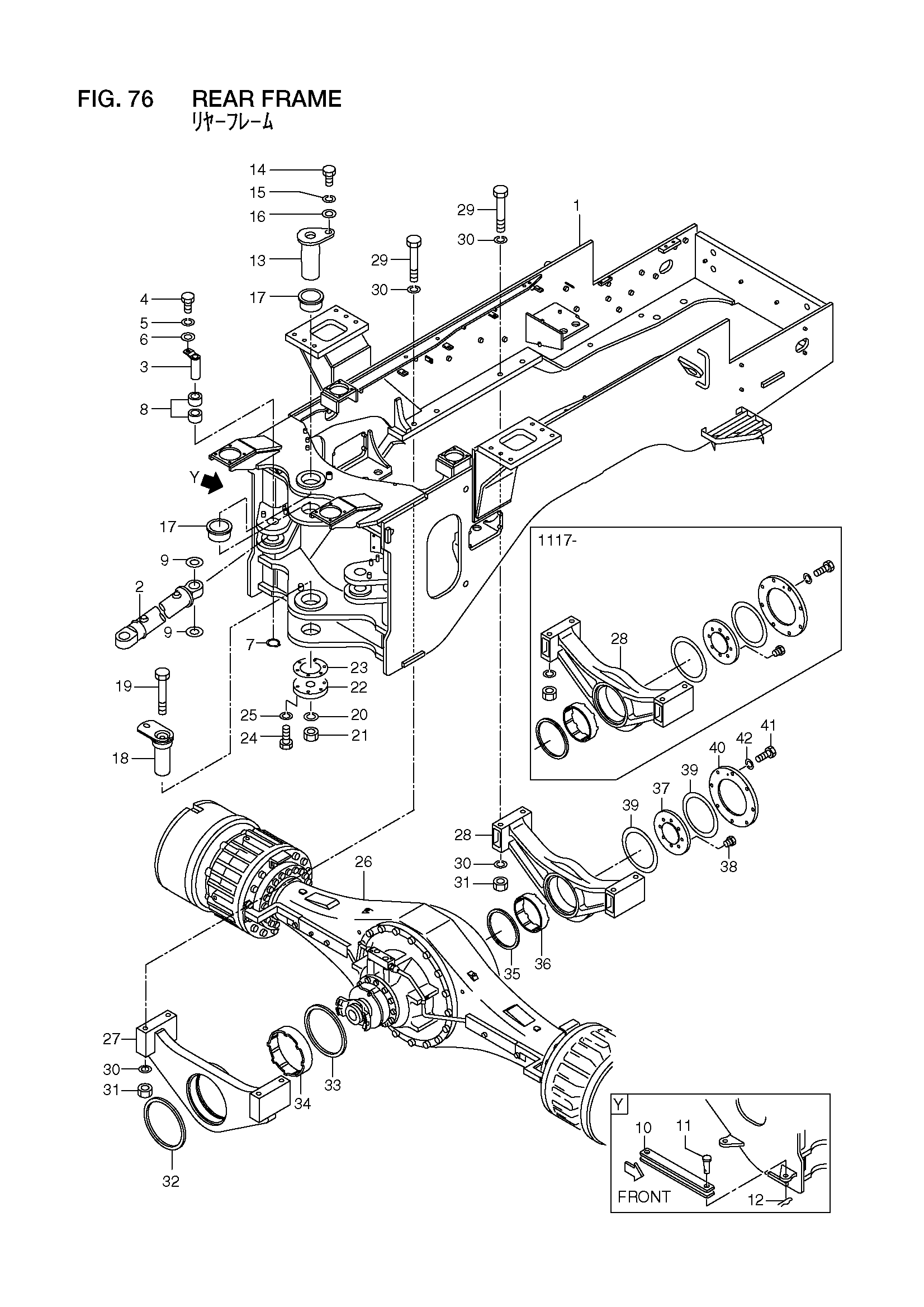

Задний рама — HITACHI LX300-7

Заводская схема «Задний рама» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	NO PART NO.	Рама, задний	1
2	26834-52041	Гидроцилиндр рулевого управления	2
3	26834-52011	Палец	2
-	26834-52012	Палец	2
4	01116-12025	Болт	2
5	02011-00012	Шайба	2
6	26096-42351	Шайба	2
7	02100-00070	Кольцо, стопорный	2
8	26834-52021	Втулка	4
9	26384-52031	Регулировочная шайба	0
10	26826-12911	Тяга, защитный	1
11	26806-12851	Палец	2
12	26606-13251	Палец, бета	2
13	26816-10361	Палец	1
14	01110-16030	Болт	1
15	02010-00016	Шайба	1
16	26608-72321	Шайба	1
17	26816-12951	Втулка	2
18	26816-10411	Палец	1
19	01116-30350	Болт	1
20	02010-00030	Шайба	1
21	01401-10030	Гайка	1
22	26706-12991	Шайба	1
23	26706-13001	Регулировочная шайба	0
24	01116-16065	Болт	6
25	02011-00016	Шайба	6
26	16833-00031	Привод мост(задний)	1
-	16833-00032	Привод мост(задний)	1
-	16833-00051	Привод мост(задний)	1
27	26833-02131	Опора, мост	1
28	26833-02121	Опора, мост	1
-	26833-02122	Опора, мост	1
29	26706-13601	Болт	8
30	26063-02121	Шайба	16
31	26706-13611	Гайка	8
32	16903-02831	Уплотнение	1
33	26833-02051	Уплотнение	1
34	26833-02011	Втулка	1
35	26833-02041	Уплотнение, пыль	1
36	26833-02021	Втулка	1
37	26833-02101	Пластина, упорный	1
38	01106-20050	Болт	8
39	26833-02031	Шайба, упорный	2
40	26833-02141	Крышка, пластина	1
41	01106-20060	Болт	8
42	26323-02001	Шайба	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
