Привод мост(задний)(1/2) — HITACHI LX300-7

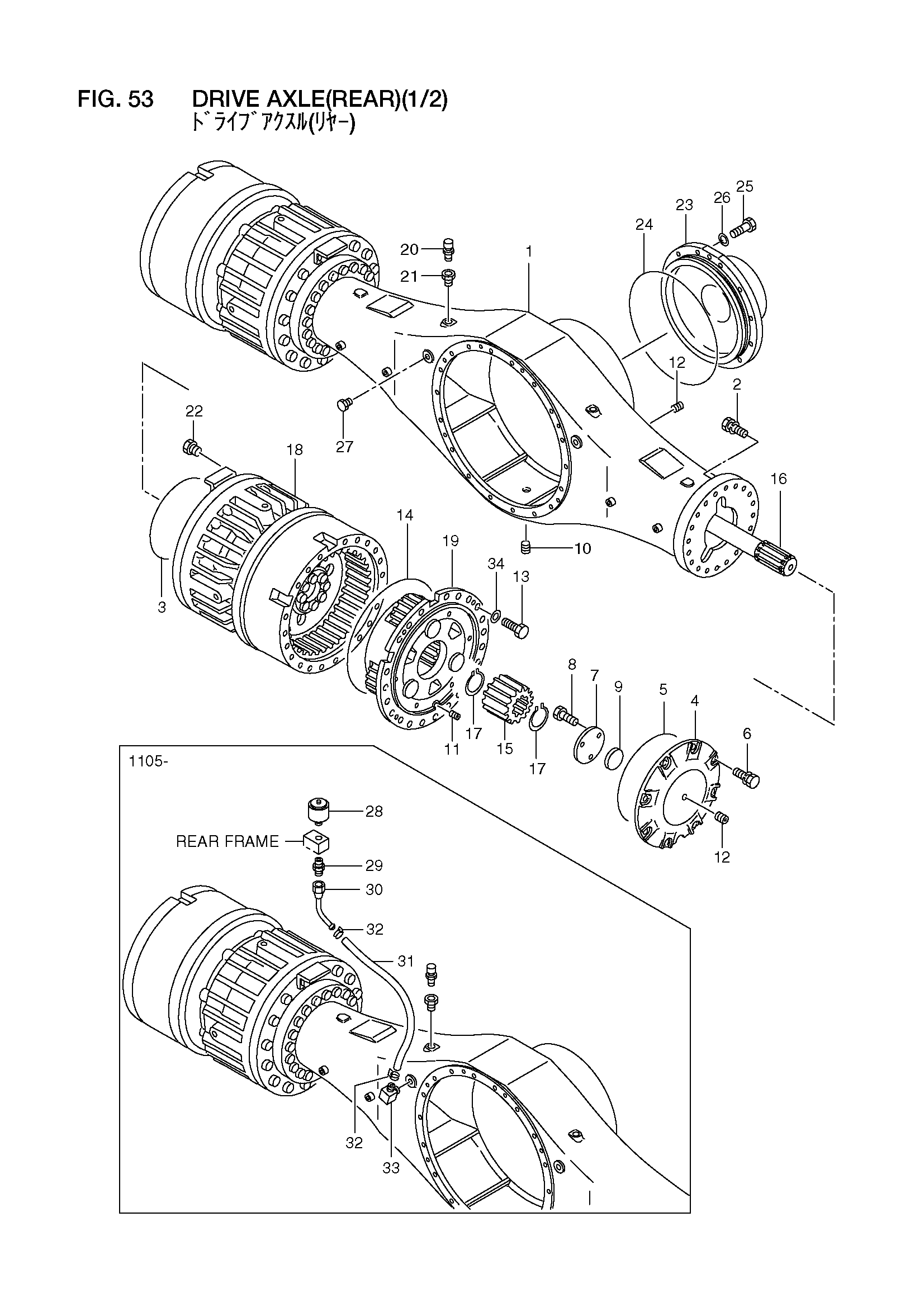

Заводская схема «Привод мост(задний)(1/2)» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 16833-00031 | Привод мост в сборе | 1 |
| - | 16833-00032 | Привод мост в сборе | 1 |
| - | 16833-00051 | Привод мост в сборе | 1 |
| 1 | 16833-02011 | Корпус | 1 |
| - | 16833-02012 | Корпус | 1 |
| 2 | 16803-03031 | Болт | 40 |
| 3 | 16803-02191 | Уплотнительное кольцо | 2 |
| 4 | 16803-02113 | Колпачок | 2 |
| 5 | 16903-02431 | Уплотнительное кольцо | 2 |
| 6 | 16803-03051 | Болт | 16 |
| 7 | 16803-02431 | Пластина, упорный | 2 |
| 8 | 01113-10020 | Болт | 6 |
| 9 | 26607-52251 | Магнит | 2 |
| 10 | 16803-02711 | Пробка | 1 |
| 11 | 14813-82491 | Пробка | 2 |
| 12 | 14813-82451 | Пробка | 3 |
| 13 | 16803-03041 | Болт | 4 |
| - | 01106-16045 | Болт | 4 |
| 14 | 16803-02201 | Уплотнительное кольцо | 2 |
| 15 | 16803-02061 | Шестерня, SUN | 2 |
| 16 | 16803-02051 | Вал, мост | 2 |
| 17 | 02100-00075 | Кольцо, стопорный | 4 |
| 18 | NO PART NO. | HUB и тормоз | 2 |
| 19 | NO PART NO. | Планет водило | 2 |
| 20 | 16603-02631 | Сапун, воздушный | 2 |
| 21 | 24047-92351 | Втулка | 2 |
| 22 | 16603-02461 | Пробка | 2 |
| 23 | 16833-02021 | Опора, мост | 1 |
| 24 | 03310-03700 | Уплотнительное кольцо | 1 |
| 25 | 01106-16055 | Болт | 12 |
| 26 | 190A3-02051 | Шайба | 12 |
| 27 | 14813-82431 | Пробка | 2 |
| 28 | 16903-02713 | Сапун | 1 |
| 29 | 26605-42131 | Разъём | 1 |
| 30 | 26833-02151 | Трубка | 1 |
| 31 | 26806-13001 | Шланг | 1 |
| 32 | 04911-00020 | Зажим | 2 |
| 33 | 26902-22211 | Угловой штуцер | 1 |
| 34 | 26111-02161 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
