Анти-питкхинг система(APS)(OP) — HITACHI LX300-7

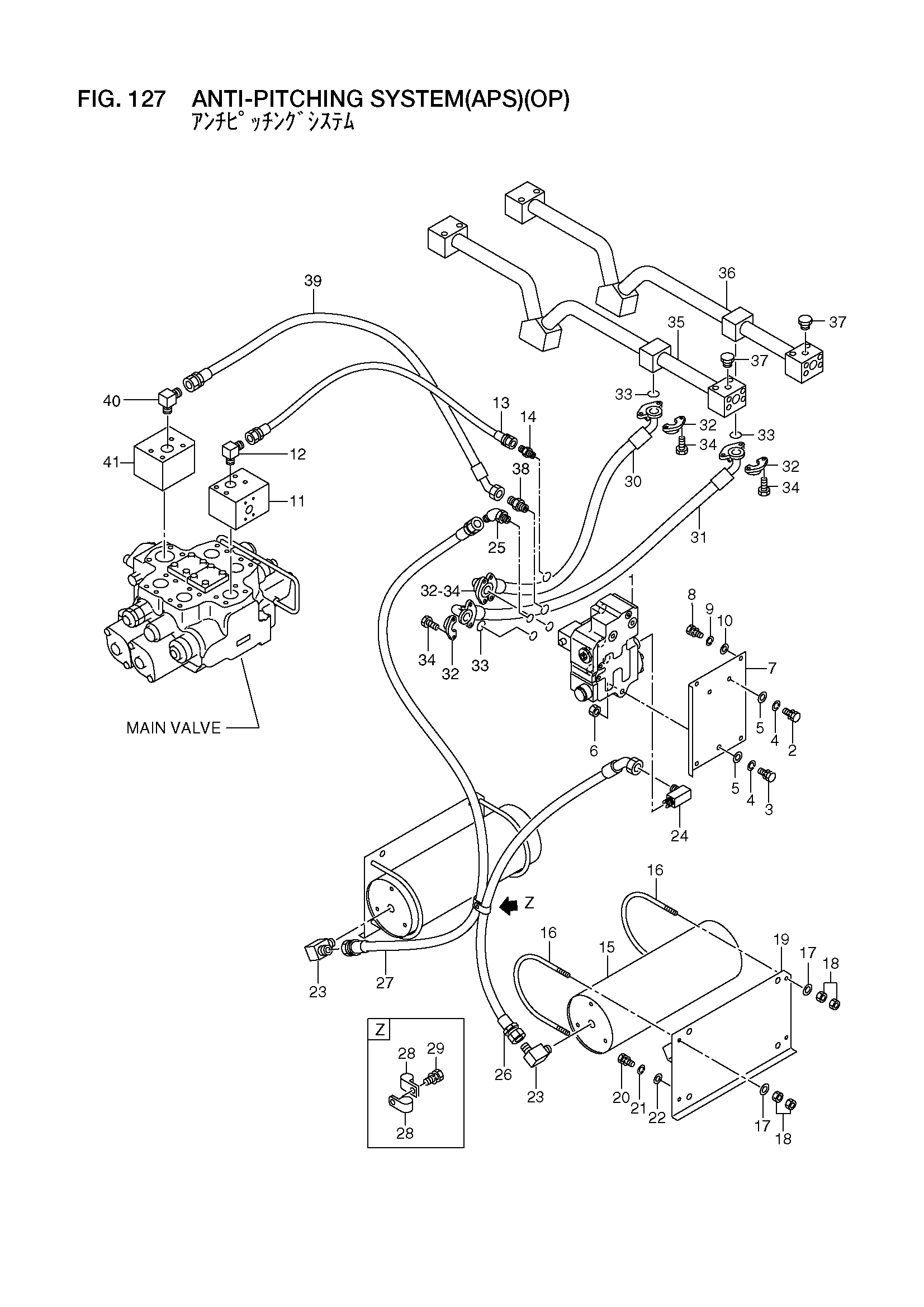

Заводская схема «Анти-питкхинг система(APS)(OP)» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26837-32021 | APS клапан | 1 |
| 2 | 01116-12030 | Болт | 2 |
| 3 | 01116-12050 | Болт | 1 |
| 4 | 02011-00012 | Шайба | 3 |
| 5 | 02000-00012 | Шайба | 3 |
| 6 | 01401-10012 | Гайка | 1 |
| 7 | 56830-20171 | Кронштейн | 1 |
| 8 | 01116-12030 | Болт | 4 |
| 9 | 02011-00012 | Шайба | 4 |
| 10 | 02000-00012 | Шайба | 4 |
| 11 | 56830-20031 | Блок | 1 |
| 12 | 04150-20404 | Угловой штуцер | 1 |
| 13 | 56830-20061 | Шланг | 1 |
| 14 | 55555-50027 | Адаптер | 1 |
| 15 | 70022-57156 | Гидроаккумулятор | 2 |
| 16 | 70222-57157 | U болт | 4 |
| 17 | 02000-00010 | Шайба | 8 |
| 18 | 01401-00010 | Гайка | 16 |
| 19 | 56830-20151 | Кронштейн | 2 |
| 20 | 01110-12030 | Болт | 8 |
| 21 | 02010-00012 | Шайба | 8 |
| 22 | 02000-00012 | Шайба | 8 |
| 23 | 04150-30606 | Угловой штуцер | 2 |
| 24 | 04150-30606 | Угловой штуцер | 1 |
| 25 | 26607-63081 | Угловой штуцер | 1 |
| 26 | 56830-20131 | Шланг | 1 |
| 27 | 56830-20081 | Шланг | 1 |
| 28 | 26507-82021 | Зажим | 2 |
| 29 | 01183-10020 | Болт с шайбой | 1 |
| 30 | 56830-20091 | Шланг | 1 |
| 31 | 56830-20101 | Шланг | 1 |
| 32 | 26607-62571 | Фланец, разрезной | 8 |
| 33 | 26607-62631 | Уплотнительное кольцо | 4 |
| 34 | 01116-10030 | Болт | 16 |
| 35 | 56830-20021 | Трубка, крестовина | 1 |
| 36 | 56830-20161 | Трубка, крестовина | 1 |
| 37 | 24047-92101 | Пробка | 2 |
| 38 | 04134-20606 | Ниппель | 1 |
| 39 | 56830-20141 | Шланг | 1 |
| 40 | 04150-20606 | Угловой штуцер | 1 |
| 41 | 56830-20041 | Блок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
