Гидроцилиндр стрелы — HITACHI LX300-7

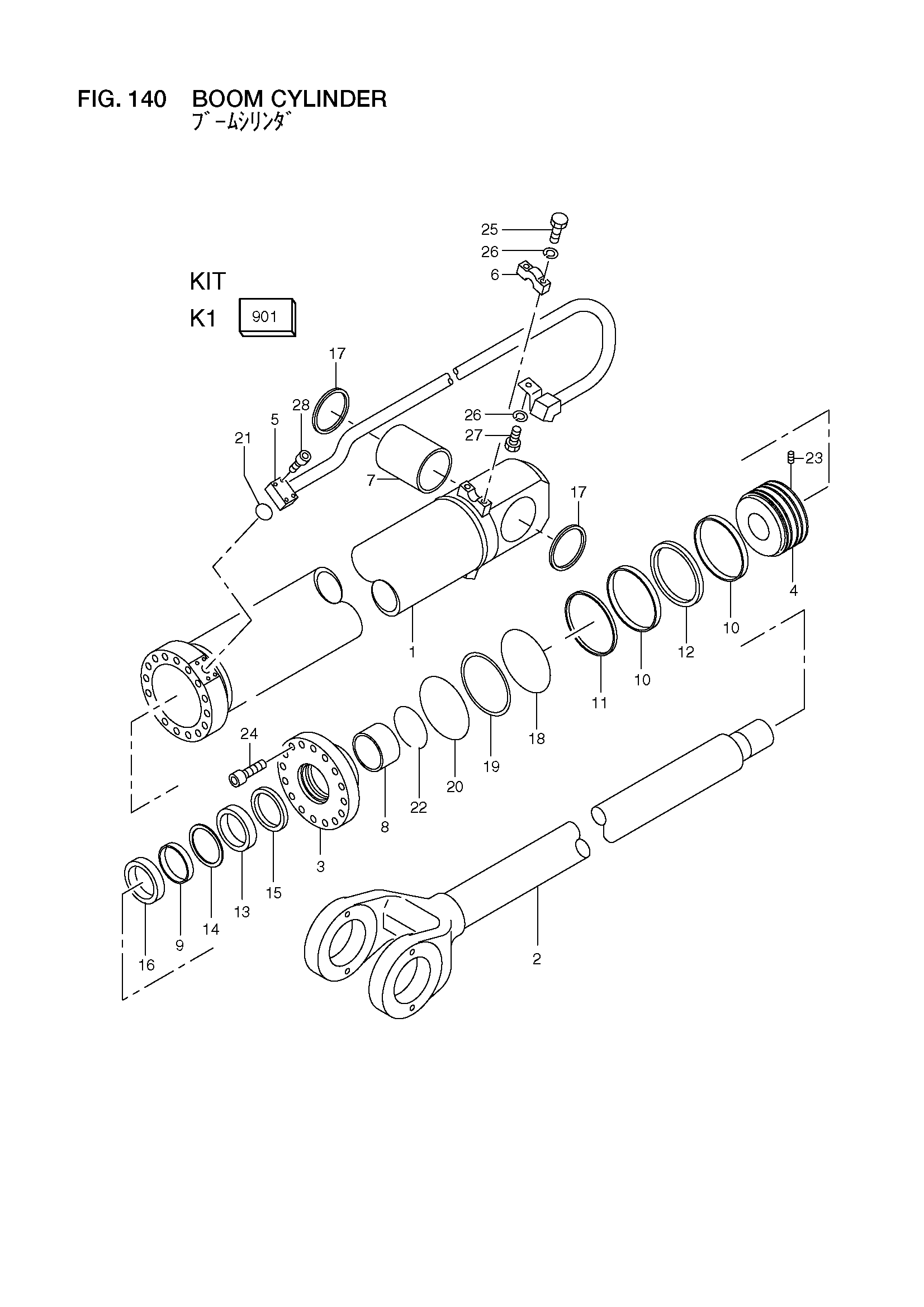

Заводская схема «Гидроцилиндр стрелы» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 26838-42011 | Гидроцилиндр стрелы в сборе | 2 |
| 901 | 26838-47031 | Комплект, репаир | 2 |
| 1 | 26838-47001 | Гидроцилиндр | 2 |
| 2 | 26828-47011 | Шток, поршень | 2 |
| 3 | 26828-47021 | Крышка, шток | 2 |
| 4 | 26828-47031 | Поршень | 2 |
| 5 | 26828-47041 | Трубка | 2 |
| 6 | 26808-47201 | Хомут | 2 |
| 7 | 26838-47011 | Втулка | 2 |
| 8 | 26808-47061 | Втулка | 2 |
| 9 | 26828-47051 | Кольцо, веар | 2 |
| 10 | 26828-47061 | Кольцо, веар | 4 |
| 11 | 26828-47071 | Кольцо, скольжение | 2 |
| 12 | 26828-47081 | Манжета | 2 |
| 13 | 26828-47091 | Манжета, шток | 2 |
| 14 | 26828-47101 | Кольцо, задний UP | 2 |
| 15 | 26828-47111 | Кольцо, баффер | 2 |
| 16 | 26808-47112 | Уплотнение, пыль | 2 |
| 17 | 26838-47021 | Уплотнение, пыль | 4 |
| 18 | 26828-47121 | Уплотнительное кольцо | 2 |
| 19 | 26828-47131 | Кольцо, задний UP | 2 |
| 20 | 26828-47141 | Уплотнительное кольцо | 2 |
| 21 | 03350-00350 | Уплотнительное кольцо | 2 |
| 22 | 26808-47071 | Кирклип | 2 |
| 23 | 26908-47181 | Винт | 2 |
| 24 | 26828-47151 | Болт | 32 |
| 25 | 01113-12050 | Болт | 4 |
| 26 | 02010-00012 | Шайба | 6 |
| 27 | 01113-12030 | Болт | 2 |
| 28 | 26802-47211 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
