Трубопроводы(пилотный клапан)(AP3ML1)(OP) — HITACHI LX300-7

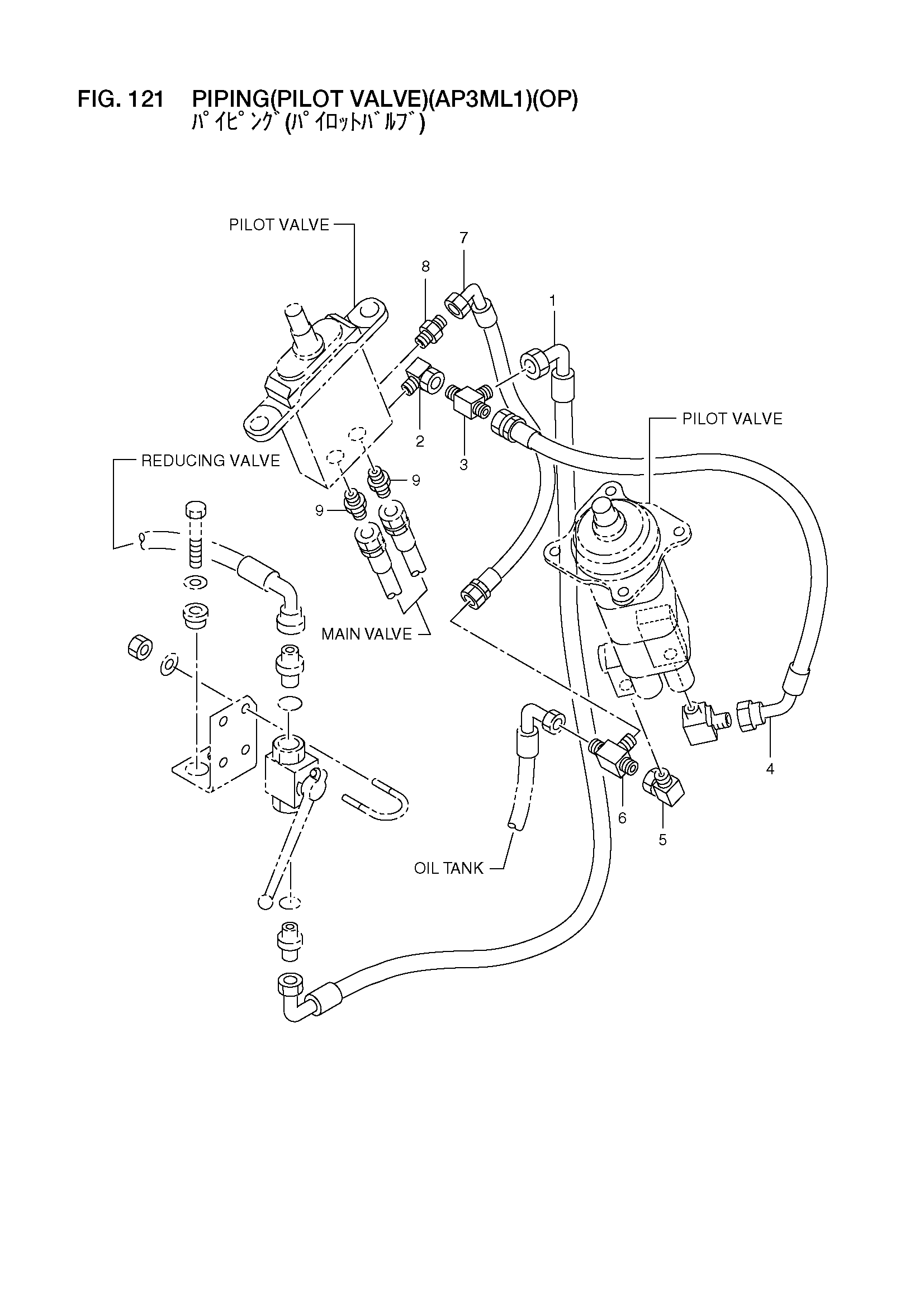

Заводская схема «Трубопроводы(пилотный клапан)(AP3ML1)(OP)» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56830-20831 | Шланг | 1 |
| 2 | 04151-20202 | Угловой штуцер | 1 |
| 3 | 26817-42431 | Тройник | 1 |
| 4 | 56830-21331 | Шланг | 1 |
| 5 | 04151-20202 | Угловой штуцер | 1 |
| 6 | 26817-42431 | Тройник | 1 |
| 7 | 56830-21341 | Шланг | 1 |
| 8 | 04134-20202 | Ниппель | 1 |
| 9 | 04134-20202 | Ниппель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
