Стрела(1/2) — HITACHI LX300-7

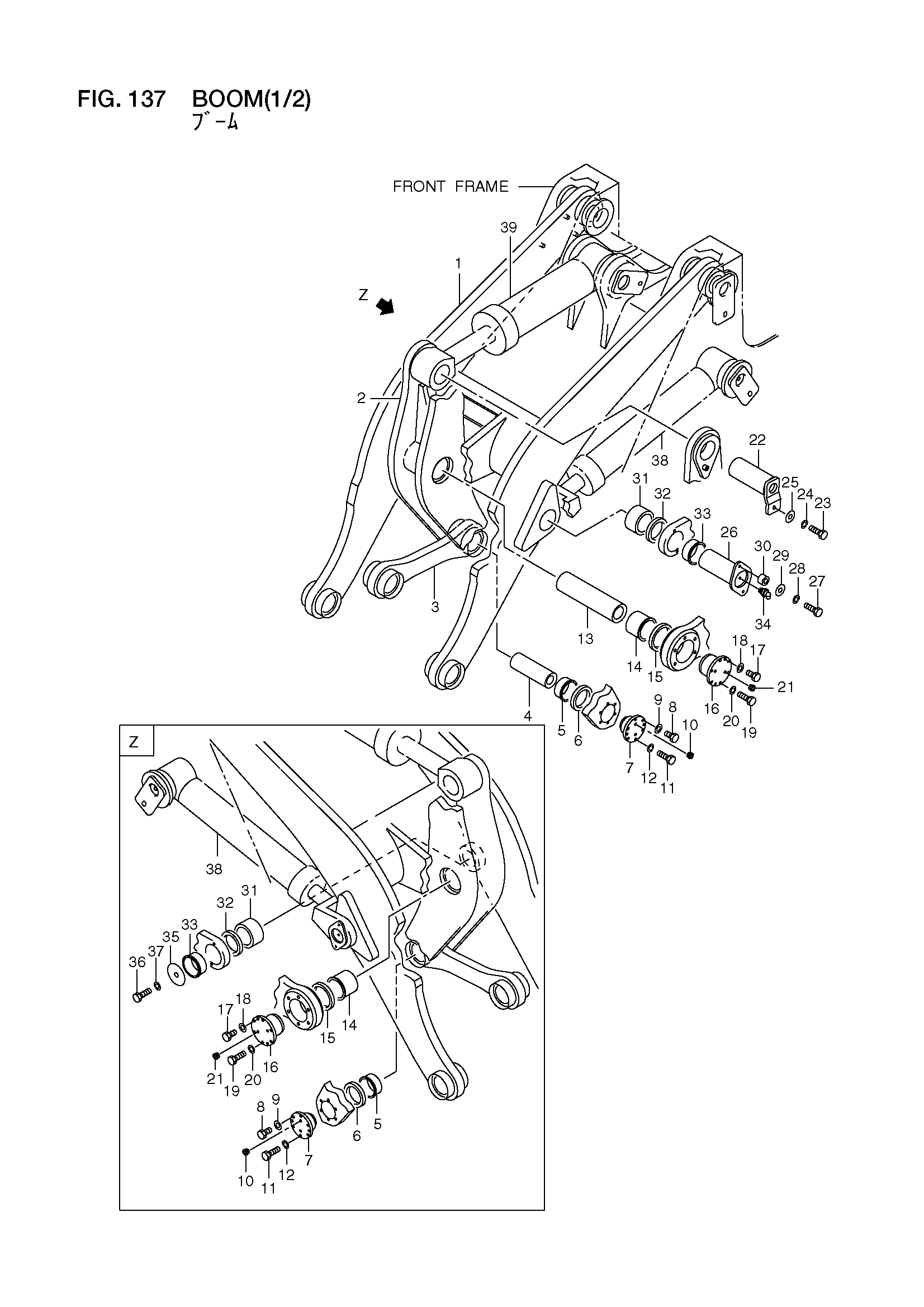

Заводская схема «Стрела(1/2)» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26838-70221 | Стрела | 1 |
| 2 | 26838-70231 | Беллкранк | 1 |
| 3 | 26828-70221 | Пусхрод | 1 |
| 4 | 26818-72142 | Палец | 1 |
| 5 | 26818-72192 | Втулка | 2 |
| 6 | 16603-02691 | Уплотнение, масляный | 2 |
| 7 | 26828-72151 | Колпачок | 2 |
| 8 | 01110-18025 | Болт | 4 |
| 9 | 02000-00018 | Шайба | 4 |
| 10 | 14813-82431 | Пробка | 4 |
| 11 | 01116-18055 | Болт | 12 |
| 12 | 26063-02131 | Шайба | 12 |
| 13 | 26818-72122 | Палец | 1 |
| 14 | 26818-72172 | Втулка | 2 |
| 15 | 16703-02371 | Уплотнение, масляный | 2 |
| 16 | 26828-72041 | Колпачок | 2 |
| 17 | 01110-18025 | Болт | 4 |
| 18 | 02000-00018 | Шайба | 4 |
| 19 | 01116-18055 | Болт | 10 |
| 20 | 26063-02131 | Шайба | 10 |
| 21 | 14813-82431 | Пробка | 4 |
| 22 | 26838-72181 | Палец | 1 |
| 23 | 01110-16030 | Болт | 1 |
| 24 | 02010-00016 | Шайба | 1 |
| 25 | 26608-72321 | Шайба | 1 |
| 26 | 26838-72171 | Палец | 2 |
| 27 | 01116-16030 | Болт | 4 |
| - | 01116-16050 | Болт | 4 |
| 28 | 02010-00016 | Шайба | 4 |
| 29 | 26608-72321 | Шайба | 4 |
| 30 | 56810-52422 | Втулка | 4 |
| 31 | 56810-52332 | Втулка | 4 |
| 32 | 26608-72291 | Уплотнение, пыль | 4 |
| 33 | 56810-52381 | Втулка | 4 |
| 34 | 04901-00160 | Штуцер, смазка | 2 |
| 35 | 56700-63981 | Шайба | 2 |
| 36 | 01110-16040 | Болт | 2 |
| 37 | 02010-00016 | Шайба | 2 |
| 38 | 26838-42011 | Гидроцилиндр стрелы | 2 |
| 39 | 26838-52011 | Гидроцилиндр ковша | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
