Пилотный клапан(1/2) — HITACHI LX300-7

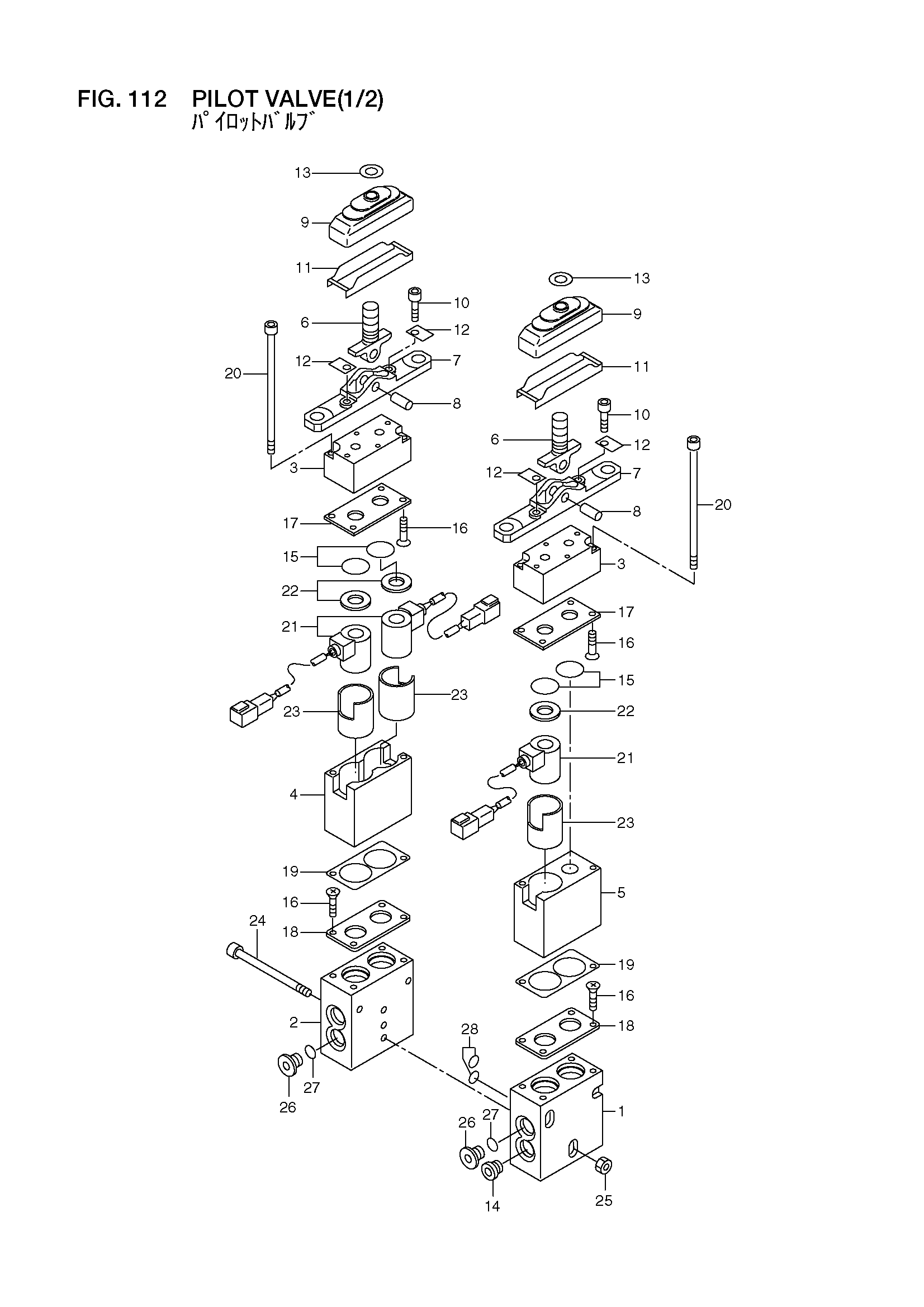

Заводская схема «Пилотный клапан(1/2)» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 26837-32051 | Пилотный клапан в сборе | 1 |
| 1 | NO PART NO. | Корпус, клапан | 1 |
| 2 | NO PART NO. | Корпус, клапан | 1 |
| 3 | NO PART NO. | Корпус | 2 |
| 4 | NO PART NO. | Корпус | 1 |
| 5 | NO PART NO. | Корпус | 1 |
| 6 | NO PART NO. | Рычаг | 2 |
| 7 | NO PART NO. | Пластина | 2 |
| 8 | NO PART NO. | Вал | 2 |
| 9 | 26387-38361 | Защитный чехол | 2 |
| 10 | 26387-38371 | Болт | 4 |
| 11 | 26387-38381 | Пластина | 2 |
| 12 | 26387-38391 | Пластина | 4 |
| 13 | 26387-38401 | Кольцо | 2 |
| 14 | 26387-38411 | Фильтр | 1 |
| 15 | NO PART NO. | Уплотнительное кольцо | 4 |
| 16 | NO PART NO. | Винт | 8 |
| 17 | NO PART NO. | Пластина | 2 |
| 18 | NO PART NO. | Пластина | 2 |
| 19 | NO PART NO. | Регулировочная шайба | 4 |
| 20 | NO PART NO. | Болт | 4 |
| 21 | NO PART NO. | Соленоид | 3 |
| 22 | NO PART NO. | Шайба | 3 |
| 23 | NO PART NO. | Корпус | 3 |
| 24 | NO PART NO. | Болт | 3 |
| 25 | NO PART NO. | Гайка | 3 |
| 26 | 26387-38421 | Пробка | 2 |
| 27 | 26387-38431 | Уплотнительное кольцо | 2 |
| 28 | NO PART NO. | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
