Основной и вентилятор привод насос — HITACHI LX300-7

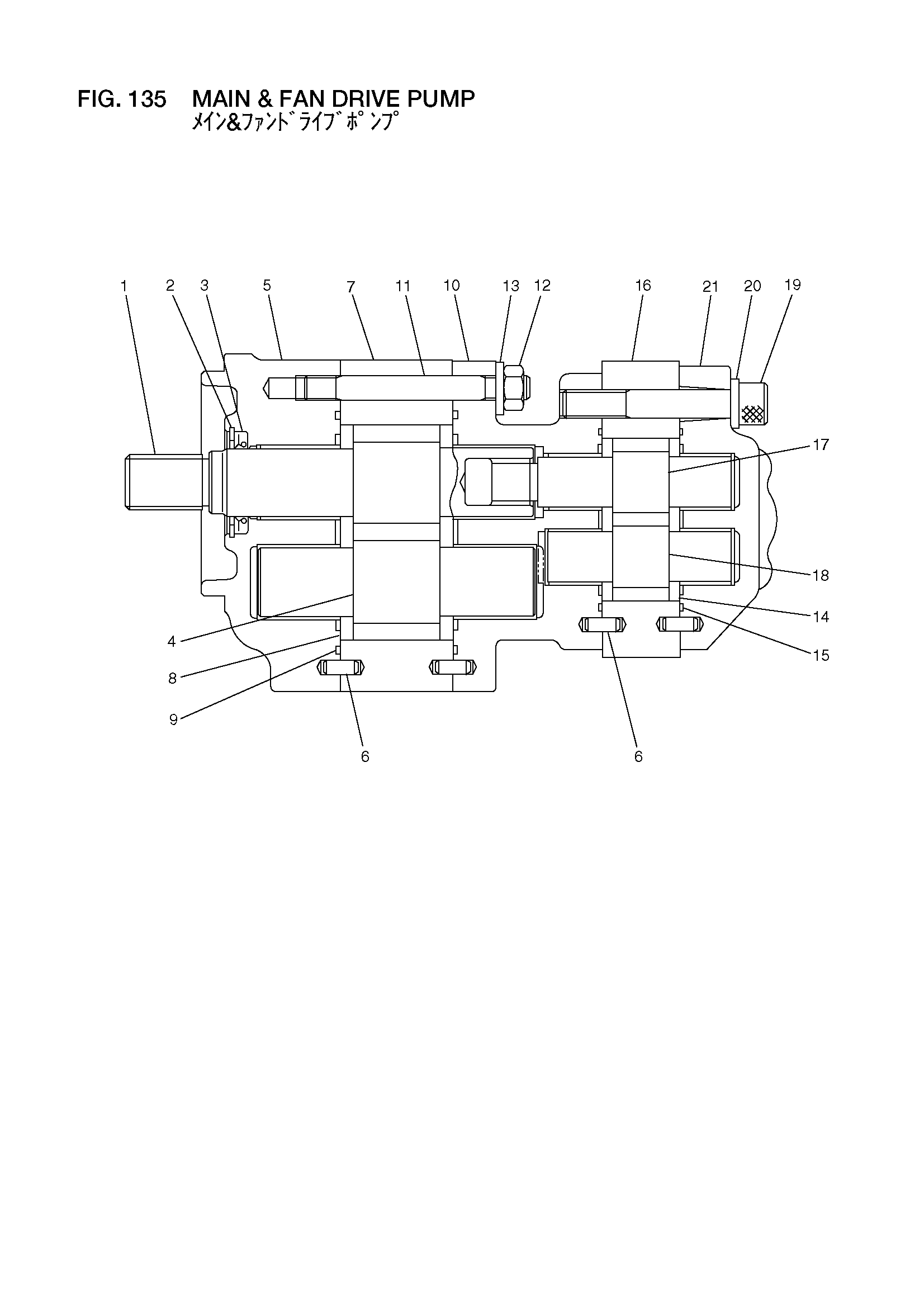

Заводская схема «Основной и вентилятор привод насос» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 26837-12032 | Основной и вентилятор привод насос в сборе | 1 |
| 1 | NO PART NO. | Шестерня, привод | 1 |
| 2 | 26837-17001 | Кольцо, стопорный | 1 |
| 3 | 26837-17011 | Уплотнение, масляный | 1 |
| 4 | NO PART NO. | Шестерня, дривен | 1 |
| 5 | NO PART NO. | Кронштейн | 1 |
| 6 | NO PART NO. | Палец | 8 |
| 7 | NO PART NO. | Корпус, шестерня | 1 |
| 8 | NO PART NO. | Пластина, боковой | 2 |
| 9 | 26837-17021 | Уплотнение | 2 |
| 10 | NO PART NO. | Водило | 1 |
| 11 | NO PART NO. | Шпилька | 8 |
| 12 | NO PART NO. | Гайка | 8 |
| 13 | NO PART NO. | Шайба | 8 |
| 14 | NO PART NO. | Пластина, боковой | 2 |
| 15 | 26837-17031 | Уплотнение | 2 |
| 16 | NO PART NO. | Корпус, шестерня | 1 |
| 17 | NO PART NO. | Шестерня, привод | 1 |
| 18 | NO PART NO. | Шестерня, дривен | 1 |
| 19 | NO PART NO. | Болт | 4 |
| 20 | NO PART NO. | Шайба | 4 |
| 21 | NO PART NO. | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
