033: Вентилятор и ремень вентилятора — HITACHI LX300-7

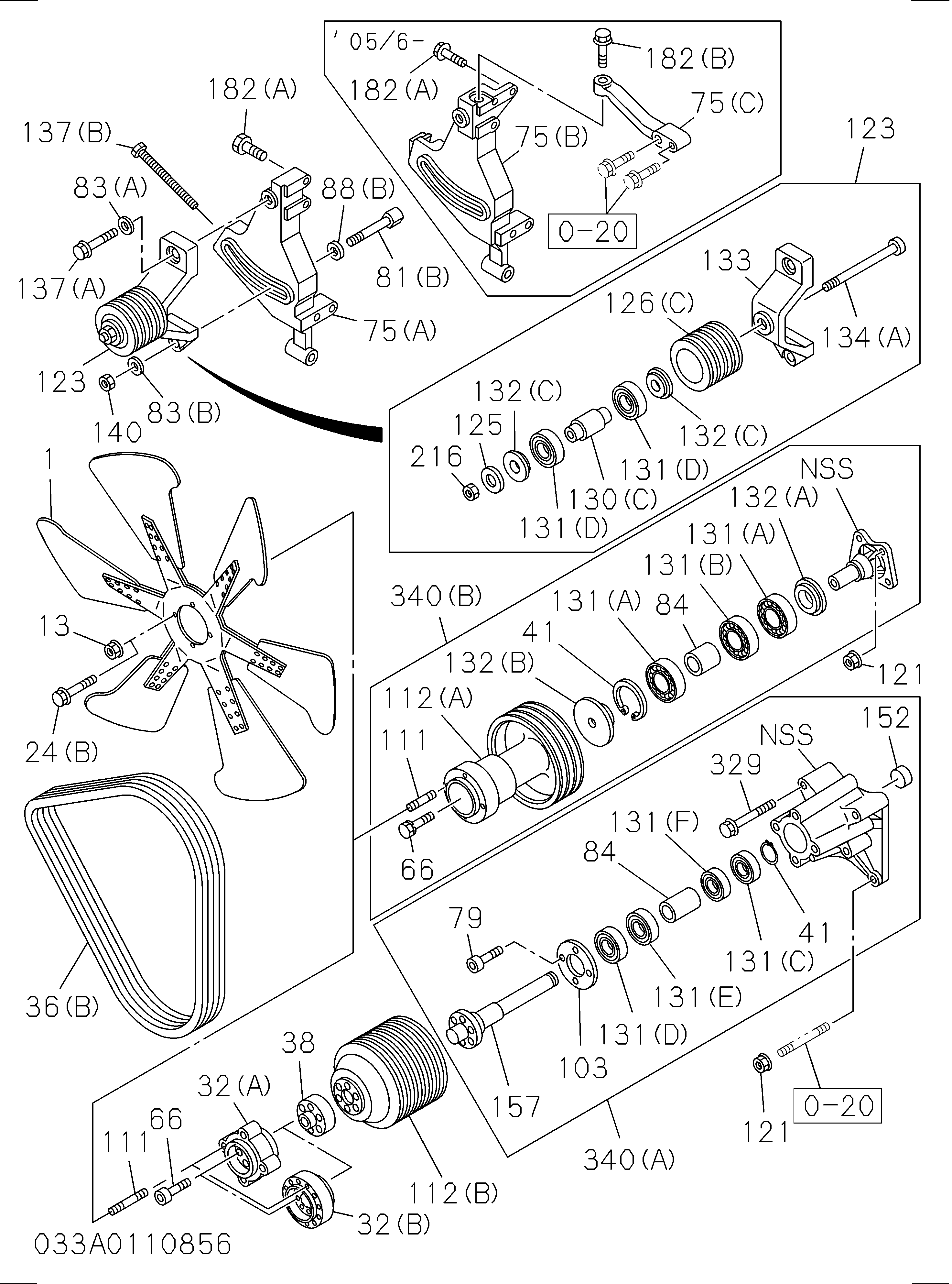

Заводская схема «033: Вентилятор и ремень вентилятора» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1136603321 | Вентилятор охлаждение | 1 |
| 036(C) | 1136714631 | Ремень охлаждение вентилятор | 1 |
| 071(A) | 0281810250 | Болт ADJ пластина, генератор | 1 |
| 071(A) | 0281510250 | Болт ADJ пластина, генератор | 1 |
| 071(B) | 0281860110 | Болт ADJ пластина, генератор | 1 |
| 071(B) | 0281560110 | Болт ADJ пластина, генератор | 1 |
| 082 | 0911501120 | Гайка ADJ пластина | 1 |
| 082 | 0911801120 | Гайка ADJ пластина | 1 |
| 086 | 1090091131 | Болт ADJ | 1 |
| 126(A) | 1136603522 | Шкив холостой ход | 1 |
| 126(B) | 1136630670 | Шкив холостой ход | 1 |
| 130(A) | 1136660070 | Проставка холостой ход шкив подшипник | 1 |
| 130(B) | 1136660320 | Проставка холостой ход шкив подшипник | 1 |
| 132(D) | 1136640092 | Крышка пыль | 2 |
| 133 | 1136691972 | Кронштейн холостой ход шкив | 1 |
| 134(B) | 1136650601 | Спиндле холостой ход шкив | 1 |
| 139 | 9090312100 | Ниппель смазка, холостой ход шкив | 1 |
| 139 | 0903016100 | Ниппель смазка, холостой ход шкив | 1 |
| 140 | 9991115180 | Гайка холостой ход шкив | 1 |
| 140 | 0911115180 | Гайка холостой ход шкив | 1 |
| 221 | 0281810800 | Болт холостой ход шкив | 4 |
| 221 | 0281510800 | Болт холостой ход шкив | 4 |
| 224(A) | 1098001760 | Подшипник холостой ход шкив | 2 |
| 224(A) | 8976330170 | Подшипник холостой ход шкив | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
