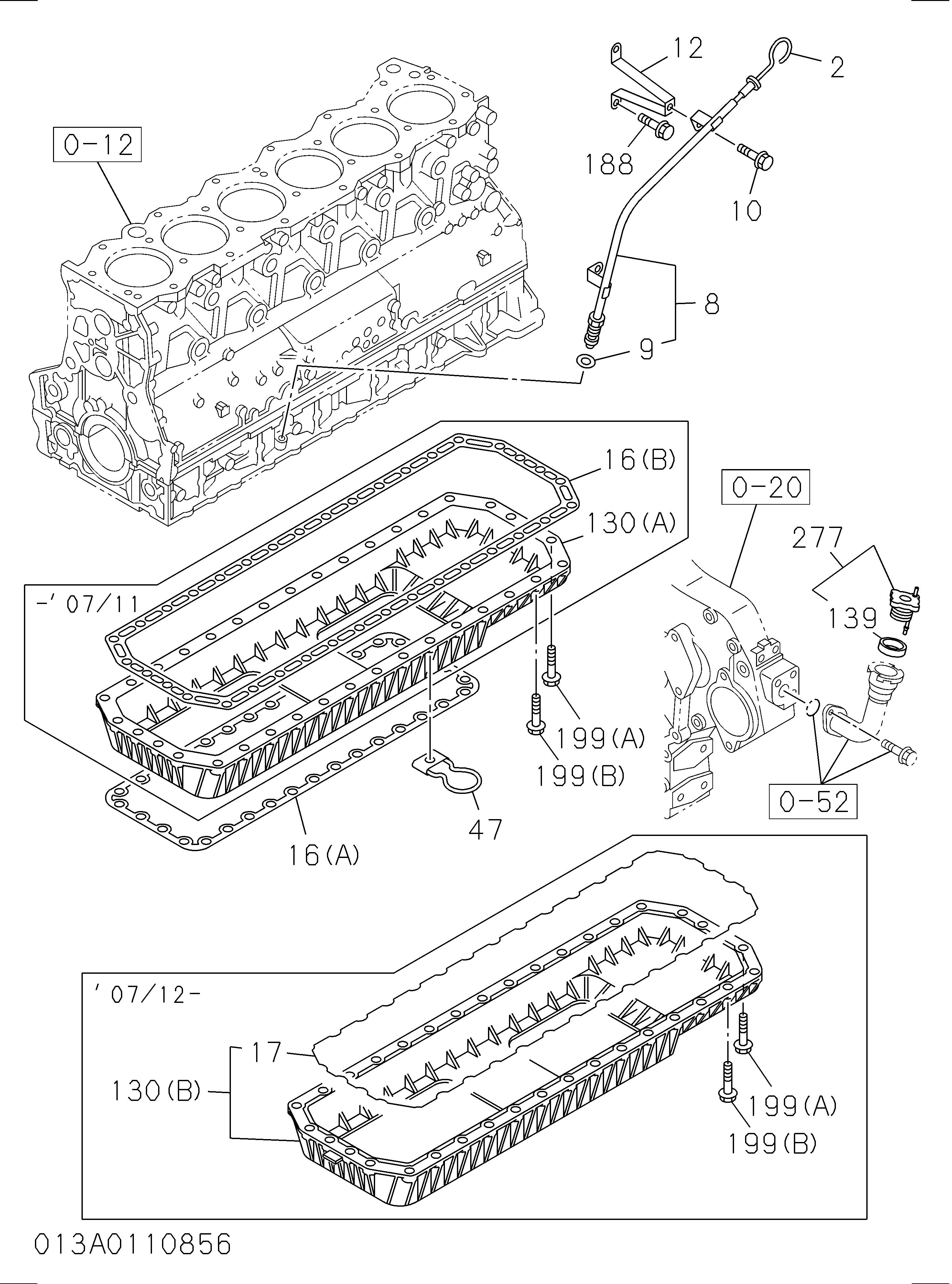

013: Масляный поддон и щуп уровня масла — HITACHI LX300-7
Заводская схема «013: Масляный поддон и щуп уровня масла» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(D) | 1113608960 | Поддон в сборе масляный | 1 |
| 002 | 1117603820 | Указатель масляный уровень | 1 |
| 005(A) | 1096230570 | Прокладка пробка, масляный дренажный | 1 |
| 006(A) | 9096620120 | Пробка масляный дренажный | 1 |
| 008 | 1117665820 | Трубка направляющая, масляный указатель уровня | 1 |
| 009 | 1096234960 | Прокладка направляющая трубка, масляный указатель уровня | 1 |
| 010 | 0280810200 | Болт направляющая трубка | 1 |
| 010 | 0280510200 | Болт направляющая трубка | 1 |
| 016(A) | 1113671210 | Прокладка масляный поддон TO C/BL | 1 |
| 016(A) | 1113671310 | Прокладка масляный поддон TO C/BL | 1 |
| 016(B) | 1113671110 | Прокладка масляный поддон TO C/BL | 1 |
| 016(B) | 1113671300 | Прокладка масляный поддон TO C/BL | 1 |
| 017 | 8980630320 | Прокладка масляный поддон | 1 |
| 023 | 0286808200 | Болт масляный поддон | 34 |
| 023 | 0286808250 | Болт масляный поддон | 34 |
| 023 | 0501408250 | Болт масляный поддон | 34 |
| 023 | 0506408250 | Болт масляный поддон | 34 |
| 047 | 1113691150 | Зажим шланг, воздушный сапун | 1 |
| 130(A) | 1113615691 | Проставка дист, масляный поддон | 1 |
| 130(A) | 1113608982 | Проставка дист, масляный поддон | 1 |
| 130(B) | 8980900130 | Проставка дист, масляный поддон | 1 |
| 139 | 8941236231 | Прокладка масляный заливная горловина | 1 |
| 199(A) | 0281810500 | Болт проставка | 4 |
| 199(A) | 0281510500 | Болт проставка | 4 |
| 199(B) | 0287810350 | Болт проставка | 32 |
| 199(B) | 0287510350 | Болт проставка | 32 |
| 199(B) | 0281510350 | Болт проставка | 32 |
| 277 | 1117500200 | Колпачок масляный заливная горловина | 1 |
| 277 | 8941332075 | Колпачок масляный заливная горловина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
