Аварийный рулевое управление(2/2)(ES)(OP) — HITACHI LX300-7

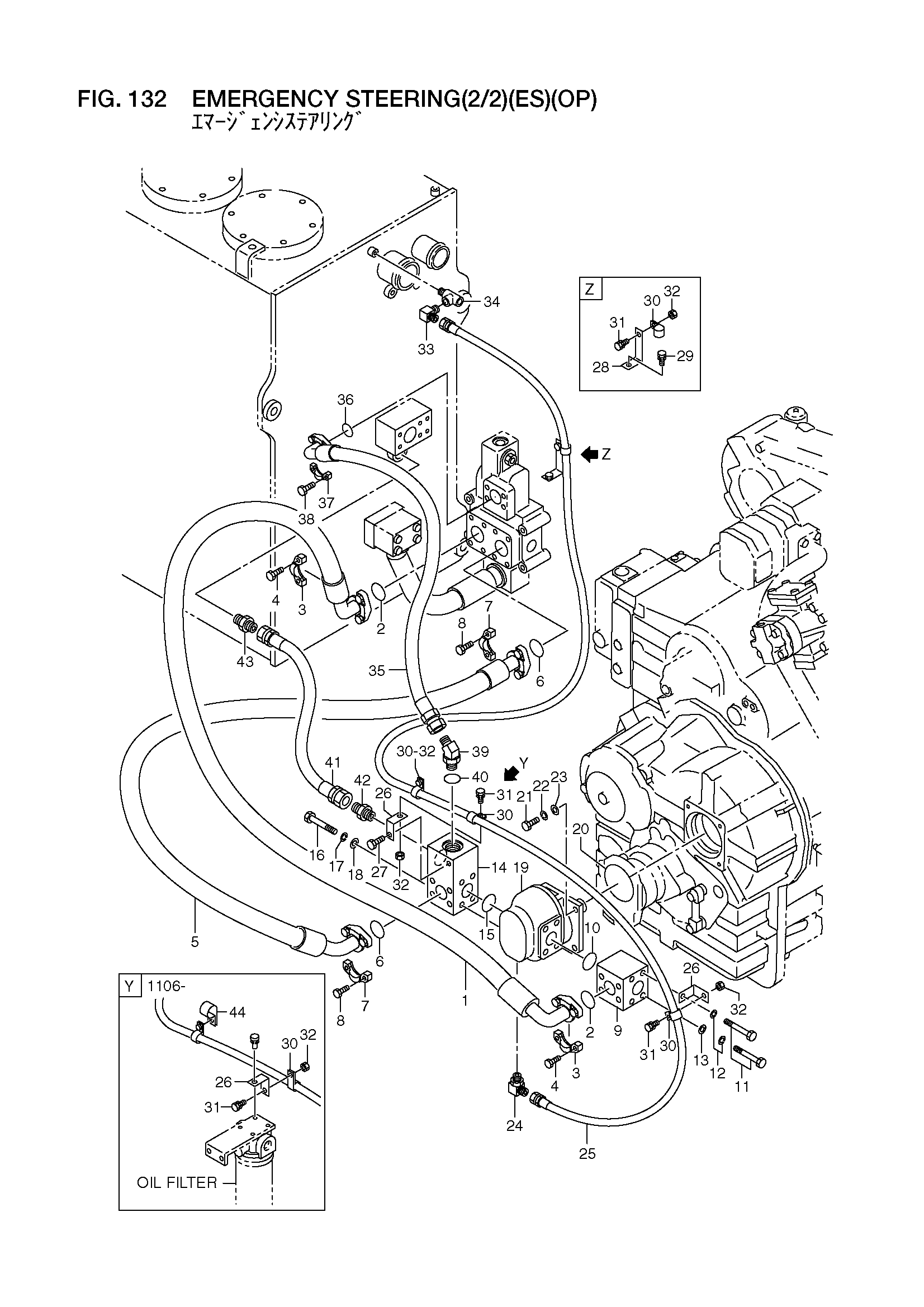

Заводская схема «Аварийный рулевое управление(2/2)(ES)(OP)» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56830-20491 | Шланг | 1 |
| - | 56830-20492 | Шланг | 1 |
| 2 | 26607-62651 | Уплотнительное кольцо | 2 |
| 3 | 26607-62591 | Фланец, разрезной | 4 |
| 4 | 01116-12035 | Болт | 8 |
| 5 | 56830-20501 | Шланг | 1 |
| 6 | 26607-62651 | Уплотнительное кольцо | 2 |
| 7 | 26607-62591 | Фланец, разрезной | 4 |
| 8 | 01116-12035 | Болт | 8 |
| 9 | 56830-20201 | Блок | 1 |
| 10 | 26607-62651 | Уплотнительное кольцо | 1 |
| 11 | 01116-12120 | Болт | 4 |
| 12 | 02011-00012 | Шайба | 4 |
| 13 | 26063-02111 | Шайба | 3 |
| 14 | 56830-20211 | Блок | 1 |
| - | 56830-20212 | Блок | 1 |
| 15 | 26607-62651 | Уплотнительное кольцо | 1 |
| 16 | 01116-12120 | Болт | 4 |
| 17 | 02011-00012 | Шайба | 4 |
| 18 | 26063-02111 | Шайба | 4 |
| 19 | 26807-62551 | Насос | 1 |
| 20 | 03310-01250 | Уплотнительное кольцо | 1 |
| 21 | 01116-12035 | Болт | 4 |
| 22 | 02011-00012 | Шайба | 4 |
| 23 | 26063-02111 | Шайба | 4 |
| 24 | 04150-20303 | Угловой штуцер | 1 |
| 25 | 56830-20571 | Шланг | 1 |
| 26 | 26815-42331 | Стойка | 2 |
| 27 | 01183-12020 | Болт с шайбой | 1 |
| 28 | 26612-42081 | Кронштейн | 1 |
| 29 | 01183-10020 | Болт с шайбой | 1 |
| 30 | 26602-42081 | Зажим | 4 |
| 31 | 01183-10020 | Болт с шайбой | 4 |
| 32 | 01401-00010 | Гайка | 4 |
| 33 | 26325-52101 | Угловой штуцер | 1 |
| 34 | 26605-42731 | Тройник | 1 |
| 35 | 56830-20511 | Шланг | 1 |
| 36 | 26607-62641 | Уплотнительное кольцо | 1 |
| 37 | 26607-62581 | Фланец, разрезной | 2 |
| 38 | 01116-12030 | Болт | 4 |
| 39 | 26607-63511 | Угловой штуцер | 1 |
| 40 | 03320-00290 | Уплотнительное кольцо | 1 |
| 41 | 56830-20521 | Шланг | 1 |
| 42 | 04134-21010 | Ниппель | 1 |
| 43 | 04137-01010 | Ниппель | 1 |
| 44 | 26507-82021 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
