Моноблочный рычаг(ML1)(OP) — HITACHI LX300-7

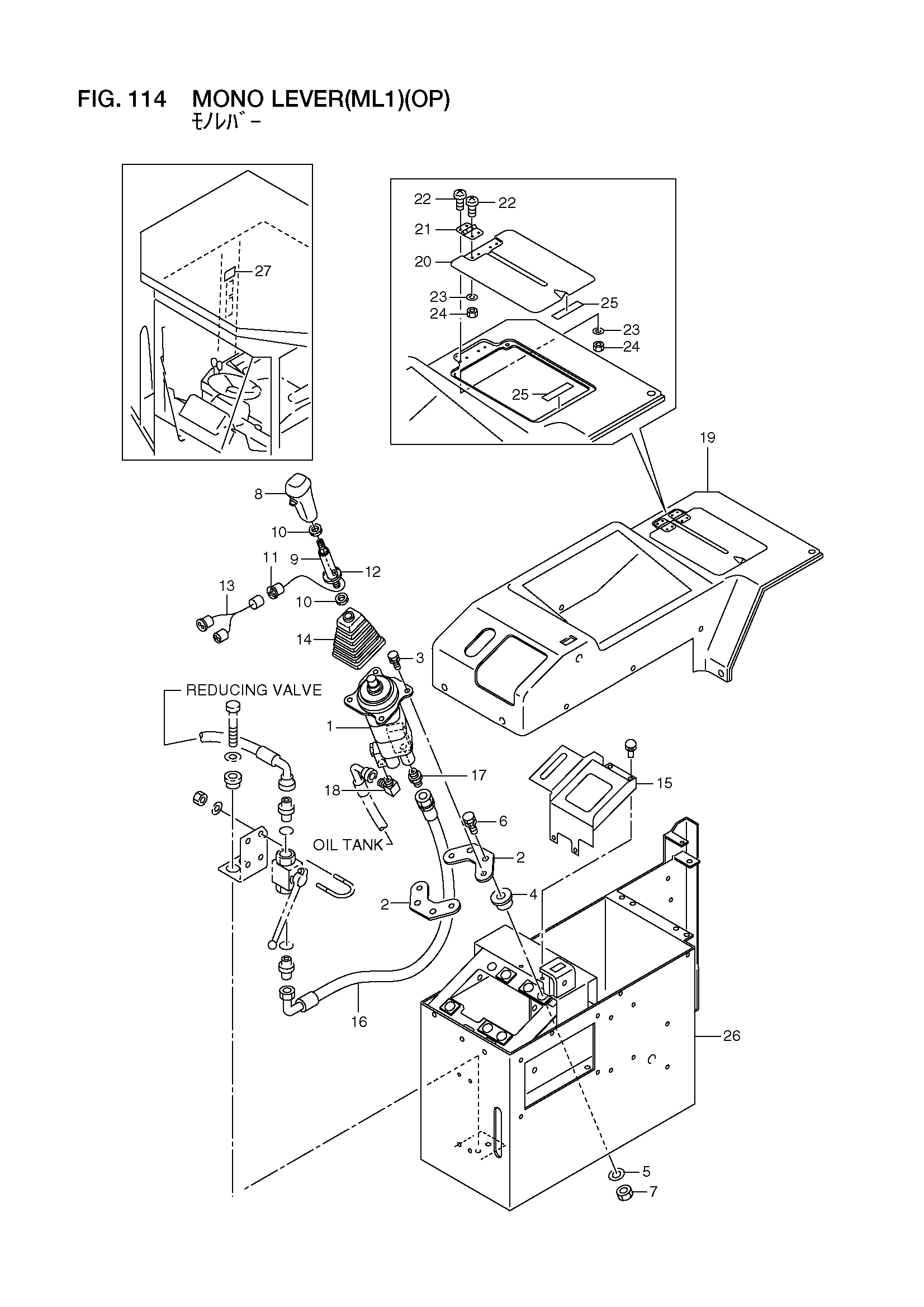

Заводская схема «Моноблочный рычаг(ML1)(OP)» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56830-21201 | Клапан, пилотный | 1 |
| 2 | 56830-21231 | Кронштейн | 2 |
| 3 | 01183-08020 | Болт с шайбой | 4 |
| 4 | 26407-32001 | Резиновый, крепление | 4 |
| 5 | 26606-52721 | Шайба | 4 |
| 6 | 01183-10045 | Болт с шайбой | 4 |
| 7 | 01401-00010 | Гайка | 4 |
| 8 | 70021-40004 | Кноб, выключатель | 1 |
| 9 | 56830-21221 | Шток | 1 |
| 10 | 01400-00014 | Гайка | 2 |
| 11 | 26622-42421 | Разъём | 1 |
| 12 | 04913-10200 | Инсулокк | 1 |
| 13 | 56830-21271 | Провод жгут проводов | 1 |
| 14 | 26387-42321 | Защитный чехол | 1 |
| 15 | 56830-21211 | Крышка | 1 |
| 16 | 56830-21311 | Шланг | 1 |
| 17 | 04134-20202 | Ниппель | 1 |
| 18 | 04150-20202 | Угловой штуцер | 1 |
| A1 | 56830-21241 | Крышка в сборе | 1 |
| 19 | 56830-21251 | Крышка | 1 |
| 20 | 26567-42022 | Крышка | 1 |
| 21 | 26756-73911 | Петля | 2 |
| 22 | 01031-03010 | Винт | 8 |
| 23 | 02000-00003 | Шайба | 8 |
| 24 | 01400-00003 | Гайка | 8 |
| 25 | 26756-75951 | Резиновый, магнетик | 2 |
| 26 | 56830-20781 | Короб, клапан управление | 1 |
| 27 | 70105-08012 | Наклейка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
