Боковой панель(решётка опора) — HITACHI LX300-7

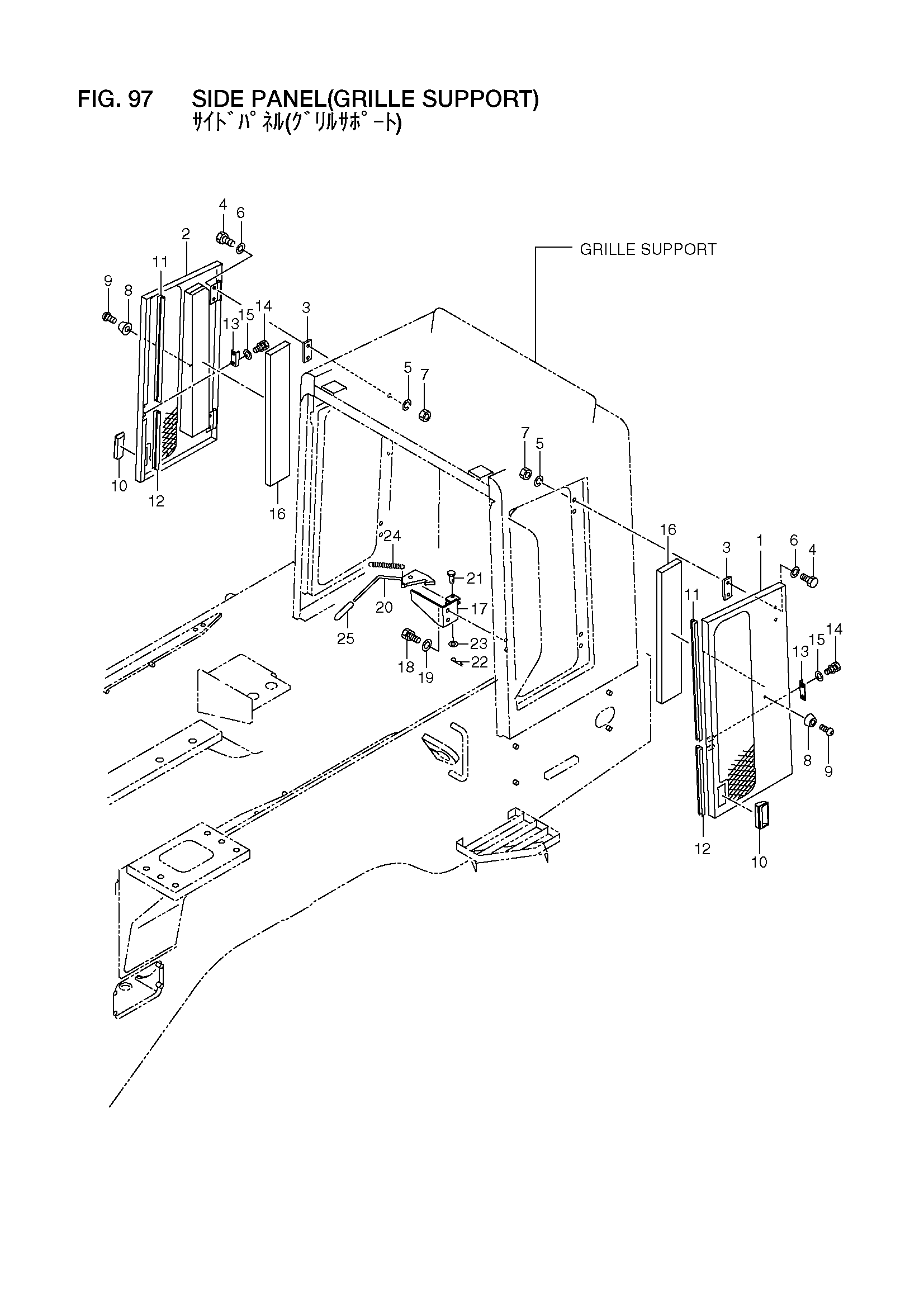

Заводская схема «Боковой панель(решётка опора)» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26836-43311 | Крышка, боковой, LH | 1 |
| 2 | 26836-43321 | Крышка, боковой, RH | 1 |
| 3 | 26836-43081 | Пластина | 4 |
| 4 | 01110-10040 | Болт | 8 |
| 5 | 02010-00010 | Шайба | 8 |
| 6 | 02000-00010 | Шайба | 8 |
| 7 | 01401-00010 | Гайка | 8 |
| 8 | 26506-52111 | Амортизатор, резиновый | 2 |
| 9 | 01033-05025 | Винт | 2 |
| 10 | 26836-43141 | Рукоятка | 2 |
| 11 | 26906-42921 | Стрип, веатхер | 2 |
| 12 | 26656-42241 | Стрип, веатхер | 2 |
| 13 | 26836-43331 | Угол | 2 |
| 14 | 01183-08020 | Болт с шайбой | 4 |
| 15 | 02000-00008 | Шайба | 4 |
| 16 | 26836-43441 | Коврик | 2 |
| 17 | 26836-43281 | Кронштейн, LH | 1 |
| - | 26836-43291 | Кронштейн, RH | 1 |
| 18 | 01183-10025 | Болт с шайбой | 4 |
| 19 | 02000-00010 | Шайба | 4 |
| 20 | 26836-43061 | Ограничитель, LH | 1 |
| - | 26836-43071 | Ограничитель, RH | 1 |
| 21 | 02262-10030 | Палец | 2 |
| 22 | 26067-42091 | Палец, стопорный | 2 |
| 23 | 02000-00010 | Шайба | 2 |
| 24 | 56090-13521 | Пружина | 2 |
| 25 | 26387-42231 | Рукоятка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
