Крутящий момент преобразователь колесо — HITACHI LX300-7

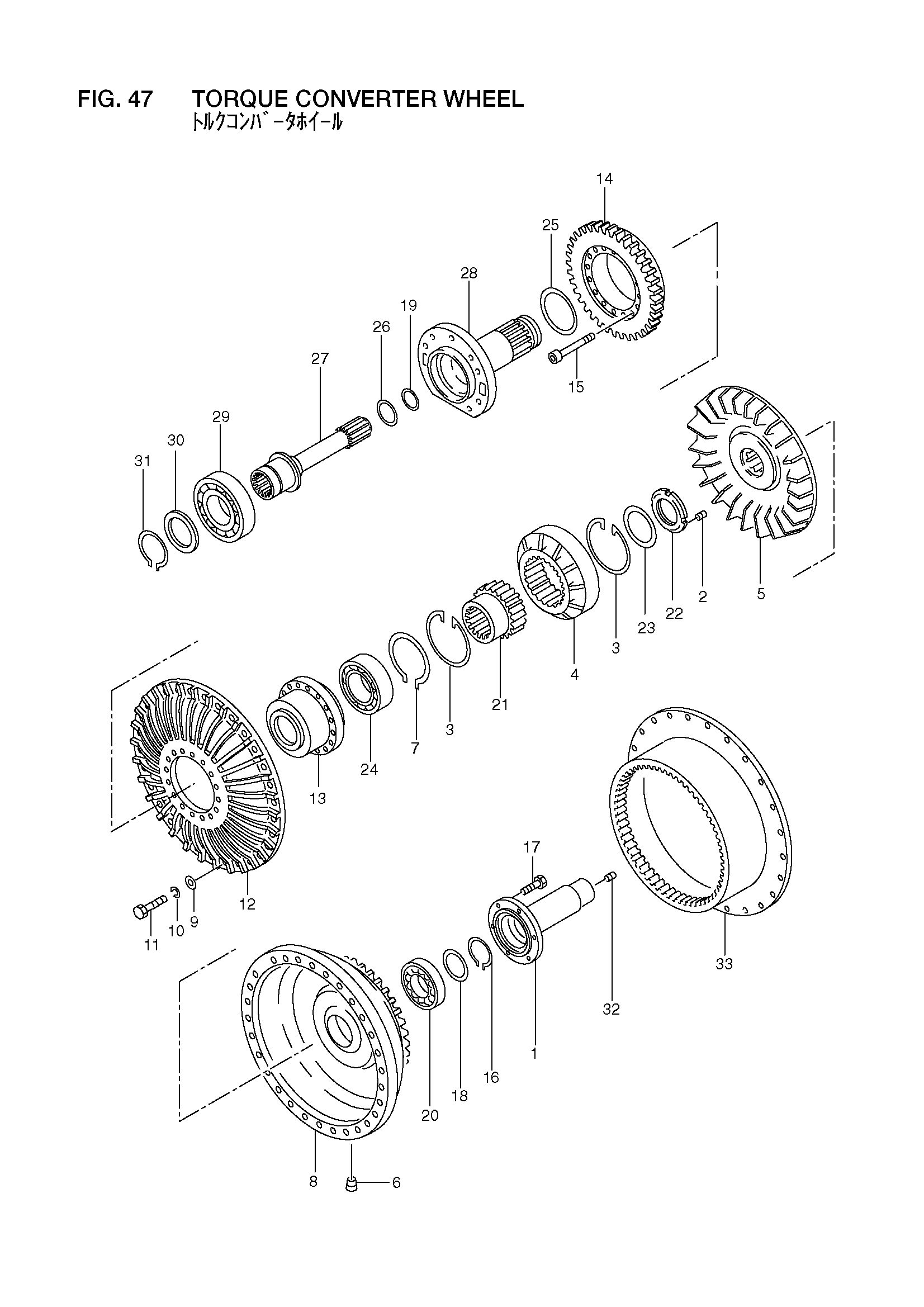

Заводская схема «Крутящий момент преобразователь колесо» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 16832-50301 | Крутящий момент преобразователь колесо в сборе | 1 |
| A2 | 16832-50311 | Крутящий момент преобразователь колесо в сборе | 1 |
| 1 | 16832-57201 | Направляющая | 1 |
| 2 | 16832-57211 | Винт, комплект | 1 |
| 3 | 16832-57231 | Кольцо, стопорный | 2 |
| 4 | 16832-57241 | Колесо, статор | 1 |
| 5 | 16832-57251 | Колесо, турбине | 1 |
| 6 | 16903-47521 | Пробка | 1 |
| 7 | 16832-57261 | Кольцо, стопорный | 1 |
| 8 | 16832-57271 | Крышка | 1 |
| 9 | 16832-57281 | Шайба | 30 |
| 10 | 02010-00010 | Шайба | 30 |
| 11 | 01113-10030 | Болт | 30 |
| 12 | 16832-57291 | Колесо, импеллер | 1 |
| 13 | 16832-57301 | HUB, колесо | 1 |
| 14 | 16832-57311 | Шестерня | 1 |
| 15 | 16832-57321 | Болт | 16 |
| 16 | 02100-00052 | Кольцо, стопорный | 1 |
| 17 | 01113-10030 | Болт | 6 |
| 18 | 16832-57331 | Шайба | 1 |
| 19 | 16832-57341 | Кольцо, стопорный | 1 |
| 20 | 03000-06014 | Подшипник | 1 |
| 21 | 16832-57351 | HUB, статор | 1 |
| 22 | 16832-57361 | Гайка | 1 |
| 23 | 16832-57371 | Пластина, блокировка | 1 |
| 24 | 16832-57381 | Подшипник | 1 |
| 25 | 16832-57391 | Кольцо, уплотнение | 1 |
| 26 | 16832-57401 | Кольцо, уплотнение | 1 |
| 27 | 16832-57411 | Вал | 1 |
| 28 | 16832-57421 | Держатель, статор | 1 |
| 29 | 16832-57431 | Подшипник | 1 |
| 30 | 16762-57331 | Проставка | 1 |
| 31 | 02100-00065 | Кольцо, стопорный | 1 |
| 32 | 16832-57441 | Пробка | 1 |
| 33 | 16832-52541 | Кольцо, привод | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
