060: Электрооборудование управления двигателем — HITACHI LX300-7

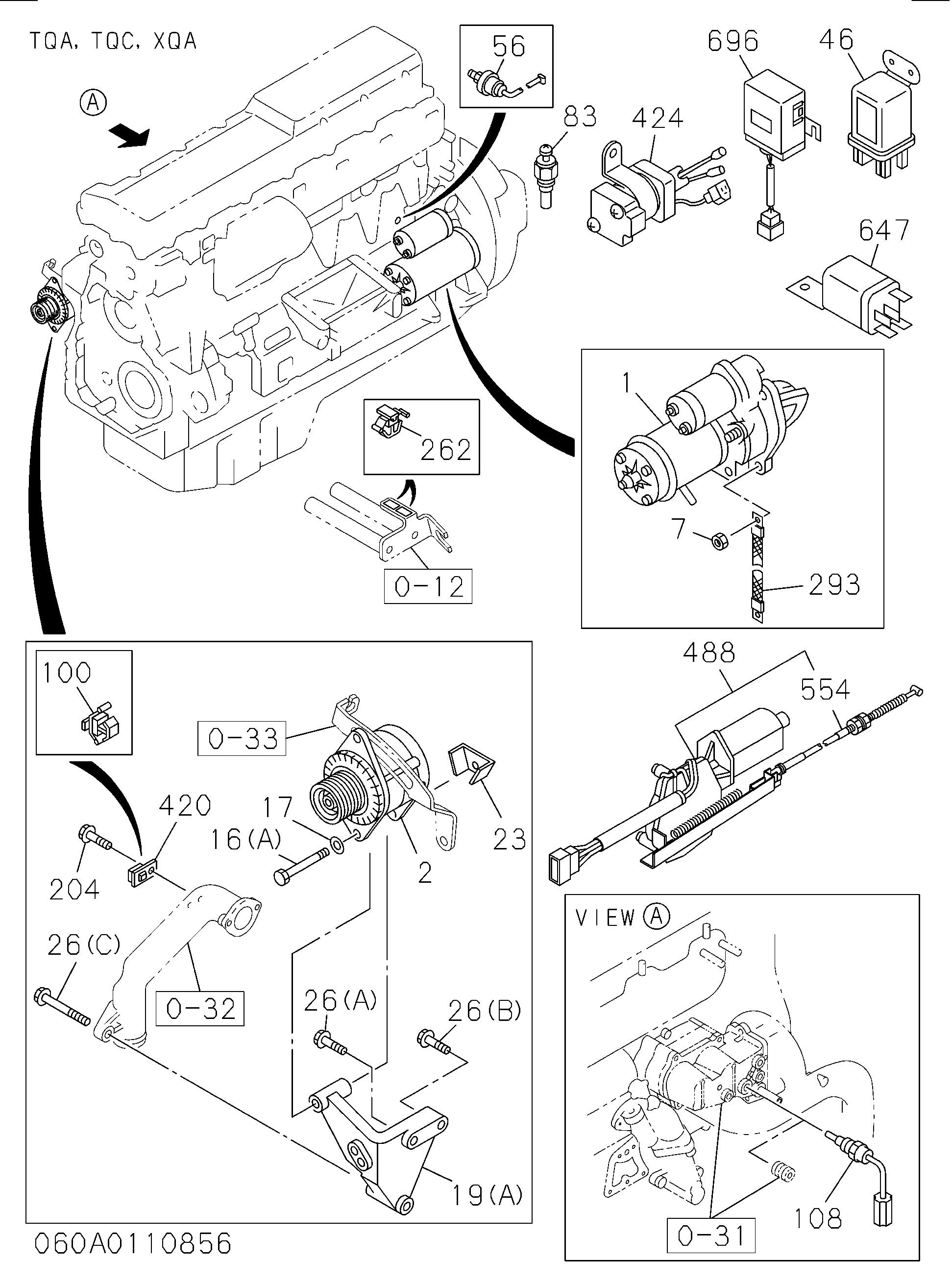

Заводская схема «060: Электрооборудование управления двигателем» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1811004213 | Стартер в сборе | 1 |
| 002 | 1812005161 | Генератор в сборе | 1 |
| 002 | 1812005308 | Генератор в сборе | 1 |
| 007 | 0911602140 | Гайка стартер | 3 |
| 007 | 0911802140 | Гайка стартер | 3 |
| 007 | 0911105140 | Гайка стартер | 3 |
| 016(A) | 1090401050 | Болт генератор | 1 |
| 016(B) | 0280812400 | Болт генератор | 1 |
| 016(B) | 0280512400 | Болт генератор | 1 |
| 017 | 9091605140 | Шайба PL, генератор | 1 |
| 017 | 0916105140 | Шайба PL, генератор | 1 |
| 019(A) | 1197111430 | Кронштейн генератор | 1 |
| 019(A) | 8976041770 | Кронштейн генератор | 1 |
| 019(A) | 8981179000 | Кронштейн генератор | 1 |
| 019(B) | 1197111010 | Кронштейн генератор | 1 |
| 019(B) | 8976063170 | Кронштейн генератор | 1 |
| 023 | 1197110290 | Гайка генератор | 1 |
| 026(B) | 0281810600 | Болт генератор кронштейн | 2 |
| 026(B) | 0281510600 | Болт генератор кронштейн | 2 |
| 046 | 8942580140 | Реле глов пробка | 1 |
| 056 | 1824100913 | Выключатель масляный давление предупреждение | 1 |
| 056 | 5824100362 | Выключатель масляный давление предупреждение | 1 |
| 083 | 9831514320 | Тхермометер блок | 1 |
| 100 | 1097091780 | Зажим жгут проводов | 1 |
| 108 | 1831610330 | Выключатель термостатический | 1 |
| 204 | 0280808160 | Болт кронштейн | 1 |
| 292 | 0915108140 | Шайба LK, стартер | 3 |
| 293 | 9829322900 | Трос стартер масса | 1 |
| 420 | 1826992390 | Кронштейн жгут проводов | 1 |
| 424 | 1825530391 | Реле защитный, стартер | 1 |
| 488 | 1819002260 | Ограничитель ENG | 1 |
| 554 | 1819091010 | Трос в сборе ENG остановка | 1 |
| 647 | 5825500300 | Реле хоур измеритель | 1 |
| 696 | 1825503250 | Управление блок | 1 |
| 752 | 1096236780 | Прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
