Смазка трубопроводы(передний рама) — HITACHI LX300-7

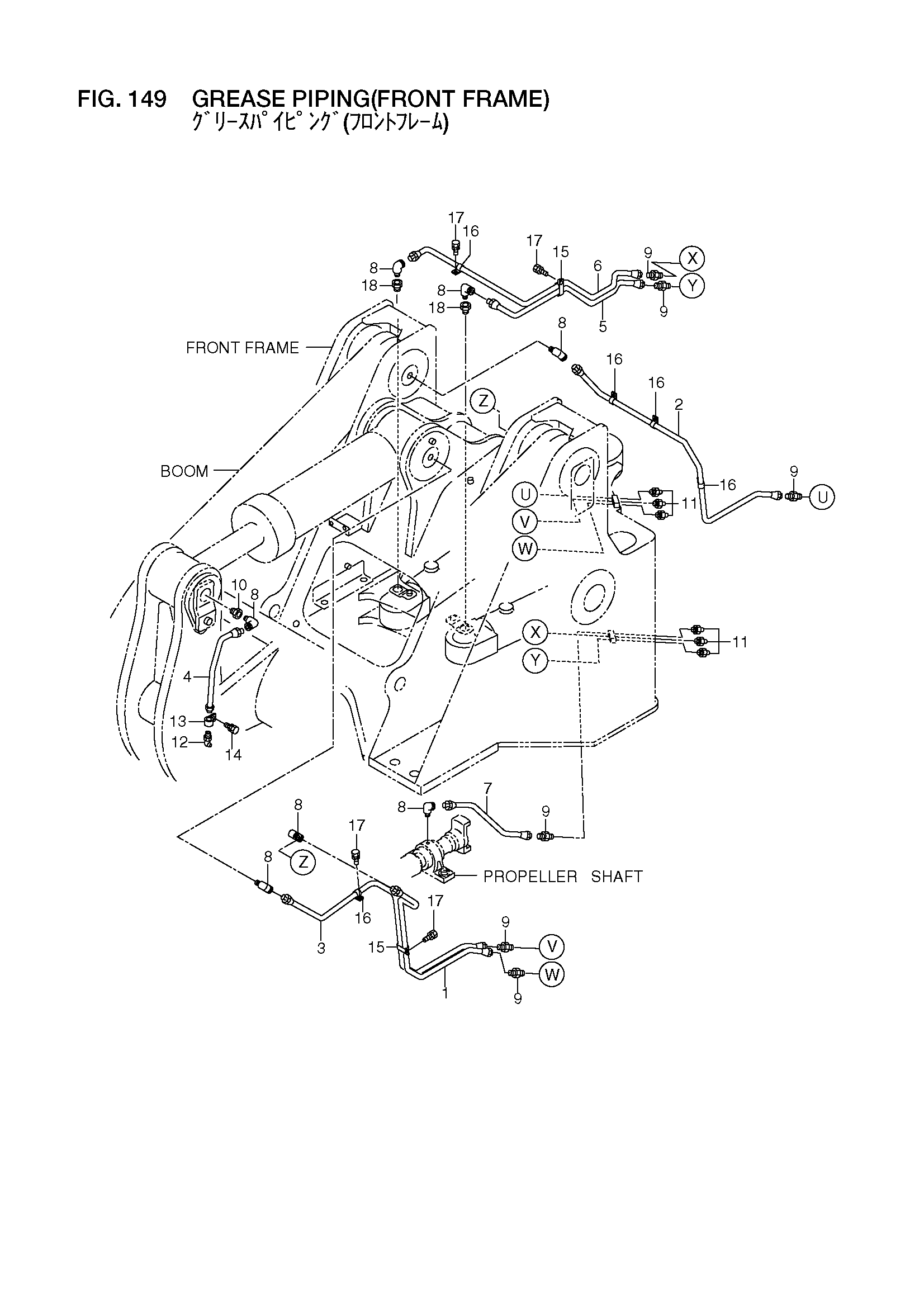

Заводская схема «Смазка трубопроводы(передний рама)» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26837-72211 | Трубка, смазка | 1 |
| 2 | 26837-72221 | Трубка, смазка | 1 |
| - | 26837-72222 | Трубка, смазка | 1 |
| 3 | 26837-72231 | Трубка, смазка | 1 |
| 4 | 26837-72241 | Трубка, смазка | 1 |
| 5 | 26837-72191 | Трубка, смазка | 1 |
| 6 | 26837-72201 | Трубка, смазка | 1 |
| 7 | 26837-72181 | Трубка, смазка | 1 |
| 8 | 26605-42191 | Угловой штуцер | 7 |
| 9 | 26435-42201 | Разъём | 6 |
| 10 | 26432-42181 | Адаптер | 1 |
| 11 | 04901-00100 | Ниппель, смазка | 6 |
| 12 | 04901-00160 | Ниппель, смазка | 1 |
| 13 | 26707-72201 | Муфта | 1 |
| 14 | 01183-10020 | Болт с шайбой | 1 |
| 15 | 26602-42141 | Зажим | 2 |
| 16 | 26602-42021 | Зажим | 6 |
| 17 | 01183-10016 | Болт с шайбой | 5 |
| 18 | 26432-42181 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
