Вентилятор привод — HITACHI LX300-7

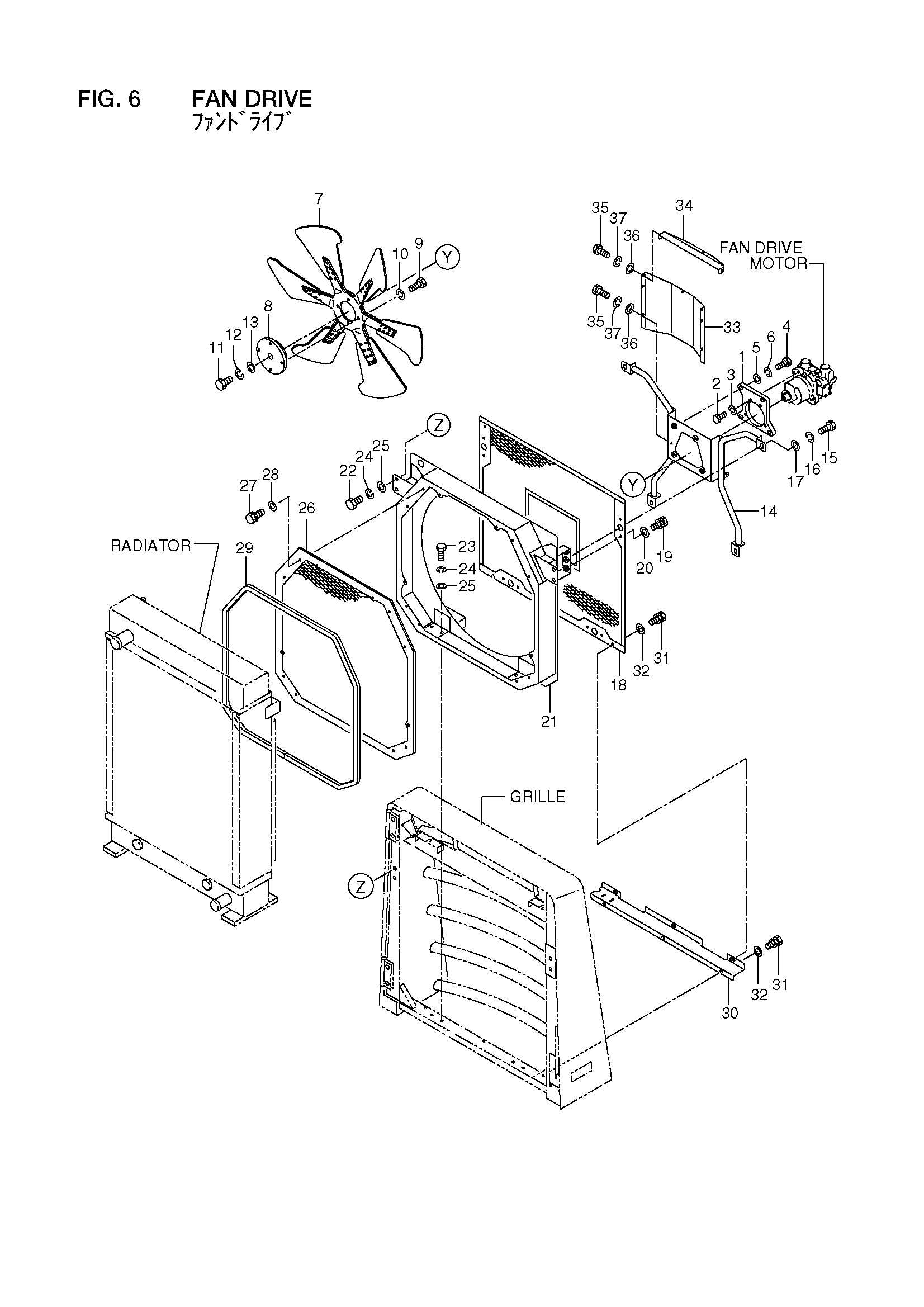

Заводская схема «Вентилятор привод» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26832-12181 | Пластина | 1 |
| 2 | 01116-12030 | Болт | 4 |
| 3 | 02011-00012 | Шайба | 4 |
| 4 | 01116-12035 | Болт | 4 |
| 5 | 26063-02111 | Шайба | 4 |
| 6 | 02011-00012 | Шайба | 4 |
| 7 | 26832-12611 | Вентилятор, охлаждение | 1 |
| 8 | 26832-12171 | Муфта | 1 |
| 9 | 01116-10030 | Болт | 4 |
| 10 | 02011-00010 | Шайба | 4 |
| 11 | 01116-10045 | Болт | 1 |
| 12 | 02011-00010 | Шайба | 1 |
| 13 | 26606-52721 | Шайба | 1 |
| 14 | 26832-10111 | Кронштейн, гидромотор | 1 |
| 15 | 01116-12035 | Болт | 4 |
| 16 | 02011-00012 | Шайба | 4 |
| 17 | 26063-02111 | Шайба | 4 |
| 18 | 26832-10121 | Защитный кожух | 1 |
| 19 | 01183-10025 | Болт с шайбой | 8 |
| 20 | 02000-00010 | Шайба | 8 |
| 21 | 26832-10151 | Кожух | 1 |
| 22 | 01116-12040 | Болт | 4 |
| 23 | 01116-12035 | Болт | 4 |
| 24 | 02011-00012 | Шайба | 8 |
| 25 | 26063-02111 | Шайба | 8 |
| 26 | 26832-12721 | Защитный кожух | 1 |
| 27 | 01183-08016 | Болт с шайбой | 12 |
| 28 | 02000-00008 | Шайба | 12 |
| 29 | 26832-12551 | Стрип, веатхер | 1 |
| 30 | 26832-12201 | Защитный кожух | 1 |
| 31 | 01183-08016 | Болт с шайбой | 6 |
| 32 | 02000-00008 | Шайба | 6 |
| 33 | 26832-12221 | Крышка | 1 |
| 34 | 26832-12211 | Крышка | 1 |
| 35 | 01031-08016 | Болт | 7 |
| 36 | 02000-20008 | Шайба | 7 |
| 37 | 02010-20008 | Шайба | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
