Гидравлическая система(трансмиссия) — HITACHI LX300-7

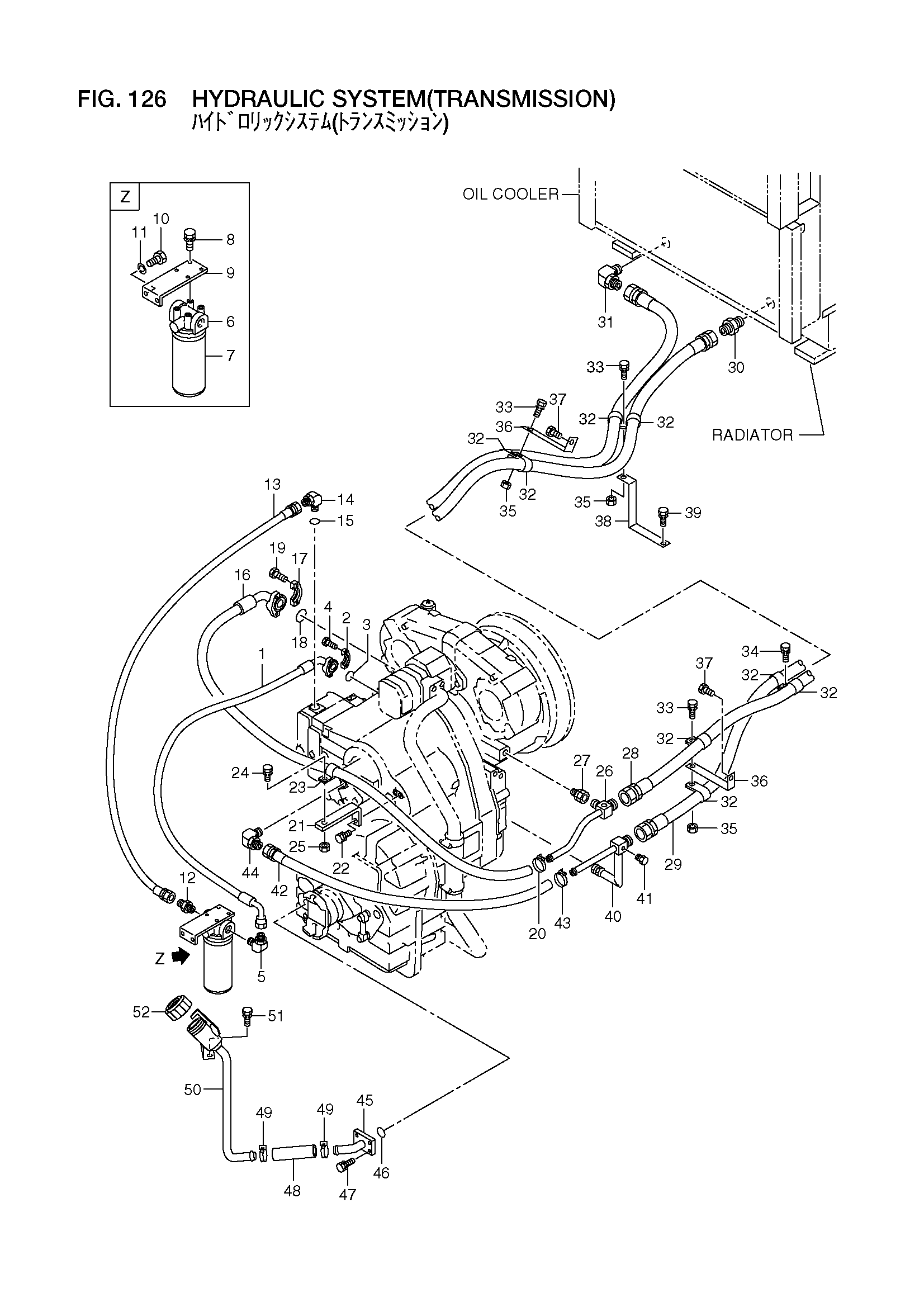

Заводская схема «Гидравлическая система(трансмиссия)» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26837-82171 | Шланг | 1 |
| 2 | 26607-62561 | Фланец, разрезной | 2 |
| 3 | 26607-62621 | Уплотнительное кольцо | 1 |
| 4 | 01106-08030 | Болт | 4 |
| 5 | 04150-20606 | Угловой штуцер | 1 |
| A1 | 26557-82041 | Фильтр в сборе | 1 |
| 6 | 26557-82061 | Головка | 1 |
| 7 | 26557-82051 | Картридж | 1 |
| 8 | 01183-10025 | Болт с шайбой | 4 |
| 9 | 26837-82181 | Кронштейн | 1 |
| 10 | 01116-12030 | Болт | 2 |
| 11 | 02011-00012 | Шайба | 2 |
| 12 | 04134-20606 | Ниппель | 1 |
| 13 | 26837-82191 | Шланг | 1 |
| 14 | 21787-92191 | Угловой штуцер | 1 |
| 15 | 03320-00290 | Уплотнительное кольцо | 1 |
| 16 | 26837-82201 | Шланг | 1 |
| 17 | 26607-62571 | Фланец, разрезной | 2 |
| 18 | 26607-62631 | Уплотнительное кольцо | 1 |
| 19 | 01116-10030 | Болт | 4 |
| 20 | 24067-62281 | Зажим | 1 |
| 21 | 26826-72021 | Кронштейн | 1 |
| 22 | 01183-10020 | Болт с шайбой | 1 |
| 23 | 26507-82031 | Зажим | 1 |
| 24 | 01183-10020 | Болт с шайбой | 1 |
| 25 | 01401-00010 | Гайка | 1 |
| 26 | 26837-82151 | Трубка | 1 |
| 27 | 04135-20606 | Унион | 1 |
| 28 | 26837-82212 | Шланг | 1 |
| 29 | 26837-82222 | Шланг | 1 |
| 30 | 04134-21212 | Ниппель | 1 |
| 31 | 28797-62891 | Угловой штуцер | 1 |
| 32 | 26507-82051 | Зажим | 8 |
| 33 | 01183-10025 | Болт с шайбой | 3 |
| 34 | 01183-10020 | Болт с шайбой | 1 |
| 35 | 01401-00010 | Гайка | 3 |
| 36 | 26826-72021 | Кронштейн | 2 |
| 37 | 01183-10020 | Болт с шайбой | 2 |
| 38 | 26837-82241 | Кронштейн | 1 |
| 39 | 01183-10020 | Болт с шайбой | 1 |
| 40 | 26837-82031 | Трубка | 1 |
| 41 | 24047-92101 | Пробка | 1 |
| 42 | 26837-82231 | Шланг | 1 |
| - | 26837-82232 | Шланг | 1 |
| 43 | 24067-62281 | Зажим | 1 |
| 44 | 26437-62341 | Угловой штуцер | 1 |
| 45 | 26837-82141 | Трубка | 1 |
| 46 | 26607-62641 | Уплотнительное кольцо | 1 |
| 47 | 01183-10030 | Болт с шайбой | 4 |
| 48 | 04710-10017 | Шланг | 1 |
| 49 | 24067-62291 | Зажим | 2 |
| 50 | 26837-82131 | Трубка, заливная горловина | 1 |
| 51 | 01183-10020 | Болт с шайбой | 2 |
| 52 | 26757-82081 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
