HUB и тормоз — HITACHI LX300-7

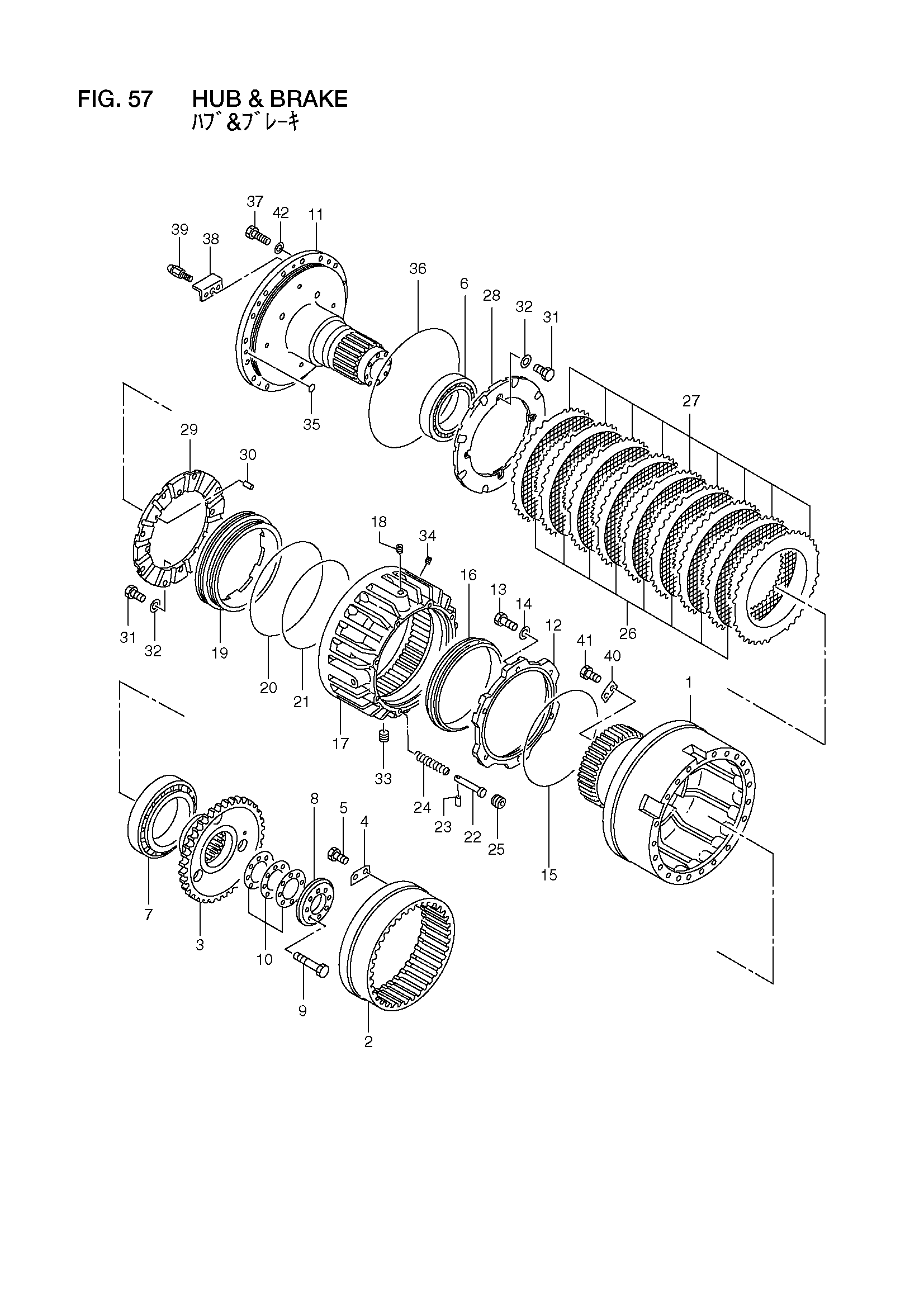

Заводская схема «HUB и тормоз» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	16803-02031	HUB	4
2	16803-02081	Шестерня, кольцо	4
3	16803-02091	HUB, шестерня	4
4	16803-02321	Пластина	24
5	01106-12025	Болт	48
6	16803-02211	Подшипник	4
7	16803-02221	Подшипник	4
8	16803-02141	Фиксатор	4
9	16803-03101	Болт	32
-	01106-16075	Болт	32
10	16803-02231	Регулировочная шайба	0
-	16803-02241	Регулировочная шайба	0
-	16803-02251	Регулировочная шайба	0
-	16803-02261	Регулировочная шайба	0
-	16803-02271	Регулировочная шайба	0
11	16803-02023	Шпиндель	4
12	16803-02461	Фиксатор	4
13	01106-14035	Болт	24
14	16803-03141	Шайба	24
15	16803-02491	Уплотнительное кольцо	4
16	16803-20791	Уплотнение	4
17	16803-02101	Корпус, тормоз	4
18	14813-82421	Пробка	12
19	16803-02441	Поршень	4
20	16803-02982	D кольцо	4
21	16803-02992	D кольцо	4
22	16803-02311	Палец, направляющая	32
23	16903-02321	Палец	32
24	16803-02301	Пружина	32
25	14813-82371	Пробка	32
26	16803-02521	Дисковый, тормоз	32
27	16803-02531	Пластина	36
28	16803-02471	Пластина, концевой	4
29	16803-02451	Пластина	4
30	10060-12041	Палец, довел	8
31	01116-10020	Болт	32
32	02000-00010	Шайба	32
33	14813-82491	Пробка, дренажный	4
34	14813-82451	Пробка	4
35	16903-02441	Уплотнительное кольцо	12
36	16803-02201	Уплотнительное кольцо	4
37	16803-03041	Болт	64
-	01106-16045	Болт	64
38	16903-02261	Защитный кожух	4
39	16803-02971	Сапун	4
40	16903-02291	Пластина	12
41	01116-10020	Болт	24
42	190A3-02051	Шайба	64

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
