037: Турбокомпрессор — HITACHI LX300-7

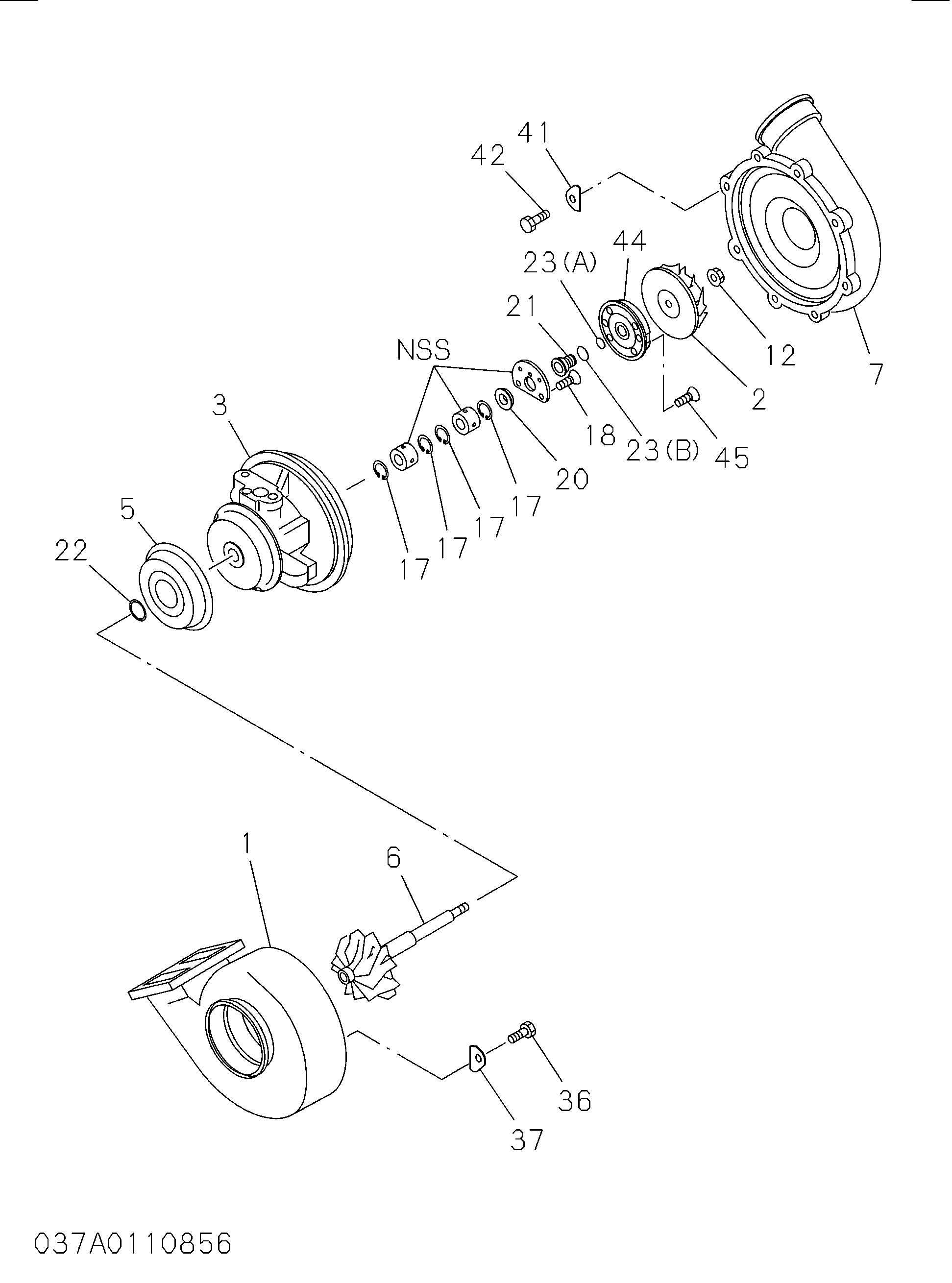

Заводская схема «037: Турбокомпрессор» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1144151280 | Корпус турбине, турбокомпрессор | 1 |
| 002 | 1144510760 | Импеллер турбокомпрессор | 1 |
| 003 | 1144110730 | Корпус подшипник, турбокомпрессор | 1 |
| 005 | 1144250170 | Защита подогрев, турбокомпрессор | 1 |
| 006 | 1144500560 | Вал турбине, турбокомпрессор | 1 |
| 007 | 1144141280 | Корпус вентилятор, турбокомпрессор | 1 |
| 010 | 1144530690 | Репаир комплект турбокомпрессор | 1 |
| 012 | 1094001190 | Гайка LK, турбине вал TO импеллер, TC | 1 |
| 017 | 1144550260 | Кольцо джоурнал подшипник, турбокомпрессор | 4 |
| 018 | 1091000150 | Винт упорный подшипник, турбокомпрессор | 4 |
| 020 | 1144530700 | Втулка упорный, турбокомпрессор | 1 |
| 021 | 1144550360 | Тхровер масляный, турбокомпрессор | 1 |
| 022 | 1144530270 | Кольцо уплотнение, турбине боковой, турбокомпрессор | 1 |
| 023(A) | 1144530250 | Кольцо уплотнение, вентилятор боковой, турбокомпрессор | 1 |
| 023(B) | 1144530260 | Кольцо уплотнение, вентилятор боковой, турбокомпрессор | 1 |
| 036 | 1090004050 | Болт LK пластина, турбине корпус, турбокомпрессор | 10 |
| 037 | 1144210180 | Пластина LK, турбине корпус, турбокомпрессор | 10 |
| 041 | 1144210160 | Пластина LK, вентилятор корпус, турбокомпрессор | 8 |
| 042 | 1090004040 | Болт LK пластина, вентилятор корпус, турбокомпрессор | 8 |
| 044 | 1144250180 | Пластина уплотнение, турбокомпрессор | 1 |
| 045 | 1091000140 | Винт уплотнение пластина, турбокомпрессор | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
