020: Картер привода ГРМ и кожух маховика — HITACHI LX300-7

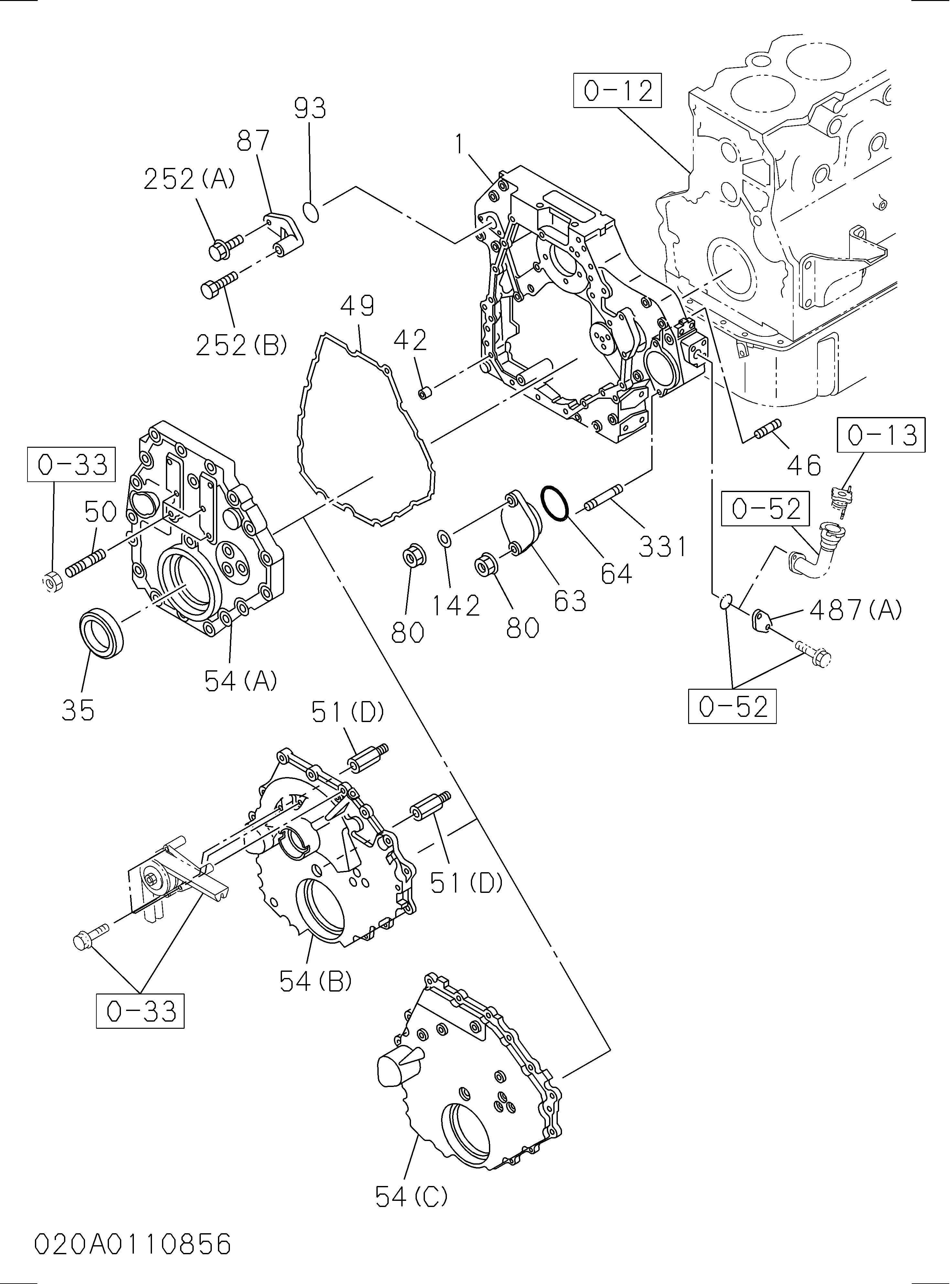

Заводская схема «020: Картер привода ГРМ и кожух маховика» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1113100535 | Корпус тиминг шестерня | 1 |
| 001 | 8980300950 | Корпус тиминг шестерня | 1 |
| 001 | 8980322864 | Корпус тиминг шестерня | 1 |
| 001 | 8981522490 | Корпус тиминг шестерня | 1 |
| 002(B) | 1113416563 | Корпус маховик | 1 |
| 035 | 1096255562 | Уплотнение масляный, коленчатый вал передний | 1 |
| 035 | 8976173080 | Уплотнение масляный, коленчатый вал передний | 1 |
| 036(A) | 1090200070 | Болт шестерня корпус | 10 |
| 036(A) | 1090200070 | Болт шестерня корпус | 9 |
| 036(B) | 0281810000 | Болт шестерня корпус | 3 |
| 036(B) | 0281810000 | Болт шестерня корпус | 2 |
| 036(B) | 0281510000 | Болт шестерня корпус | 2 |
| 036(C) | 0281810250 | Болт шестерня корпус | 4 |
| 036(C) | 0281510250 | Болт шестерня корпус | 4 |
| 036(D) | 0281810350 | Болт шестерня корпус | 1 |
| 036(D) | 0281510350 | Болт шестерня корпус | 1 |
| 036(E) | 1090201460 | Болт шестерня корпус | 1 |
| 036(F) | 9098041721 | Болт шестерня корпус | 1 |
| 036(G) | 0281860140 | Болт шестерня корпус | 1 |
| 036(G) | 0281560140 | Болт шестерня корпус | 1 |
| 037 | 9091645140 | Шайба PL, шестерня корпус | 11 |
| 042 | 1131190040 | Довел шестерня корпус крышка | 1 |
| 046 | 9044114450 | Шпилька подшипник крышка, RR | 1 |
| 046 | 0440114450 | Шпилька подшипник крышка, RR | 1 |
| 049 | 1113220441 | Прокладка шестерня корпус TO крышка | 1 |
| 049 | 8980614230 | Прокладка шестерня корпус TO крышка | 1 |
| 051(A) | 0281810300 | Болт шестерня корпус крышка | 17 |
| 051(A) | 0281510300 | Болт шестерня корпус крышка | 17 |
| 051(B) | 9010658400 | Болт шестерня корпус крышка | 3 |
| 051(B) | 0109558400 | Болт шестерня корпус крышка | 3 |
| 051(D) | 1113290241 | Болт шестерня корпус крышка | 3 |
| 051(D) | 8976034820 | Болт шестерня корпус крышка | 2 |
| 054(B) | 1113211534 | Крышка шестерня корпус | 1 |
| 063 | 1117491860 | Крышка P/S | 1 |
| 064 | 1096234210 | Прокладка крышка, P/S | 1 |
| 080 | 0911501100 | Гайка крышка | 2 |
| 080 | 0911801100 | Гайка крышка | 2 |
| 083 | 5095031110 | Шайба PL, крышка | 3 |
| 087 | 1113491512 | Крышка такхометер привод | 1 |
| 093 | 1096234160 | Прокладка угловой штуцер | 1 |
| 112 | 0280806120 | Болт поинтер крепление | 2 |
| 112 | 0280506120 | Болт поинтер крепление | 2 |
| 115(C) | 8943902790 | Датчик револутион, ENG SPD | 1 |
| 175 | 1096256440 | Уплотнение масляный, CR/вал, RR | 1 |
| 177 | 0280806160 | Болт датчик | 1 |
| 177 | 0280506160 | Болт датчик | 1 |
| 191(A) | 1113492410 | Стойка маховик корпус | 1 |
| 191(B) | 1113492400 | Стойка маховик корпус | 1 |
| 192 | 1090200081 | Болт стойка TO корпус | 2 |
| 196 | 9916664000 | Болт стойка TO C/BL | 4 |
| 196 | 0169564000 | Болт стойка TO C/BL | 4 |
| 197 | 9091645140 | Шайба PL, стойка | 6 |
| 211(A) | 0280808350 | Болт корпус | 6 |
| 211(A) | 0280508350 | Болт корпус | 6 |
| 211(B) | 9916664500 | Болт корпус | 2 |
| 211(B) | 0169564500 | Болт корпус | 2 |
| 211(C) | 9923614450 | Болт корпус | 10 |
| 211(D) | 0287914400 | Болт корпус | 1 |
| 211(D) | 0287614400 | Болт корпус | 1 |
| 213(B) | 1113492520 | Поинтер маховик корпус | 1 |
| 219(B) | 1113270540 | Крышка поинтер | 1 |
| 224 | 9044114350 | Шпилька стартер | 3 |
| 224 | 0440114350 | Шпилька стартер | 3 |
| 231 | 0286808350 | Болт крышка | 2 |
| 231 | 0286508350 | Болт крышка | 2 |
| 237 | 1096040090 | Пробка маховик корпус | 8 |
| 241 | 9091645140 | Шайба PL, корпус | 13 |
| 241 | 9091645140 | Шайба PL, корпус | 12 |
| 242 | 1096301110 | Прокладка пробка | 8 |
| 252(A) | 0280808200 | Болт шестерня короб | 1 |
| 252(A) | 0280508200 | Болт шестерня короб | 1 |
| 252(B) | 0280808600 | Болт шестерня короб | 1 |
| 252(B) | 0280508600 | Болт шестерня короб | 1 |
| 252(B) | 1090440721 | Болт шестерня короб | 1 |
| 331 | 9044110300 | Шпилька P/S насос | 2 |
| 331 | 0440110300 | Шпилька P/S насос | 2 |
| 331 | 8981780610 | Шпилька P/S насос | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
