Стрела(2/2) — HITACHI LX300-7

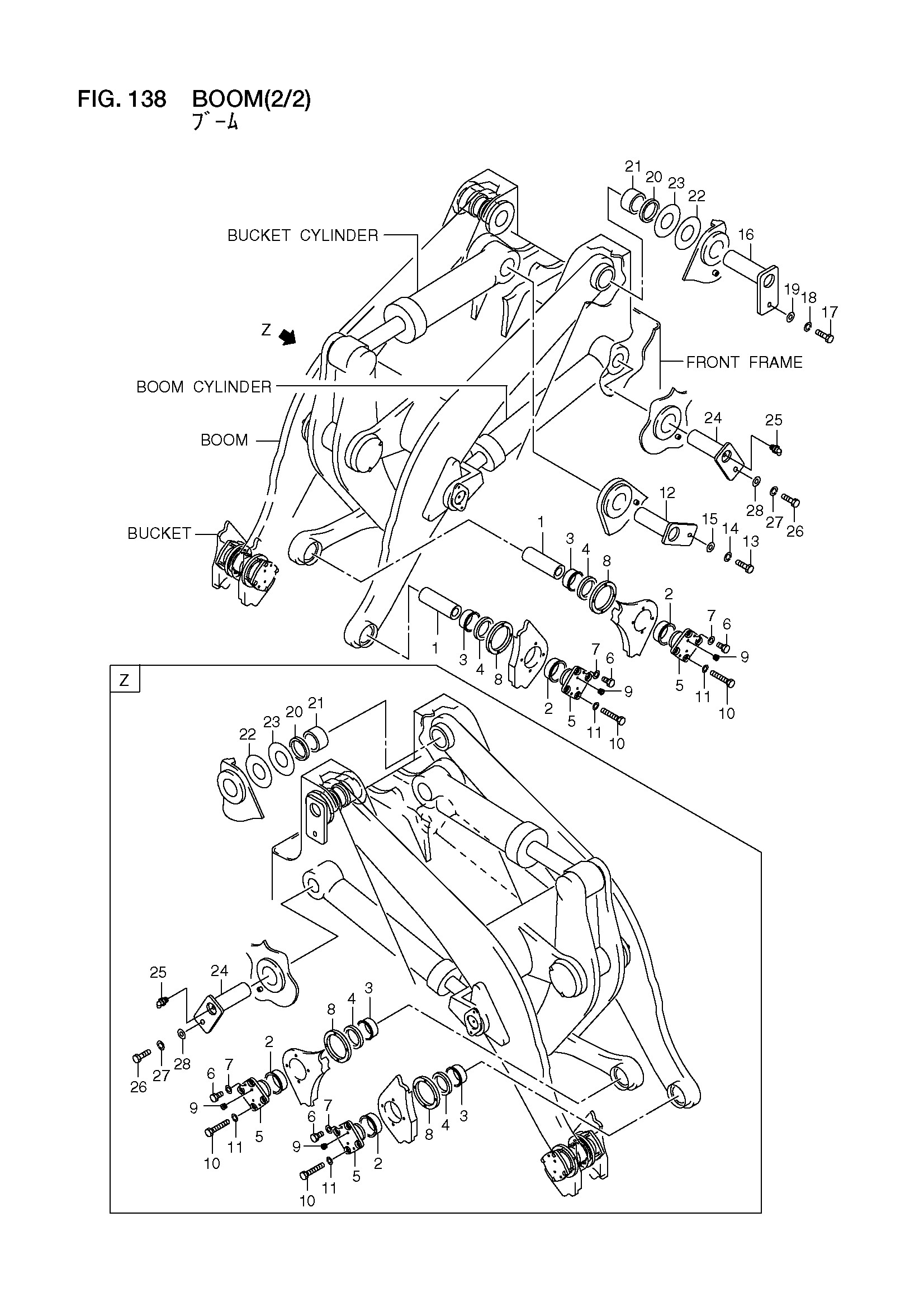

Заводская схема «Стрела(2/2)» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26818-72142 | Палец | 3 |
| 2 | 26818-72201 | Втулка | 6 |
| 3 | 26818-72192 | Втулка | 6 |
| 4 | 16603-02691 | Уплотнение, масляный | 6 |
| 5 | 26828-72051 | Колпачок | 6 |
| 6 | 01110-18025 | Болт | 12 |
| 7 | 02000-00018 | Шайба | 12 |
| 8 | 26828-72031 | Фланец | 6 |
| 9 | 14813-82431 | Пробка | 12 |
| 10 | 01116-18120 | Болт | 24 |
| 11 | 26063-02131 | Шайба | 24 |
| 12 | 26838-72211 | Палец | 1 |
| 13 | 01110-16030 | Болт | 1 |
| 14 | 02010-00016 | Шайба | 1 |
| 15 | 26608-72321 | Шайба | 1 |
| 16 | 26838-72201 | Палец | 2 |
| - | 26838-72202 | Палец | 2 |
| 17 | 01110-16030 | Болт | 2 |
| 18 | 02010-00016 | Шайба | 2 |
| 19 | 26608-72321 | Шайба | 2 |
| 20 | 26708-72311 | Уплотнение, пыль | 4 |
| 21 | 56810-52352 | Втулка | 4 |
| 22 | 79529-55038 | Проставка | 4 |
| 23 | 79529-55039 | Проставка | 4 |
| 24 | 26838-72191 | Палец | 2 |
| - | 26838-72192 | Палец | 2 |
| 25 | 04901-00160 | Штуцер, смазка | 2 |
| 26 | 01110-16030 | Болт | 2 |
| 27 | 02010-00016 | Шайба | 2 |
| 28 | 26608-72321 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
