Двигатель крепление — HITACHI LX300-7

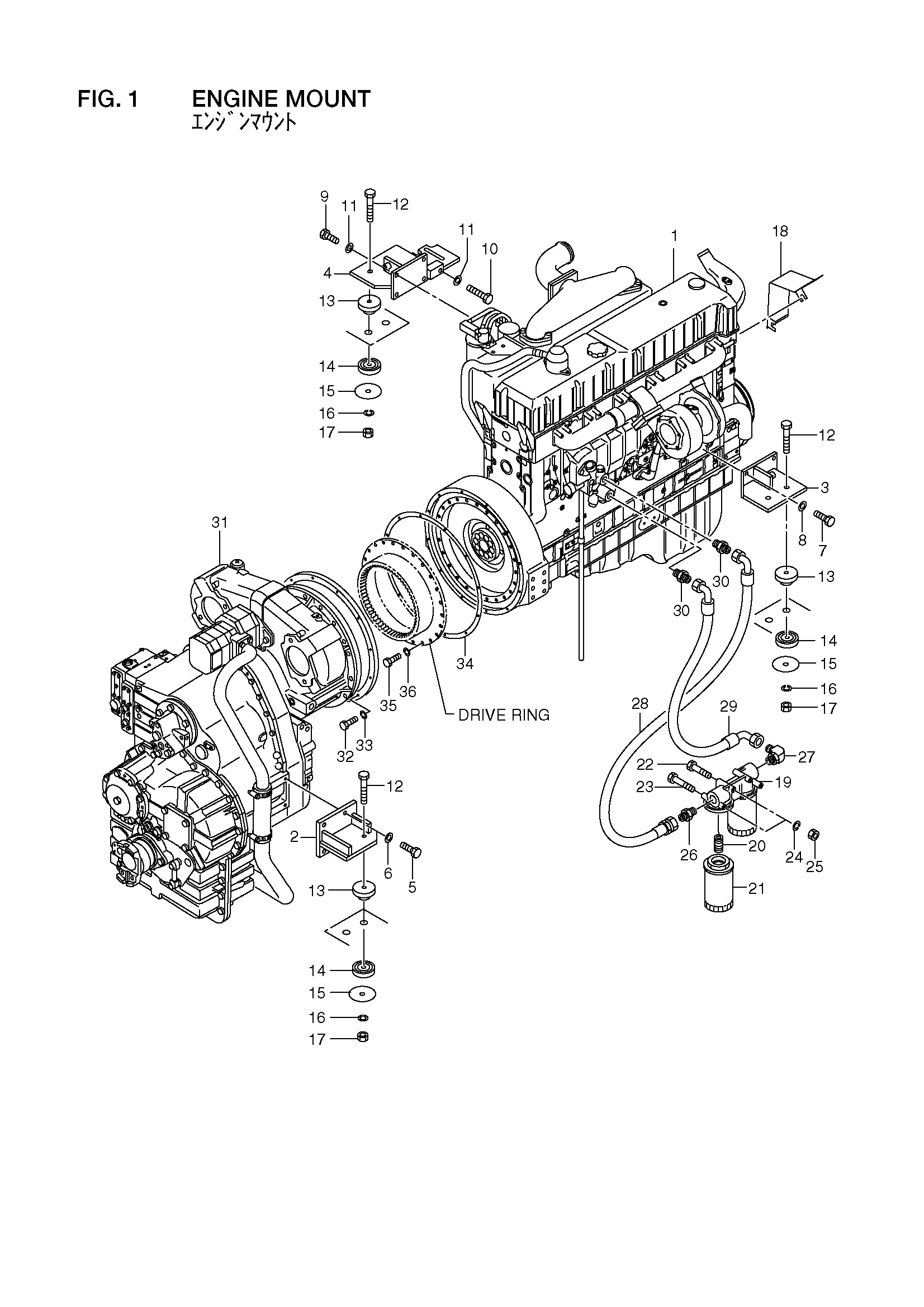

Заводская схема «Двигатель крепление» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26831-02031 | Двигатель | 1 |
| 2 | 26831-02101 | Кронштейн, LH | 1 |
| - | 26831-02111 | Кронштейн, RH | 1 |
| 3 | 26821-02131 | Кронштейн | 1 |
| 4 | 26831-02041 | Кронштейн | 1 |
| 5 | 01116-16045 | Болт | 8 |
| 6 | 02011-00016 | Шайба | 8 |
| 7 | 01116-14035 | Болт | 4 |
| 8 | 02011-00014 | Шайба | 4 |
| 9 | 01116-14035 | Болт | 4 |
| 10 | 01116-14060 | Болт | 1 |
| 11 | 02011-00014 | Шайба | 5 |
| 12 | 01116-16110 | Болт | 8 |
| 13 | 26611-02101 | Резиновый, крепление | 8 |
| 14 | 26611-02111 | Резиновый, крепление | 8 |
| 15 | 26601-02091 | Пластина | 8 |
| 16 | 02011-00016 | Шайба | 8 |
| 17 | 01401-10016 | Гайка | 8 |
| 18 | 26831-02121 | Крышка | 1 |
| - | 26831-02122 | Крышка | 1 |
| A1 | 26831-02071 | Фильтр в сборе | 1 |
| A2 | 26831-04141 | Корпус в сборе | 1 |
| 19 | 26831-04151 | Корпус | 1 |
| 20 | 26831-04161 | Ниппель | 2 |
| 21 | 26831-04171 | Картридж | 2 |
| 22 | 01110-10120 | Болт | 2 |
| 23 | 01110-10150 | Болт | 3 |
| 24 | 02010-00010 | Шайба | 5 |
| 25 | 01401-00010 | Гайка | 5 |
| 26 | 04134-21010 | Ниппель | 1 |
| 27 | 26437-62341 | Угловой штуцер | 1 |
| 28 | 26831-02081 | Шланг | 1 |
| 29 | 26831-02091 | Шланг | 1 |
| 30 | 04134-21010 | Ниппель | 2 |
| 31 | 16832-50002 | Привод блок | 1 |
| 32 | 01116-10035 | Болт | 12 |
| 33 | 02011-00010 | Шайба | 12 |
| 34 | 26903-82002 | Прокладка | 1 |
| 35 | 01116-12035 | Болт | 24 |
| 36 | 02011-00012 | Шайба | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
