Топливный система — HITACHI LX300-7

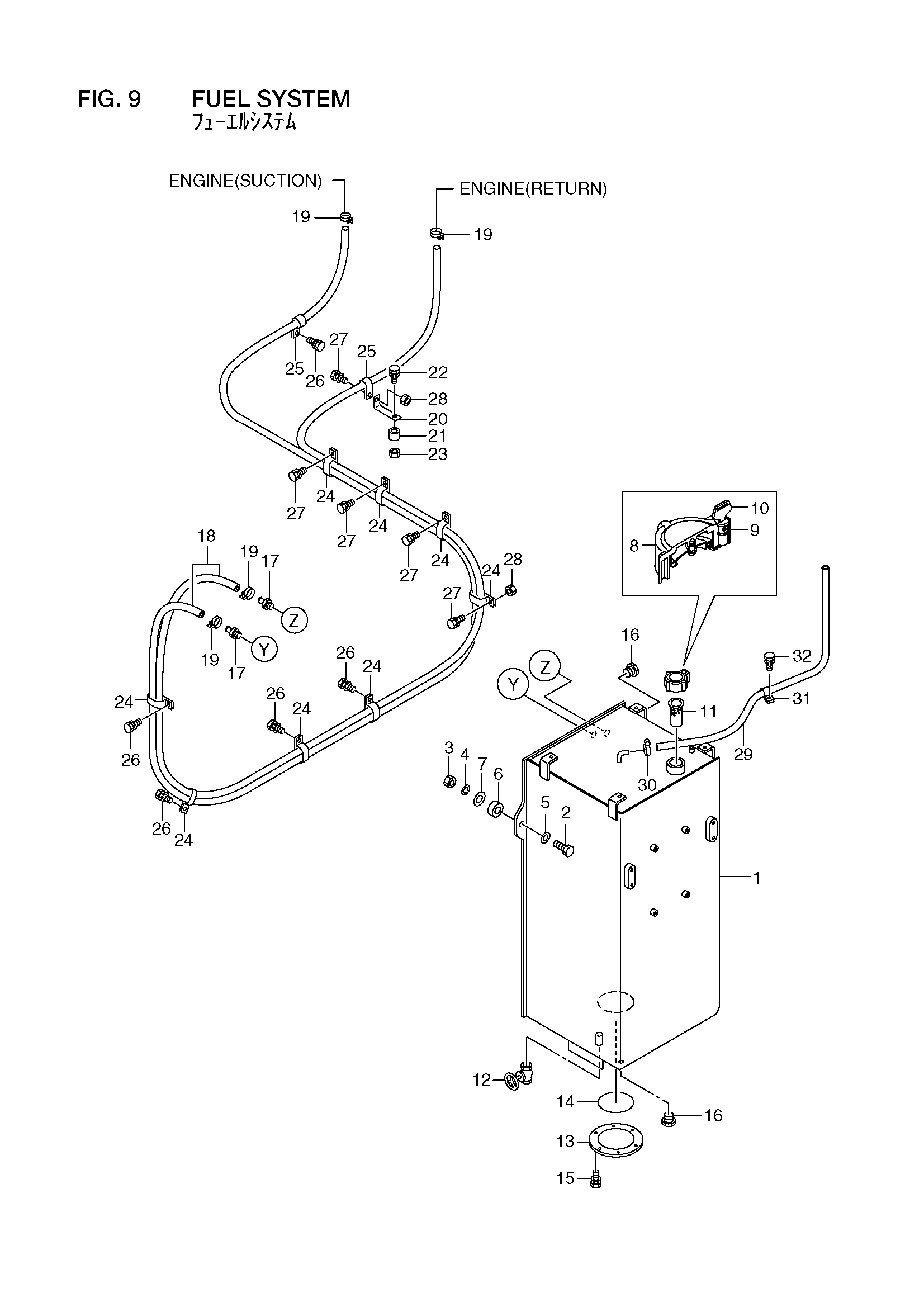

Заводская схема «Топливный система» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26832-20211 | Бак, топливный | 1 |
| 2 | 01116-20080 | Болт | 3 |
| 3 | 01401-10020 | Гайка | 3 |
| 4 | 02011-00020 | Шайба | 3 |
| 5 | 26323-02001 | Шайба | 3 |
| 6 | 26832-22051 | Проставка | 3 |
| 7 | 21778-02521 | Шайба | 3 |
| 8 | 26552-22021 | Колпачок | 1 |
| 9 | 26552-27011 | Гидроцилиндр | 1 |
| 10 | 26552-42381 | Шпонка | 1 |
| 11 | 26402-22021 | Сетчатый фильтр | 1 |
| 12 | 26602-22161 | Клапан | 1 |
| 13 | 26602-22401 | Крышка | 1 |
| 14 | 03310-01750 | Уплотнительное кольцо | 1 |
| 15 | 01183-10020 | Болт с шайбой | 6 |
| 16 | 24047-92121 | Пробка | 2 |
| 17 | 26602-22191 | Ниппель | 2 |
| 18 | 26822-22041 | Шланг | 2 |
| 19 | 24067-62241 | Зажим | 4 |
| 20 | 26826-72021 | Кронштейн | 1 |
| 21 | 26607-72121 | Втулка | 1 |
| 22 | 01183-08040 | Болт с шайбой | 1 |
| 23 | 01400-00008 | Гайка | 1 |
| 24 | 26602-42211 | Зажим | 8 |
| 25 | 26602-42091 | Зажим | 2 |
| 26 | 01183-10016 | Болт с шайбой | 5 |
| 27 | 01183-10020 | Болт с шайбой | 5 |
| 28 | 01401-00010 | Гайка | 2 |
| 29 | 93951-78600 | Шланг | 1 |
| 30 | 24067-62241 | Зажим | 1 |
| 31 | 26602-42101 | Зажим | 1 |
| 32 | 01183-10016 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
