Вентилятор привод трубопроводы(1106-) — HITACHI LX300-7

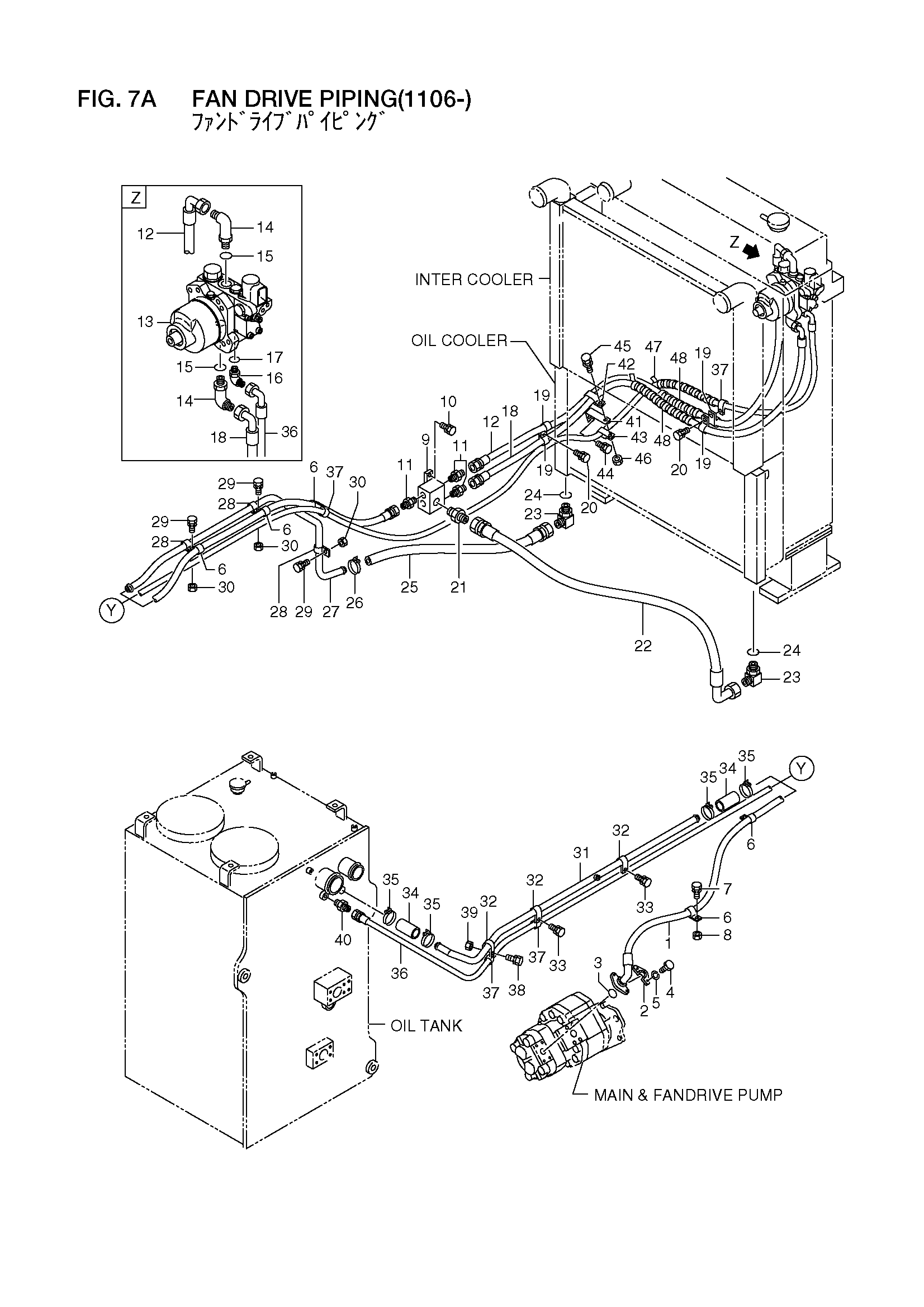

Заводская схема «Вентилятор привод трубопроводы(1106-)» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26832-12581 | Шланг | 1 |
| 2 | 26607-62561 | Фланец, разрезной | 2 |
| 3 | 26607-62621 | Уплотнительное кольцо | 1 |
| 4 | 01106-08030 | Болт | 4 |
| 5 | 02011-00008 | Шайба | 4 |
| 6 | 26602-42101 | Зажим | 5 |
| 7 | 01183-10025 | Болт с шайбой | 1 |
| 8 | 01401-00010 | Гайка | 1 |
| 9 | 26832-12161 | Блок | 1 |
| 10 | 01183-10020 | Болт с шайбой | 2 |
| 11 | 04137-00404 | Ниппель | 3 |
| 12 | 26832-12281 | Шланг | 1 |
| 13 | 26832-12062 | Вентилятор привод гидромотор | 1 |
| 14 | 26832-12261 | Угловой штуцер | 2 |
| - | 26832-12262 | Угловой штуцер | 2 |
| 15 | 03320-00210 | Уплотнительное кольцо | 2 |
| - | 26837-42661 | Уплотнительное кольцо | 2 |
| 16 | 26832-12751 | Угловой штуцер | 1 |
| - | 26832-12752 | Угловой штуцер | 1 |
| 17 | 03320-00150 | Уплотнительное кольцо | 1 |
| - | 26837-42641 | Уплотнительное кольцо | 1 |
| 18 | 26832-12291 | Шланг | 1 |
| 19 | 26602-42101 | Зажим | 4 |
| 20 | 01183-10025 | Болт с шайбой | 2 |
| 21 | 04137-01010 | Ниппель | 1 |
| 22 | 26832-12731 | Шланг | 1 |
| 23 | 26437-62341 | Угловой штуцер | 2 |
| 24 | 03320-00290 | Уплотнительное кольцо | 2 |
| 25 | 26832-12741 | Шланг | 1 |
| 26 | 24067-62281 | Зажим | 1 |
| 27 | 26832-12701 | Трубка | 1 |
| 28 | 26602-42371 | Зажим | 3 |
| 29 | 01183-10025 | Болт с шайбой | 3 |
| 30 | 01401-00010 | Гайка | 3 |
| 31 | 26832-12131 | Трубка | 1 |
| 32 | 26602-42371 | Зажим | 3 |
| 33 | 01183-10020 | Болт с шайбой | 2 |
| 34 | 26607-82191 | Шланг | 2 |
| 35 | 24067-62291 | Зажим | 4 |
| 36 | 26832-12302 | Шланг | 1 |
| 37 | 26602-42081 | Зажим | 11 |
| 38 | 01183-10020 | Болт с шайбой | 1 |
| 39 | 01401-00010 | Гайка | 1 |
| 40 | 04137-00303 | Ниппель | 1 |
| 41 | 26612-42081 | Кронштейн | 1 |
| 42 | 26602-42221 | Зажим | 1 |
| 43 | 26602-42201 | Зажим | 1 |
| 44 | 01183-10020 | Болт с шайбой | 1 |
| 45 | 01183-10025 | Болт с шайбой | 1 |
| 46 | 01401-00010 | Гайка | 1 |
| 47 | 04760-18055 | Армор | 1 |
| 48 | 04760-24060 | Армор | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
