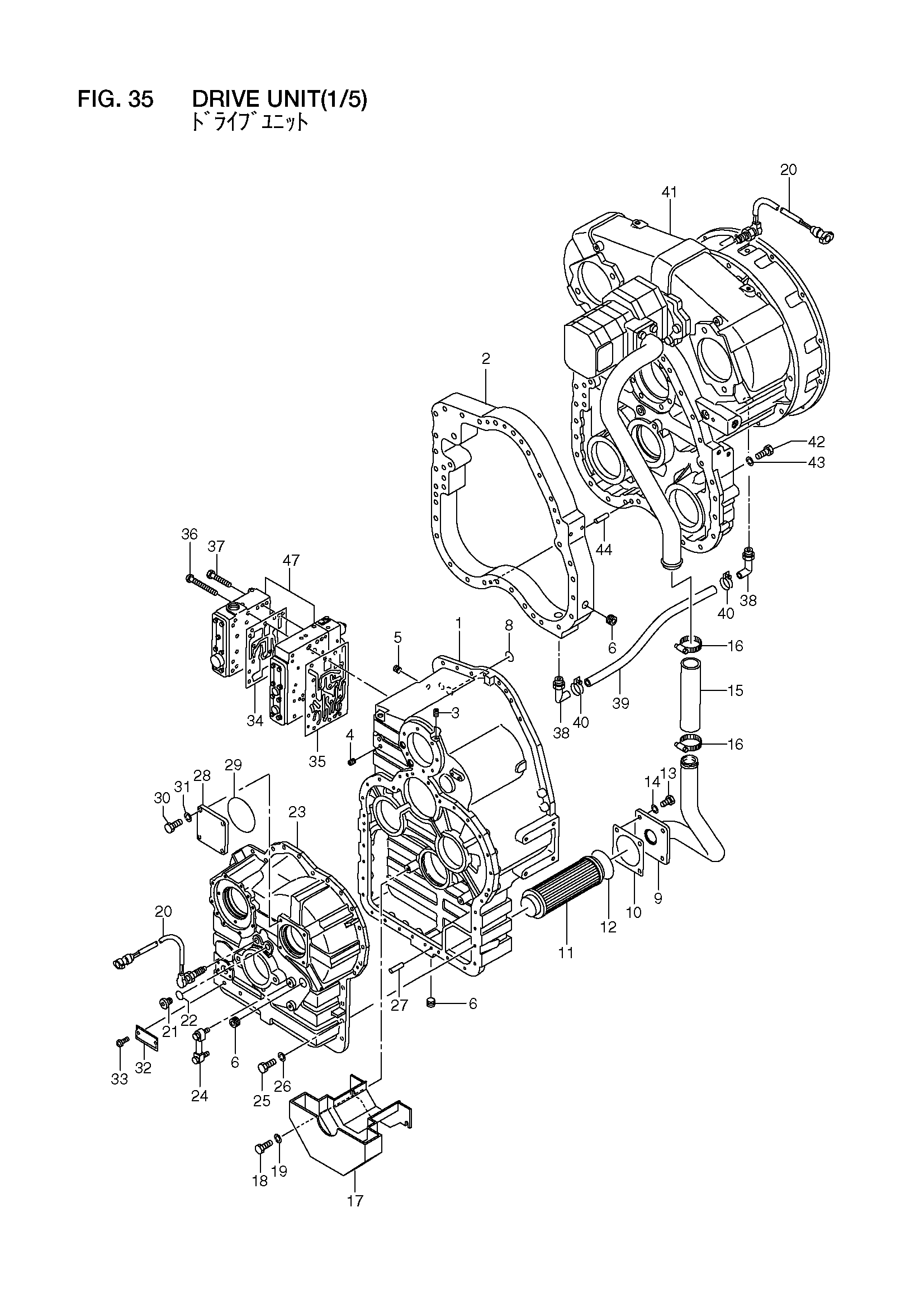

Привод блок(1/5) — HITACHI LX300-7

Заводская схема «Привод блок(1/5)» для HITACHI LX300-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
A1	16832-50002	Привод блок в сборе	1
1	16832-52451	Корпус, трансмиссия	1
2	16832-52012	Проставка	1
3	14813-82341	Пробка	1
4	14813-82351	Пробка	5
5	14813-82371	Пробка	2
6	14813-82461	Пробка	3
7	03300-00180	Уплотнительное кольцо	10
8	03300-00300	Уплотнительное кольцо	2
9	16832-52951	Трубка, всасывание	1
10	16422-53131	Прокладка	1
11	16772-52651	Сетчатый фильтр	1
12	03310-00750	Уплотнительное кольцо	1
13	01110-12035	Болт	4
14	02010-00012	Шайба	4
15	16832-52581	Шланг	1
16	24067-62331	Хомут	2
17	199H2-52122	Баффле, масляный	1
18	01116-12025	Болт	2
19	26063-02111	Шайба	2
20	16402-54331	Датчик	2
21	16762-52981	Пробка	1
22	03300-00250	Уплотнительное кольцо	1
23	16832-53201	Корпус, задний	1
24	26607-52261	Указатель, уровень	1
25	01110-12035	Болт	33
26	02011-00012	Шайба	33
27	02212-10032	Палец	2
28	16762-52791	Пластина	1
29	03310-01350	Уплотнительное кольцо	1
30	01110-12035	Болт	4
31	02010-00012	Шайба	4
32	09300-00902	Информационная табличка	1
33	14092-52141	Винт	2
34	16402-53451	Прокладка	1
35	16402-53461	Прокладка	1
36	01171-10130	Винт	10
37	01171-10070	Болт	4
38	25362-52061	Угловой штуцер	2
39	04700-10060	Шланг	1
40	24067-62291	Зажим, шланг	2
41	NO PART NO.	Крутящий момент конвертор	1
42	01116-12110	Болт	23
-	01171-12165	Болт	4
43	02011-00012	Шайба	30
44	02212-10032	Палец	4
-	02212-08045	Палец	2
45	16832-52901	Шпилька	3
46	01401-10012	Гайка	3
47	16832-50341	Трансмиссия гидрораспределитель	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX300-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
