918-21: Быстрый быстросъёмное устройство — HITACHI LX30-7

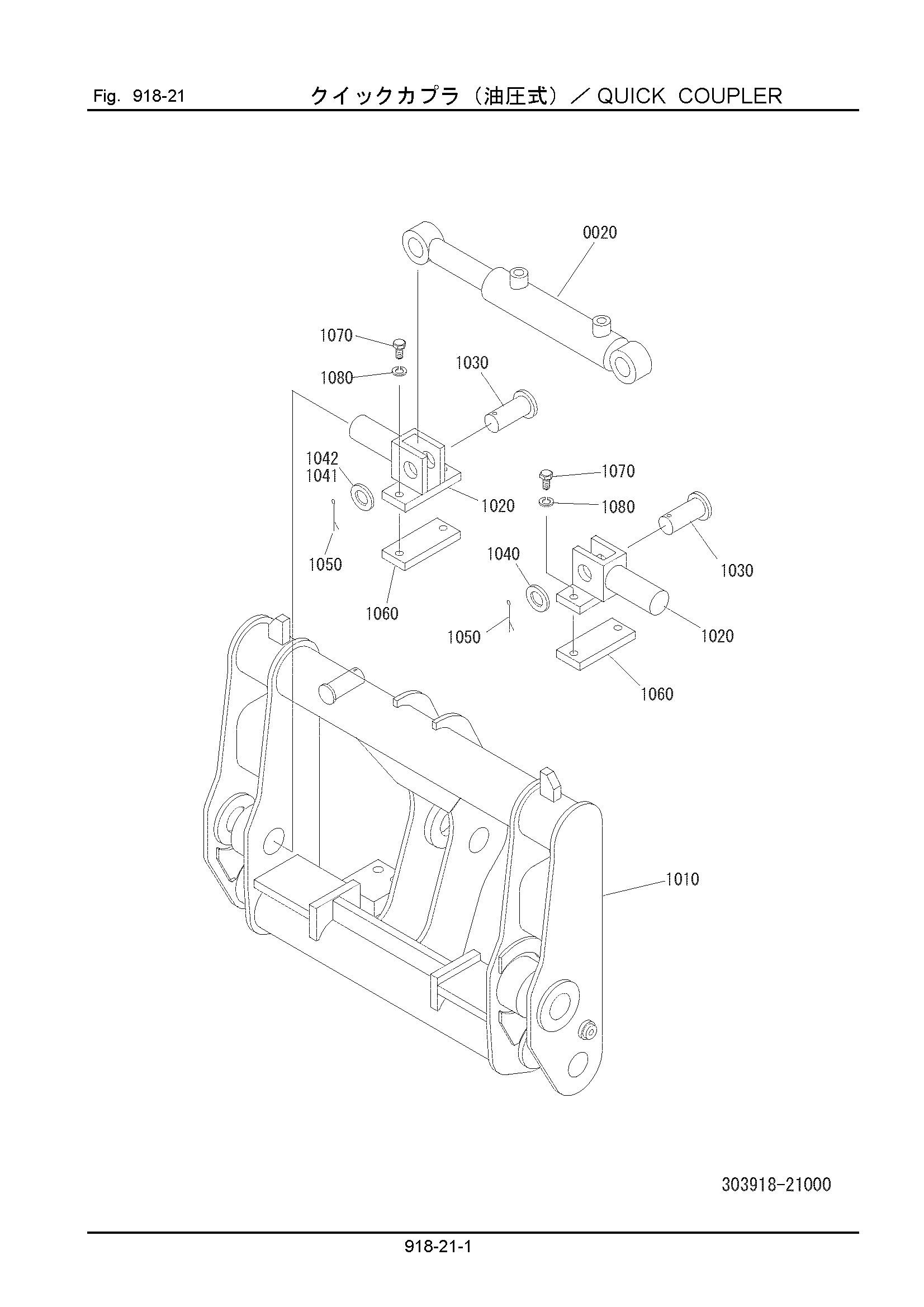

Заводская схема «918-21: Быстрый быстросъёмное устройство» для HITACHI LX30-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1010 | 303918-21110 | Рама, главный | 1 |
| 1020 | 303918-21120 | Палец | 2 |
| 1030 | 352918-12130 | Палец | 2 |
| 1041 | 108202-30040 | Шайба | 2 |
| 1042 | 302918-31120 | Шайба | 2 |
| 1050 | 109002-60050 | Палец, разрезной | 2 |
| 1060 | 303918-21130 | Пластина | 2 |
| 1070 | 100112-12025 | Болт | 4 |
| 1080 | 108002-12030 | W/S | 4 |
| 0020 | 303831-21000 | Гидроцилиндр AS | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
