Шестерня корпус — HITACHI LX30-7

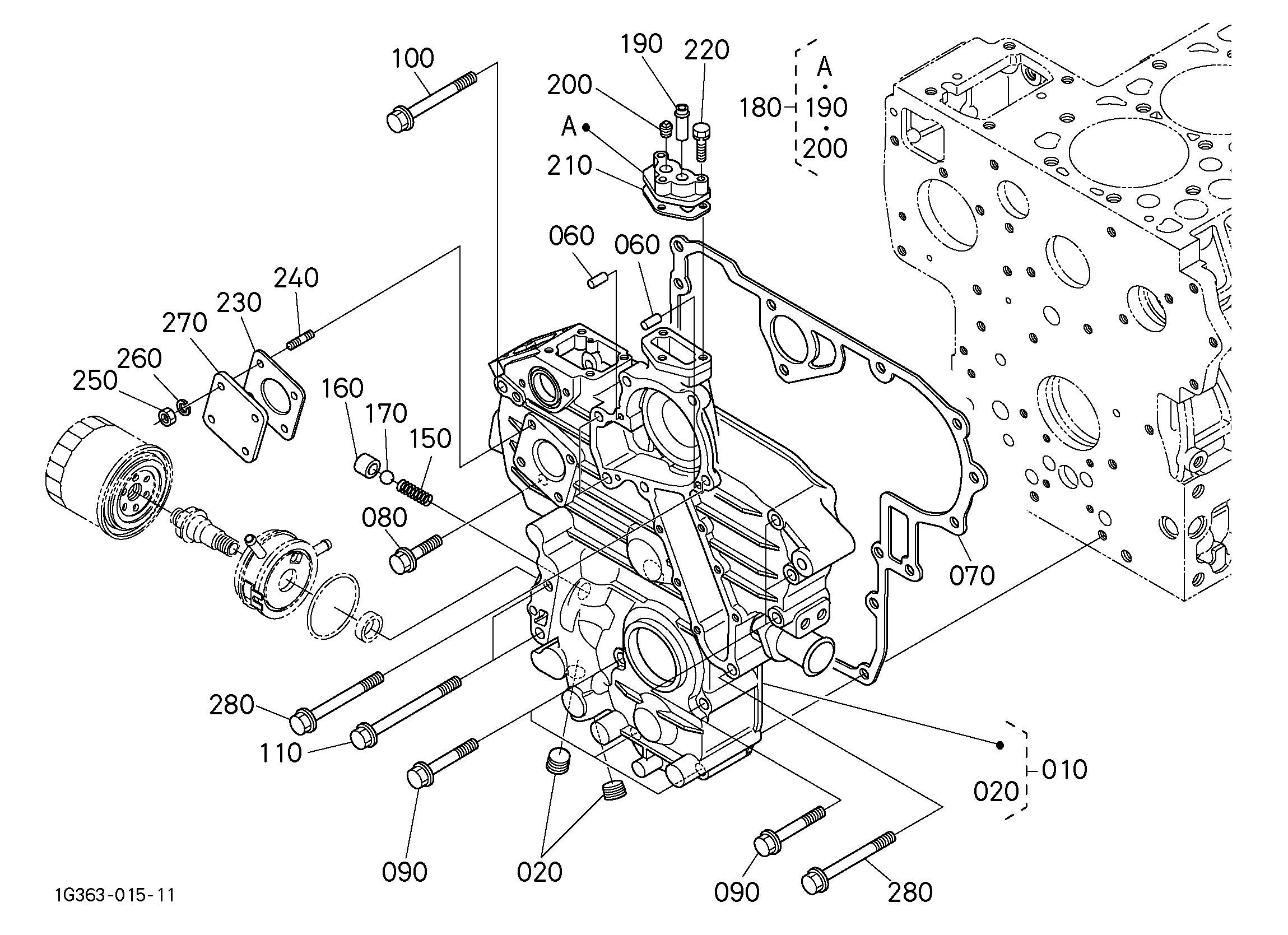

Заводская схема «Шестерня корпус» для HITACHI LX30-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | KBT1G79004025 | Комп.касе, шестерня | 1 |
| 010 | KBT1G79004026 | Комп.касе, шестерня | 1 |
| 020 | KBT1624196020 | Пробка | 2 |
| 030 | KBT0481700150 | Уплотнительное кольцо | 1 |
| 040 | KBT0481700220 | Уплотнительное кольцо | 2 |
| 050 | KBT0481700360 | Уплотнительное кольцо | 1 |
| 060 | KBT0501200612 | Палец, страигхт | 2 |
| 070 | KBT1A02104130 | Прокладка, шестерня корпус | 1 |
| 070 | KBT1G70104130 | Прокладка, шестерня корпус | 1 |
| 080 | KBT0112350835 | Болт | 1 |
| 080 | KBT0175450830 | Болт, фланец | 1 |
| 090 | KBT0112350870 | Болт | 7 |
| 090 | KBT1A02191030 | Болт, фланец | 7 |
| 100 | KBT1736791010 | Болт | 1 |
| 100 | KBT0175450875 | Болт, фланец | 1 |
| 110 | KBT0112350802 | Болт | 2 |
| 110 | KBT1G84191010 | Болт, фланец | 2 |
| 150 | KBT1524136950 | Пружина | 1 |
| 160 | KBT1552136930 | Сиденье, клапан | 1 |
| 170 | KBT0771503213 | Шарик | 1 |
| 180 | KBT1K41173440 | В сборе фланец, в.ретурн | 1 |
| 190 | KBT1733173342 | Трубка, водяной обратный | 1 |
| 200 | KBT0631210020 | Пробка | 1 |
| 210 | KBT1A02173330 | Прокладка, обратный фланец | 1 |
| 210 | KBT1A02173332 | Прокладка, обратный фланец | 1 |
| 220 | KBT0102350630 | Болт | 3 |
| 230 | KBT1G75188130 | Прокладка, хоур измеритель | 1 |
| 240 | KBT1522188210 | Шпилька | 4 |
| 250 | KBT0205650060 | Гайка | 4 |
| 260 | KBT0451260060 | Пружинная шайба | 4 |
| 270 | KBT1522383340 | Крышка | 1 |
| 280 | KBT1736791020 | Болт | 4 |
| 280 | KBT0175450885 | Болт, фланец | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
