11-51: Проводка — HITACHI LX30-7

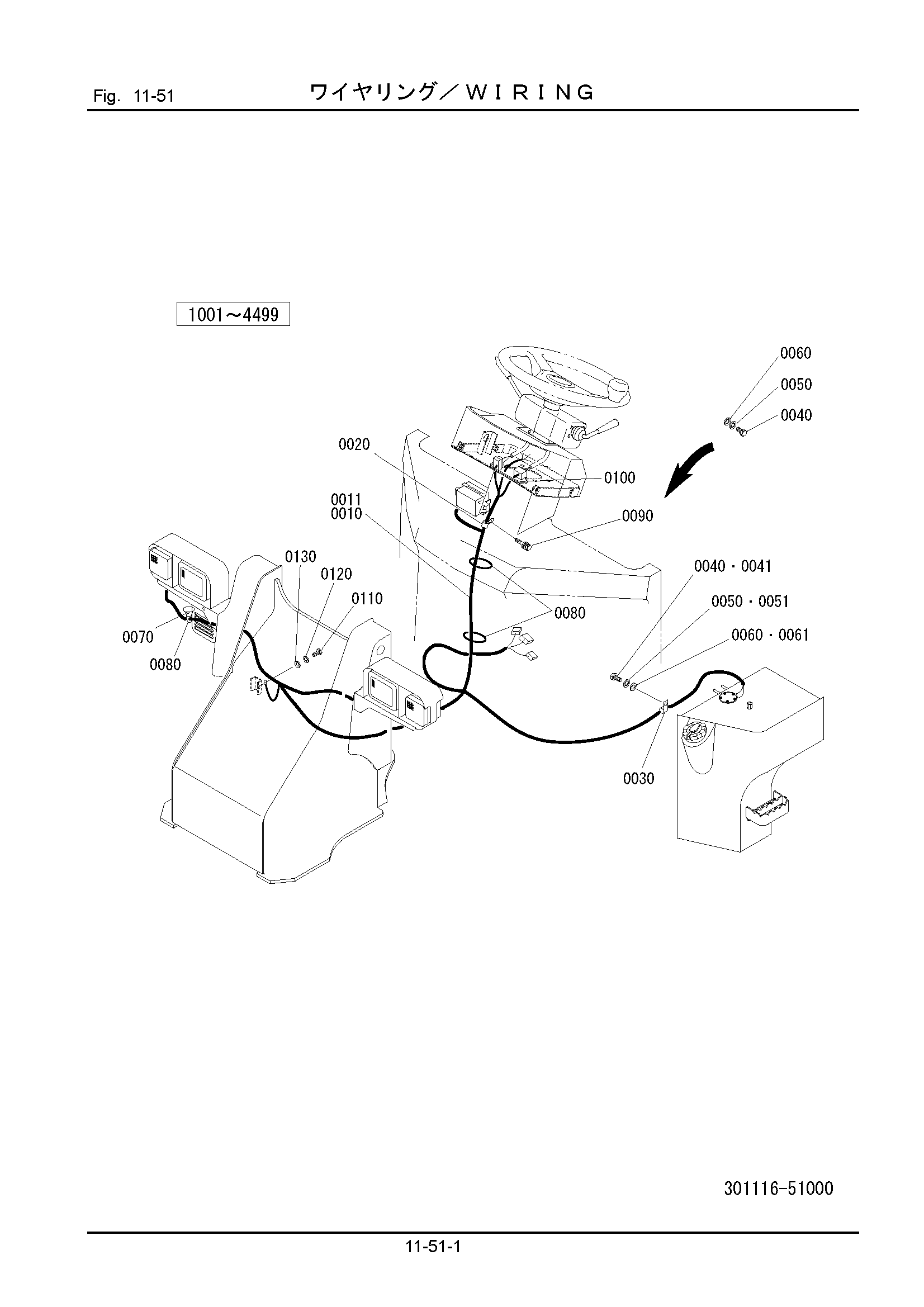

Заводская схема «11-51: Проводка» для HITACHI LX30-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 301116-51110 | Жгут проводов | 1 |
| 0011 | 301116-51111 | Жгут проводов | 1 |
| 0020 | 346271-11130 | Хомут | 1 |
| 0030 | 345461-11160 | Хомут | 1 |
| 0040 | 100112-10020 | Болт | 2 |
| 0041 | 100112-10020 | Болт | 1 |
| 0050 | 108002-10025 | W/S | 2 |
| 0051 | 108002-10025 | W/S | 1 |
| 0060 | 108202-10020 | Шайба | 2 |
| 0061 | 108202-10020 | Шайба | 1 |
| 0070 | 322061-21140 | Хомут | 4 |
| 0080 | 130410-05000 | Хомут, трос | 15 |
| 0090 | 102212-08020 | Болт, с шайбой | 1 |
| 0100 | 146121-11025 | Уплотнение, резиновый | 1 |
| 0110 | 100112-08020 | Болт | 1 |
| 0120 | 108002-08020 | W/S | 1 |
| 0130 | 108202-08016 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
