18-11: Отопитель — HITACHI LX30-7

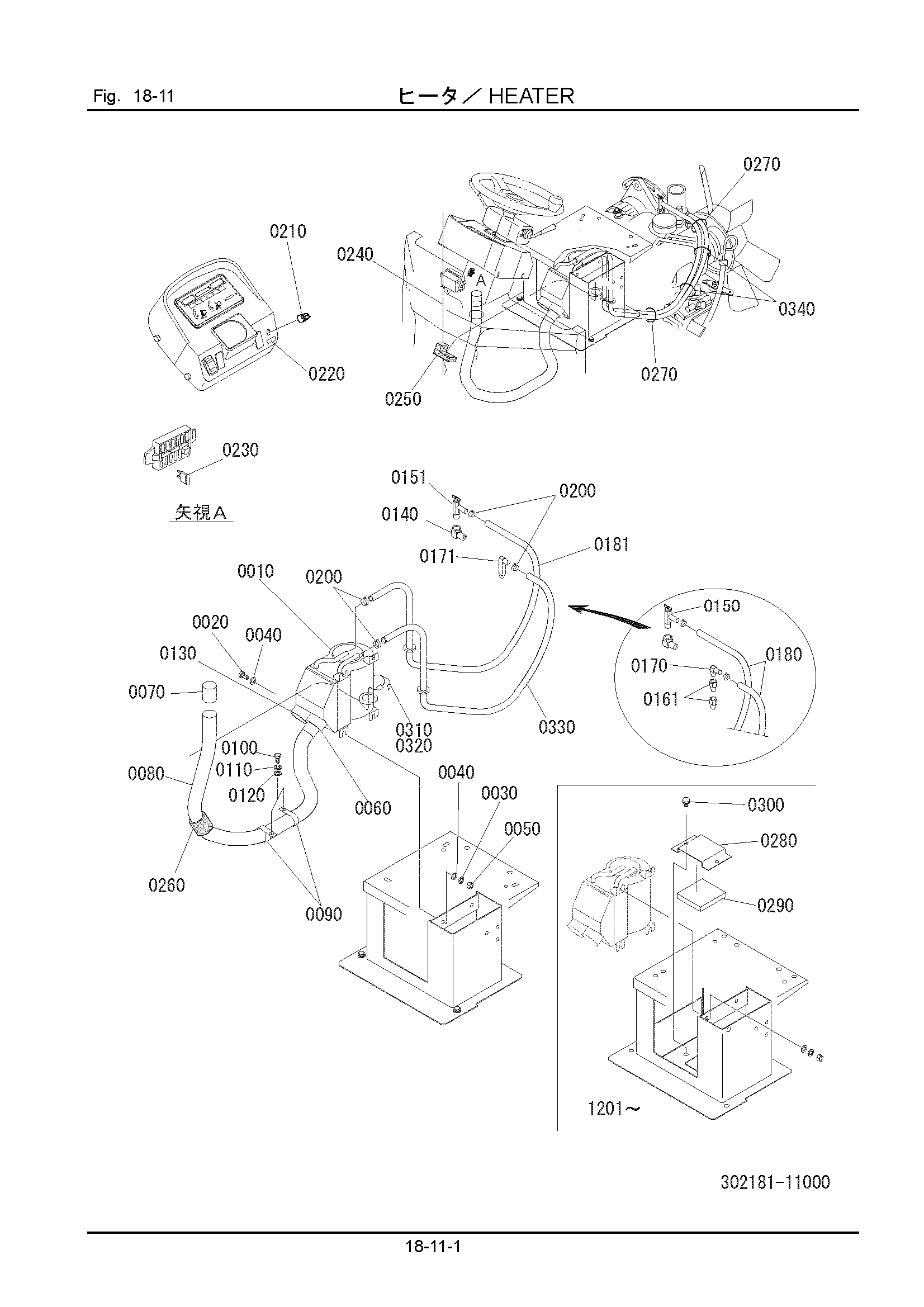

Заводская схема «18-11: Отопитель» для HITACHI LX30-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 322181-11111 | Отопитель | 1 |
| 0020 | 100112-10025 | Болт | 4 |
| 0030 | 108002-10025 | W/S | 4 |
| 0040 | 108202-10020 | Шайба | 8 |
| 0050 | 103312-10080 | Гайка | 4 |
| 0060 | 332181-11210 | Разъём, шланг | 1 |
| 0070 | 332181-11230 | Разъём, шланг | 1 |
| 0080 | 323181-11150 | Шланг, дефростер | 1 |
| 0090 | 348271-11260 | Хомут | 2 |
| 0100 | 100112-10020 | Болт | 2 |
| 0110 | 108002-10025 | W/S | 2 |
| 0120 | 108202-10020 | Шайба | 2 |
| 0130 | 332181-11190 | Колпачок | 1 |
| 0140 | 352511-22260 | Угловой штуцер | 1 |
| 0150 | 347171-21110 | Клапан | 1 |
| 0151 | 331181-11150 | Кокк, клапан | 1 |
| 0161 | 322181-11120 | Разъём | 2 |
| 0170 | 322181-11130 | Угловой штуцер | 1 |
| 0171 | 302181-11140 | Угловой штуцер | 1 |
| 0180 | 131250-13150 | Шланг, водяной | 2 |
| 0181 | 131250-13150 | Шланг, водяной | 1 |
| 0200 | 130110-02200 | Хомут, шланг | 4 |
| 0210 | 621181-11140 | Выключатель | 1 |
| 0220 | 335871-34110 | Пластина информационный | 1 |
| 0230 | 360111-52140 | Предохранитель | 1 |
| 0240 | 302181-11110 | Жгут проводов | 1 |
| 0250 | 305181-11130 | Изолятор | 1 |
| 0260 | 305181-11140 | Изолятор | 1 |
| 0270 | 130410-05000 | Хомут, трос | 10 |
| 0280 | 302181-11120 | Крышка | 1 |
| 0290 | 302181-11130 | Фильтр | 1 |
| 0300 | 621051-00130 | Винт | 2 |
| 0310 | 155210-10400 | Клемма | 1 |
| 0320 | 305181-12140 | Колпачок | 1 |
| 0330 | 131250-13130 | Шланг, водяной | 1 |
| 0340 | 130410-05000 | Хомут, трос | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
