13-52: Фонарь — HITACHI LX30-7

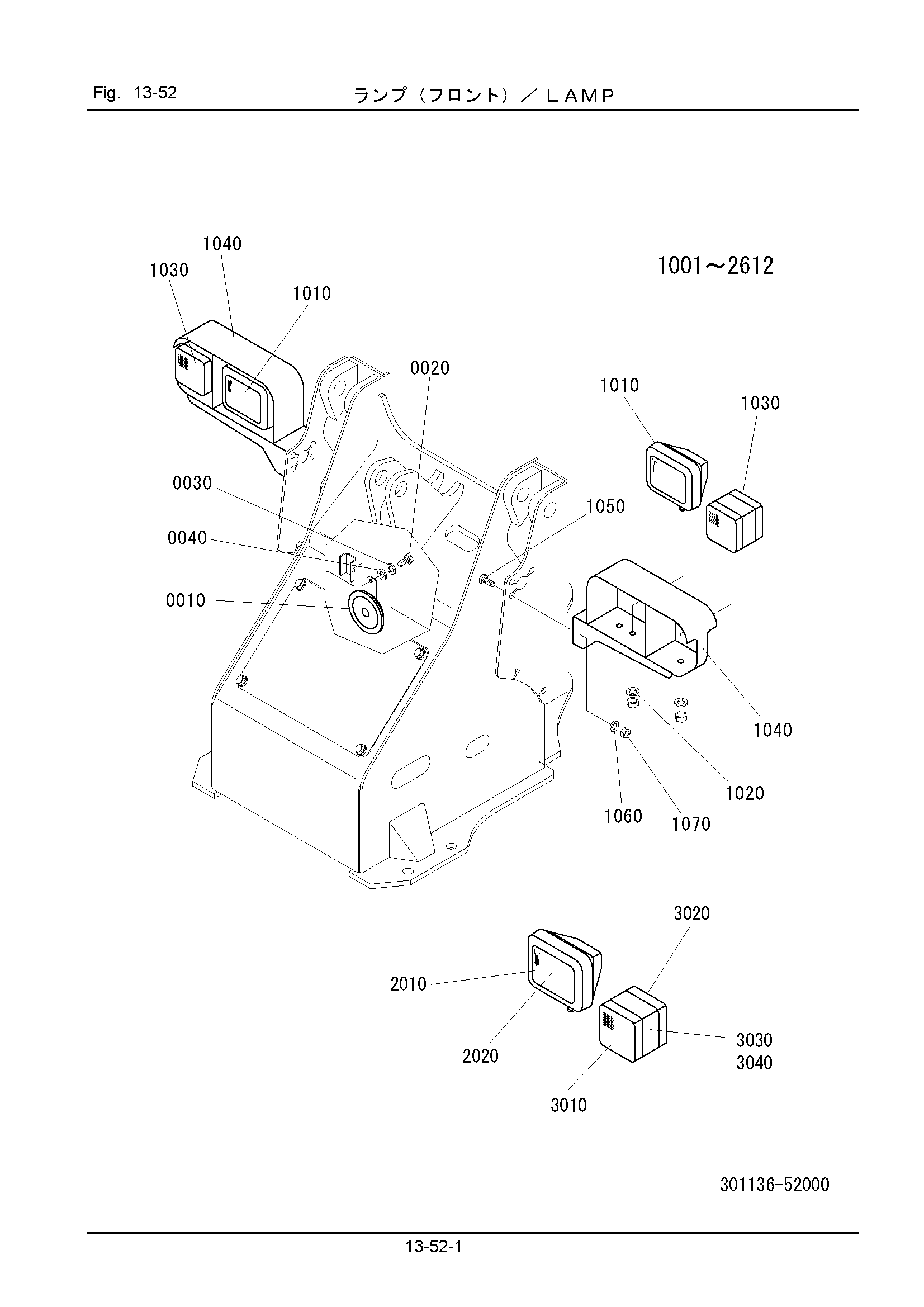

Заводская схема «13-52: Фонарь» для HITACHI LX30-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 301136-52110 | Звуковой сигнал | 1 |
| 0011 | 301132-52120 | Звуковой сигнал | 1 |
| 0020 | 100112-08020 | Болт | 1 |
| 0030 | 108002-08020 | W/S | 1 |
| 0040 | 108202-08016 | Шайба | 1 |
| 1010 | 301136-53110 | Фонарь | 2 |
| 2010 | 301136-98110 | Рассеиватель | 1 |
| 2020 | 323121-98190 | Блуб, 12V55W | 1 |
| 1020 | 360611-13230 | Шайба | 2 |
| 1030 | 322131-53121 | Фонарь, комбинированный | 2 |
| 3010 | 346121-98130 | Ленс, передний | 1 |
| 3020 | 346121-98140 | Ленс, задний | 1 |
| 3030 | 322131-98130 | Лампа, 12V23W | 1 |
| 3040 | 322131-98140 | Лампа, 12V5W | 1 |
| 1040 | 323136-53130 | Кронштейн | 2 |
| 1041 | 323136-53130 | Кронштейн | 1 |
| 1050 | 100112-10020 | Болт | 6 |
| 1051 | 100112-10025 | Болт | 6 |
| 1060 | 108002-10025 | W/S | 6 |
| 1070 | 103312-10080 | Гайка | 6 |
| 1080 | 301136-53130 | Кронштейн | 1 |
| 1090 | 301136-53140 | Крышка | 1 |
| 1091 | 301136-53141 | Крышка | 1 |
| 1100 | 100112-08020 | Болт | 2 |
| 1110 | 108002-08020 | W/S | 2 |
| 1120 | 108202-08016 | Шайба | 2 |
| 1130 | 146121-11005 | Уплотнение, резиновый | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
