65-41: ROPS навес — HITACHI LX30-7

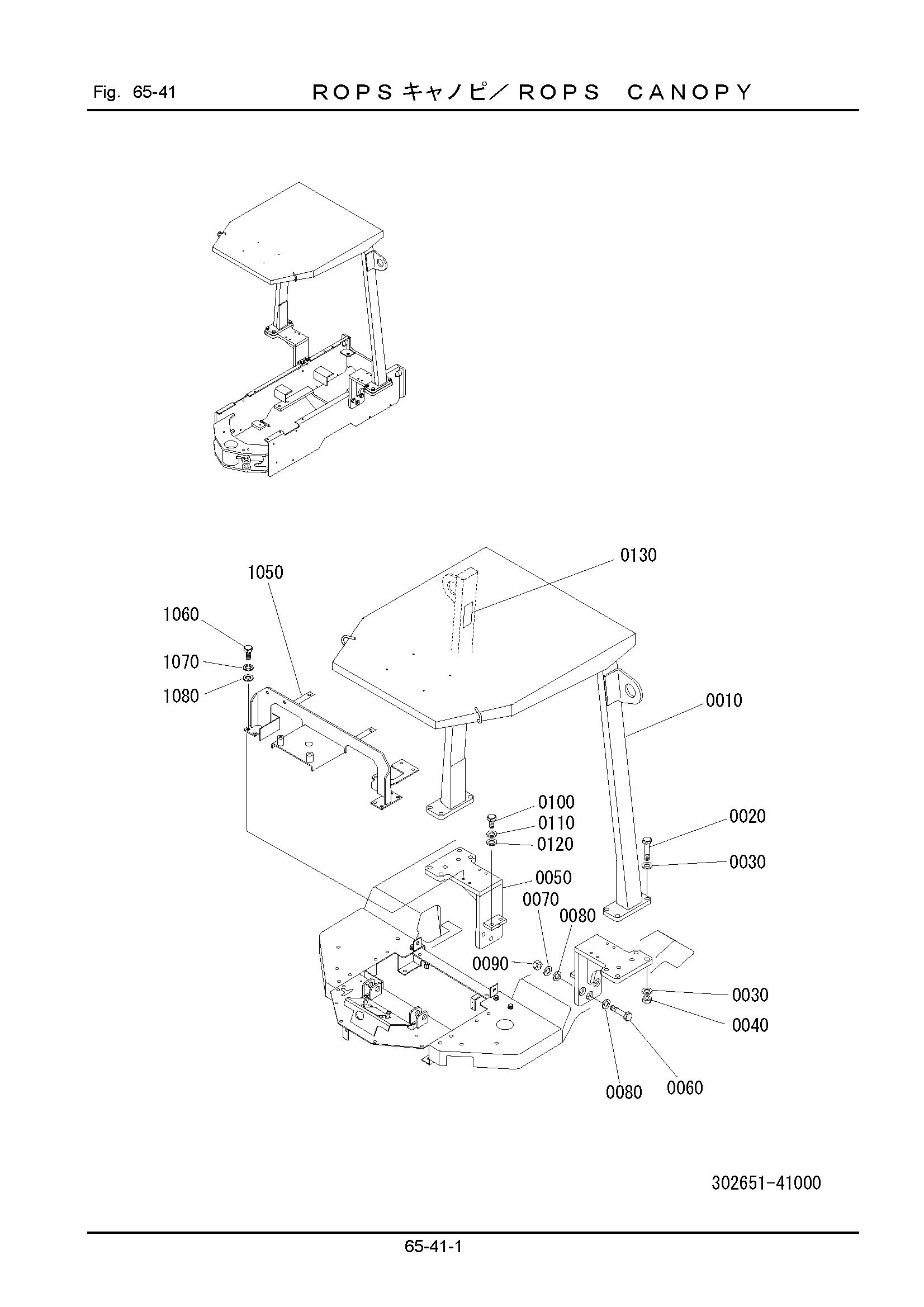

Заводская схема «65-41: ROPS навес» для HITACHI LX30-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 338656-41130 | ROPS навес | 1 |
| 0020 | 100112?16085 | Болт | 8 |
| 0030 | 550811-11440 | Шайба | 16 |
| 0040 | 103312?16130 | Гайка | 8 |
| 0050 | 302651-41110 | Кронштейн | 2 |
| 0060 | 100112?16060 | Болт | 6 |
| 0070 | 108002-16040 | S/W | 6 |
| 0080 | 550811-11440 | Шайба | 12 |
| 0090 | 103312-16130 | Гайка | 6 |
| 0100 | 100122-12045 | Болт | 4 |
| 0110 | 108002-12030 | W/S | 4 |
| 0120 | 550901-18270 | Шайба | 4 |
| 0130 | 302871-27110 | Лист, информационный | 1 |
| 1050 | 302621-22110 | Опора | 1 |
| 1060 | 100112-12030 | Болт | 8 |
| 1070 | 108002-12030 | W/S | 8 |
| 1080 | 550901-18270 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
