Генератор (компонент детали) — HITACHI LX30-7

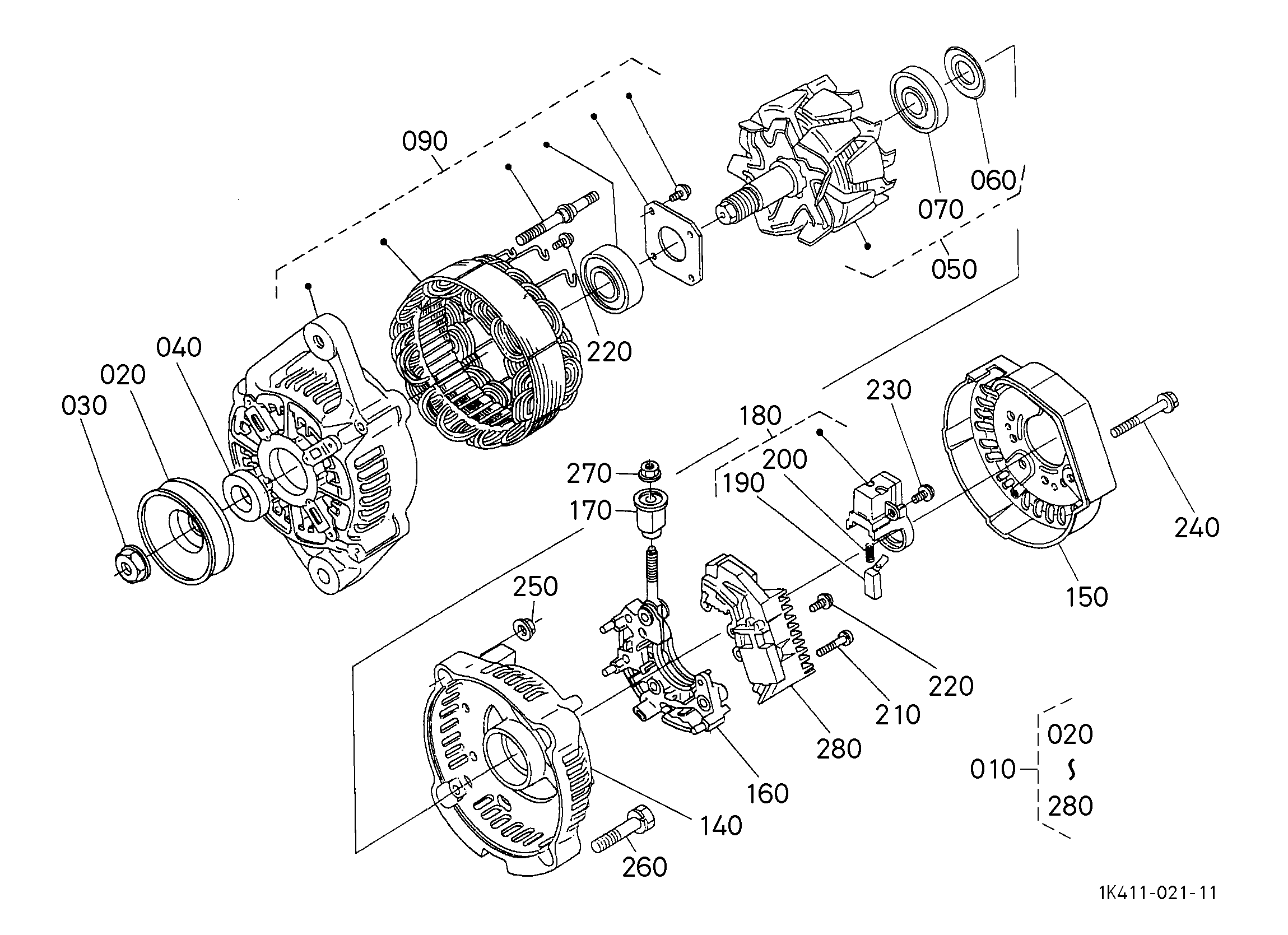

Заводская схема «Генератор (компонент детали)» для HITACHI LX30-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | KBT1K41164010 | В сборе генератор | 1 |
| 020 | KBT1642764110 | Шкив, генератор | 1 |
| 030 | KBT1588192010 | Гайка | 1 |
| 040 | KBT1588164150 | Втулка | 1 |
| 050 | KBTTA04364040 | Ротор | 1 |
| 060 | KBT1588164800 | Крышка, подшипник | 1 |
| 070 | KBT1665264770 | Подшипник, шарик | 1 |
| 090 | KBT1K41164020 | В сборе рама, привод концевой | 1 |
| 140 | KBT1736964060 | Рама, концевой | 1 |
| 150 | KBT1665264230 | Крышка, концевой | 1 |
| 160 | KBTTA04364850 | Держатель | 1 |
| 170 | KBT1588164900 | Втулка, инсулатион | 1 |
| 180 | KBT1665264310 | Держатель, щётка | 1 |
| 190 | KBT1588164090 | Щётка | 2 |
| 200 | KBT1588164330 | Пружина, щётка | 2 |
| 210 | KBT1588193020 | Винт, роунд головка | 2 |
| 220 | KBT1588193030 | Винт, роунд головка | 6 |
| 230 | KBT1588193040 | Винт, роунд головка | 1 |
| 240 | KBT1588191040 | Болт | 3 |
| 250 | KBT1588192020 | Гайка | 2 |
| 260 | KBT1588191050 | Болт | 2 |
| 270 | KBT1418292030 | Гайка | 1 |
| 280 | KBT1K57464600 | В сборе регулятор | 1 |
