918-11: Быстрый быстросъёмное устройство — HITACHI LX30-7

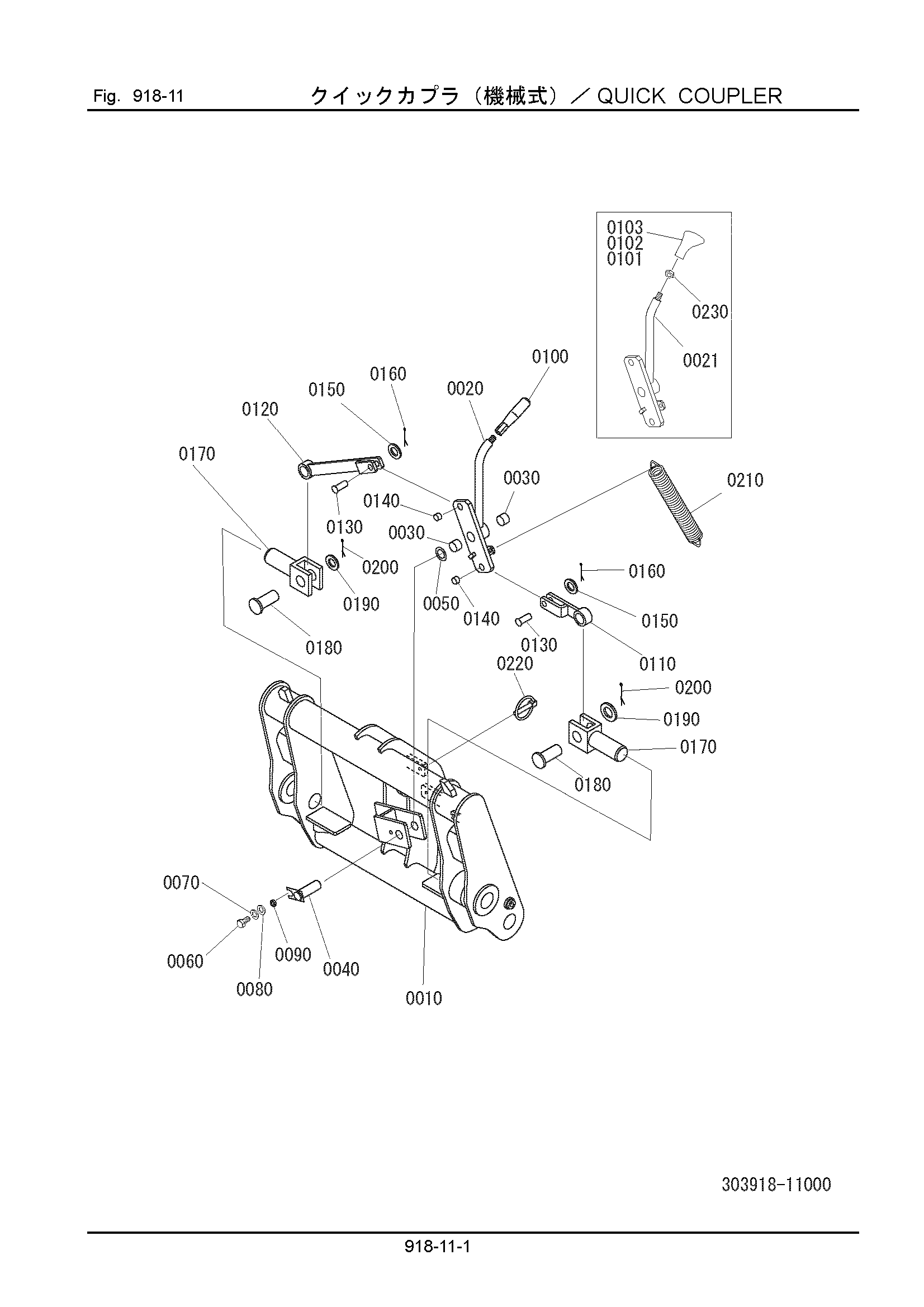

Заводская схема «918-11: Быстрый быстросъёмное устройство» для HITACHI LX30-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 303918-11110 | Рама, главный | 1 |
| 0020 | 303918-11120 | Рычаг | 1 |
| 0021 | 303918-11121 | Рычаг | 1 |
| 0030 | 621431-11320 | Втулка | 2 |
| 0040 | 621411-11171 | Палец | 1 |
| 0050 | 332351-32350 | Шайба | 1 |
| 0060 | 100112-10020 | Болт | 1 |
| 0070 | 108002-10025 | W/S | 1 |
| 0080 | 322621-11350 | Шайба | 1 |
| 0090 | 621811-11170 | Втулка | 1 |
| 0100 | 550441-11160 | Кноб, рычаг | 1 |
| 0101 | 303918-11160 | Ручка | 1 |
| 0102 | 303918-11170 | Ручка | 1 |
| 0103 | 303918-11160 | Ручка | 1 |
| 0110 | 303918-11130 | Тяга | 1 |
| 0120 | 303918-11140 | Тяга | 1 |
| 0130 | 551421-11130 | Палец | 2 |
| 0140 | 310918-11180 | Втулка | 2 |
| 0150 | 108202-16030 | Шайба | 2 |
| 0160 | 109002-40032 | Палец, разрезной | 2 |
| 0170 | 303918-11150 | Палец | 2 |
| 0180 | 352918-12130 | Палец | 2 |
| 0190 | 108202-30040 | Шайба | 2 |
| 0200 | 109002-60050 | Палец, разрезной | 2 |
| 0210 | 346121-24120 | Пружина | 1 |
| 0220 | 334641-11130 | Палец, тяга | 1 |
| 0230 | 103612-14080 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
