84-11: Управление — HITACHI LX30-7

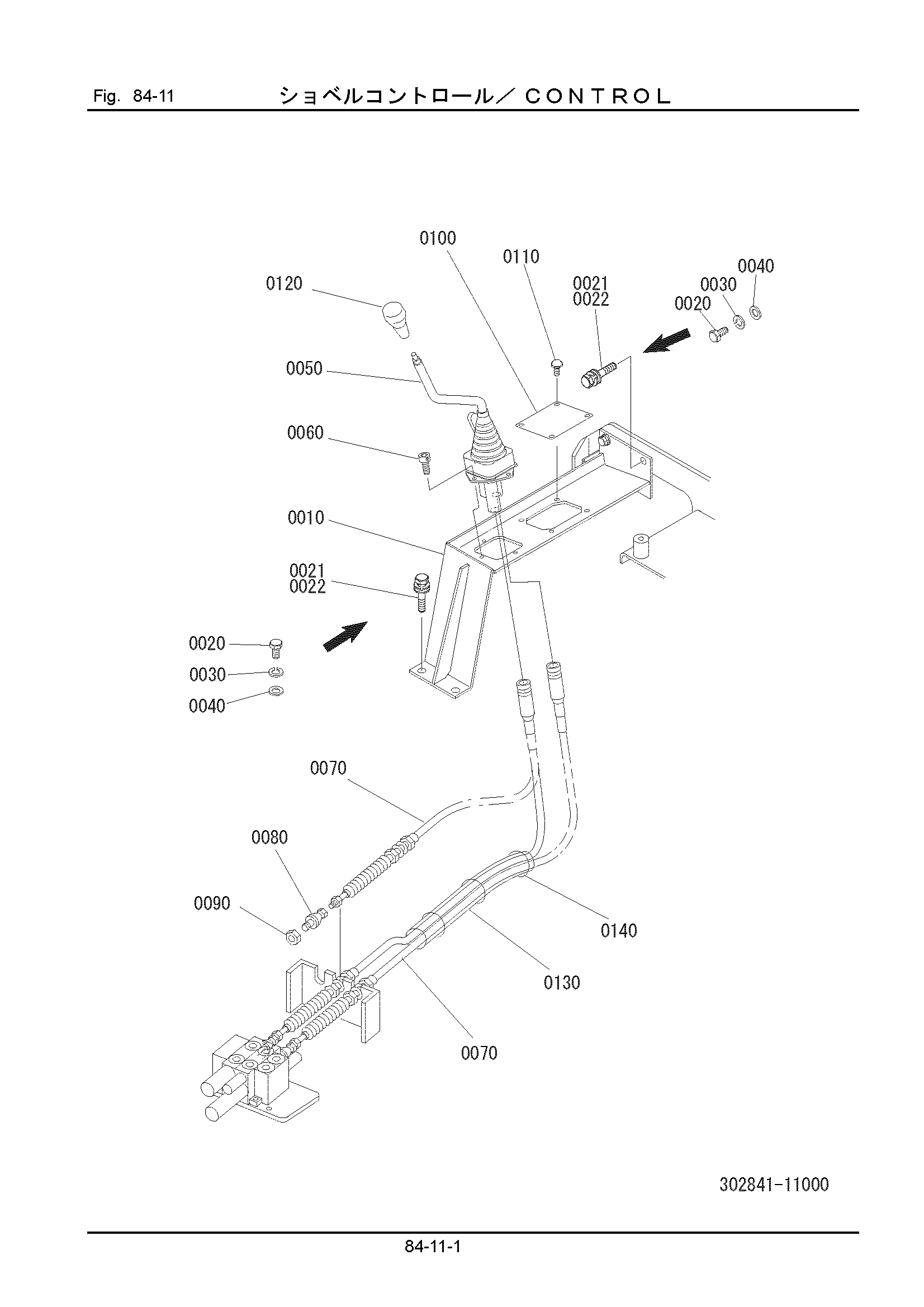

Заводская схема «84-11: Управление» для HITACHI LX30-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 302841-11110 | Опора | 1 |
| 0020 | 100112-12040 | Болт | 4 |
| 0021 | 102312-12030 | Болт, с шайбой | 4 |
| 0022 | 102312-12040 | Болт, с шайбой | 4 |
| 0030 | 108002-12030 | W/S | 4 |
| 0040 | 550901-18270 | Шайба | 4 |
| 0050 | 301846-11120 | Рычаг AS | 1 |
| 0060 | 305841-11150 | Болт | 3 |
| 0070 | 302841-11120 | Трос | 2 |
| 0080 | 360841-11160 | Концевой, шток | 2 |
| 0090 | 103312-08065 | Гайка | 2 |
| 0100 | 302841-11130 | Крышка | 1 |
| 0110 | 621061-00130 | Винт | 4 |
| 0120 | 621841-11210 | Ручка | 1 |
| 0130 | 121120-19500 | Шланг, винйл | 1 |
| 0140 | 130410-10000 | Хомут, трос | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
