25-21: Гидромотор группа — HITACHI LX30-7

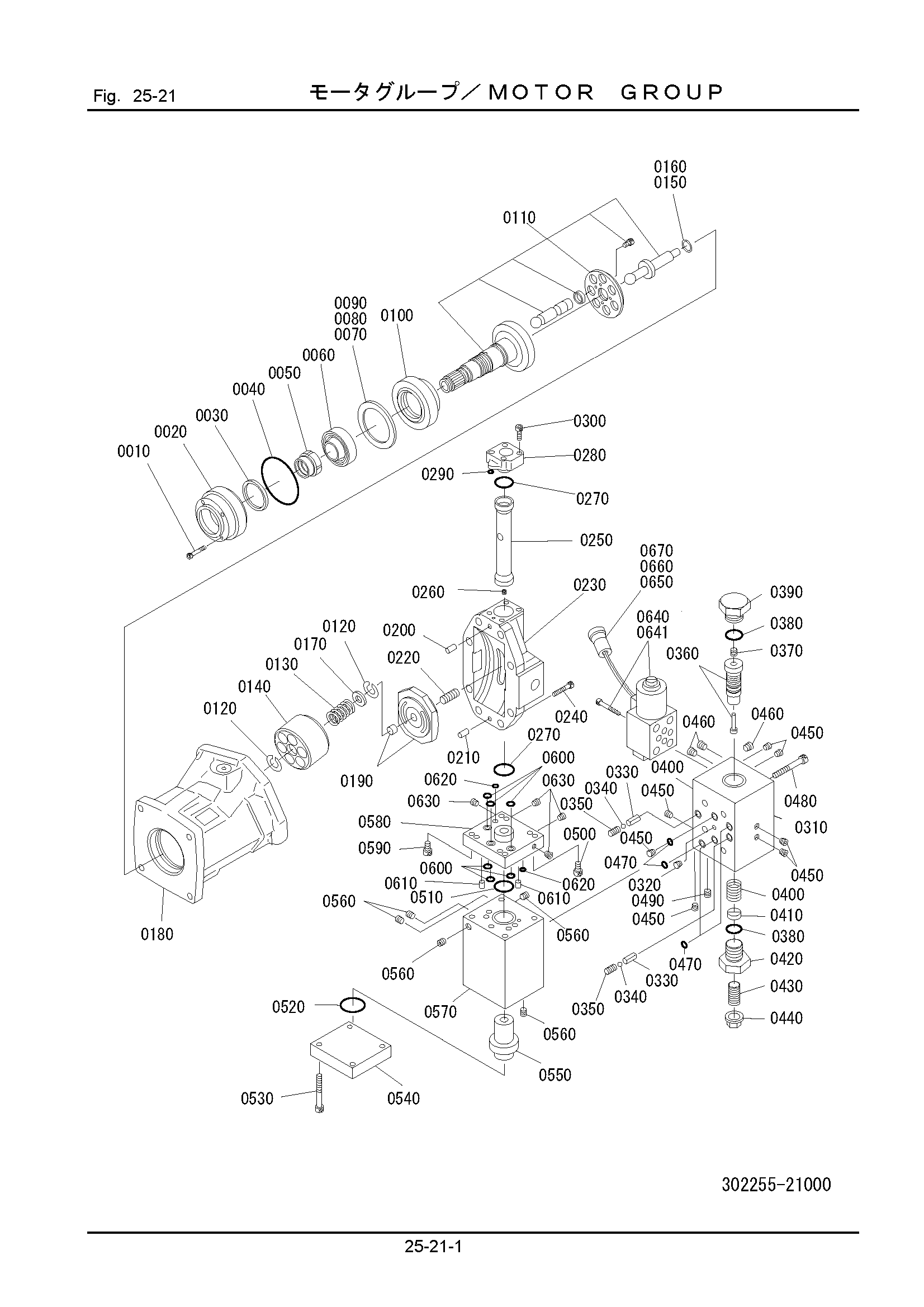

Заводская схема «25-21: Гидромотор группа» для HITACHI LX30-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 302255-00000 | Гидромотор AS | 1 | |
| 0010 | 100931-06020 | Болт | 4 |
| 0020 | 322255-21110 | Держатель, масляный уплотнение | 1 |
| 0030 | 322255-21120 | Масляный уплотнение | 1 |
| 0040 | 322255-21130 | Уплотнительное кольцо | 1 |
| 0270 | 322255-21480 | Уплотнительное кольцо | 2 |
| 0290 | 120011-00800 | Уплотнительное кольцо | 1 |
| 0380 | 120011-01800 | Уплотнительное кольцо | 2 |
| 0390 | 301256-21160 | Пробка | 1 |
| 0470 | 120011-00800 | Уплотнительное кольцо | 6 |
| 0480 | 302255-21270 | Болт | 4 |
| 0500 | 100931-06016 | Болт | 2 |
| 0510 | 120012-03500 | Уплотнительное кольцо | 1 |
| 0520 | 120012-05500 | Уплотнительное кольцо | 1 |
| 0530 | 100931-08100 | Болт | 2 |
| 0540 | 302255-21230 | Крышка | 1 |
| 0590 | 100931-08016 | Болт | 2 |
| 0600 | 120011-00800 | Уплотнительное кольцо | 6 |
| 0610 | 301255-21150 | Палец | 2 |
| 0620 | 120011-00400 | Уплотнительное кольцо | 2 |
| 0630 | 302255-21180 | Винт | 4 |
| 0640 | 322255-21660 | Электромагнитный клапан AS | 1 |
| 0641 | 302255-21280 | Электромагнитный клапан AS | 1 |
| 0650 | 120001-01500 | Уплотнительное кольцо | 1 |
| 0660 | 301255-21350 | Колпачок | 1 |
| 0670 | 301255-21360 | Пробка, резиновый | 1 |
| 302255-99110 | Репаир комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
