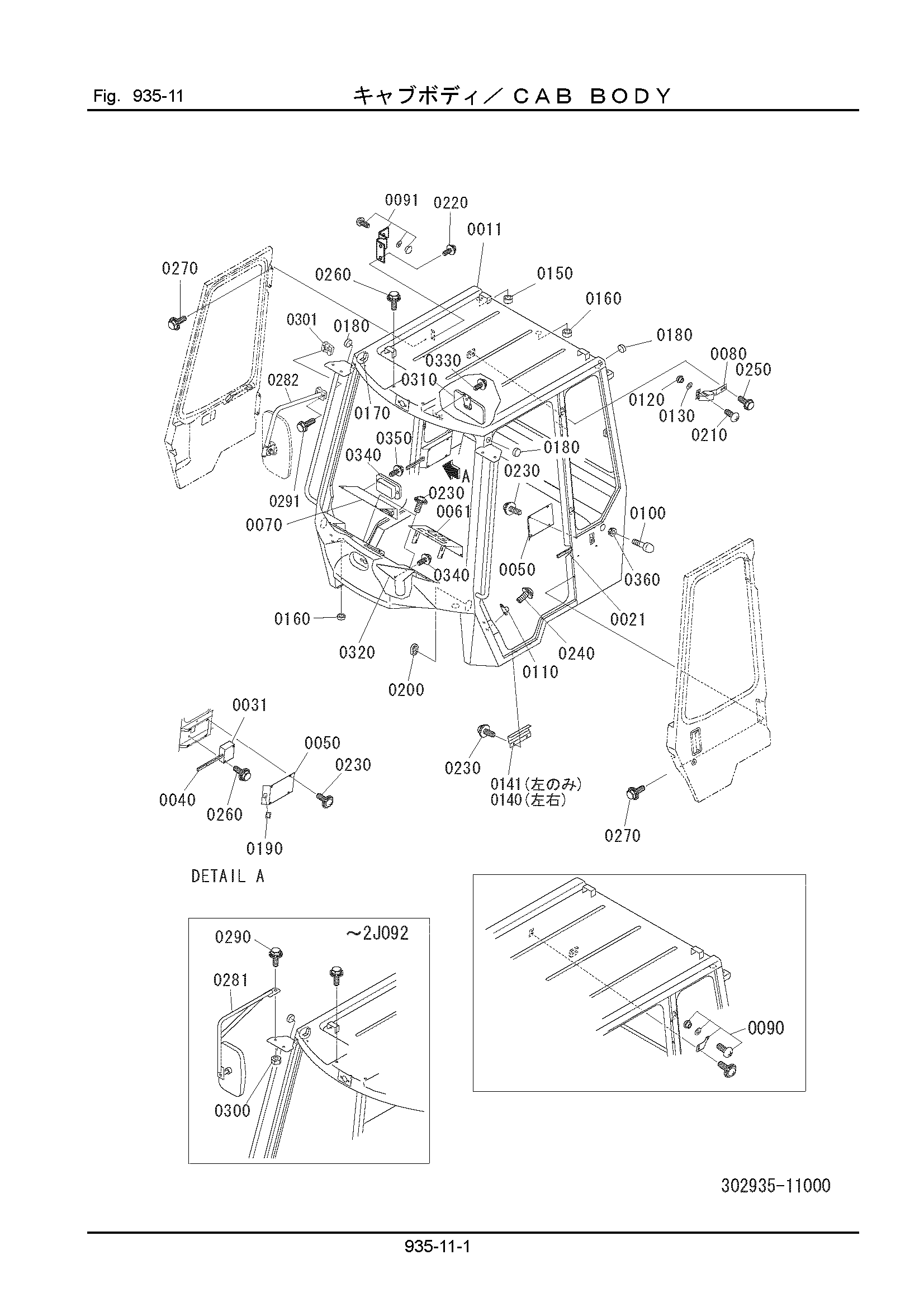

935-11:CAB BODY — HITACHI LX30-7

Заводская схема «935-11:CAB BODY» для HITACHI LX30-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	302935-10000	Кабина в сборе	1
0020	302935-11120	Блокировка левый	1
0021	302935-11121	Блокировка левый	1
0030	302935-11130	Блокировка правый	1
0031	302935-11131	Блокировка правый	1
0040	302935-11140	Резиновая прокладка	2
0050	302935-11150	Крышка левый	2
0060	302935-11170	Панель левый	1
0061	302935-11171	Панель левый	1
0070	302935-11260	Панель правый	1
0080	302935-11180	Замок	2
0090	302935-11190	Петля	4
0091	302935-11191	Петля	4
0100	302935-11210	Ограничитель	2
0110	310933-21170	Ответная планка	2
0120	302935-11220	Фиксатор	4
0130	302935-11230	Манжета	4
0140	302935-11240	Ступень	2
0141	302935-11240	Ступень	1
0150	156120-30100	Уплотнительная втулка	2
0160	156100-25200	Уплотнительная втулка	3
0170	302935-11350	Втулка	2
0180	156120-20100	Уплотнительная втулка	3
0190	302935-11250	Втулка	2
0200	302935-11360	Втулка	2
0210	302935-11270	Винт	4
0220	302935-11280	Винт	8
0230	310933-21130	Винт	23
0240	310933-21180	Винт	4
0250	302935-11290	Болт	4
0260	302935-11320	Болт	8
0270	302935-11310	Болт	8
0280	302935-11330	Стойка, зеркало	2
0281	305935-11121	Стойка, зеркало	2
0282	305935-11130	Стойка, зеркало	2
0290	310933-21150	Болт	2
0291	102112-08045	Болт, с шайбой	4
0300	103312-10080	Гайка	2
0301	305935-11140	Хомут	2
0310	302935-11340	Зеркало	1
0320	302651-53110	Форсунка	1
0330	302935-12250	Винт	5
0340	323935-61270	ASH трай	1
0350	342934-13140	Винт, таппинг	2
0360	302935-12230	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX30-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
