87-22: Информационная табличка — HITACHI LX30-7

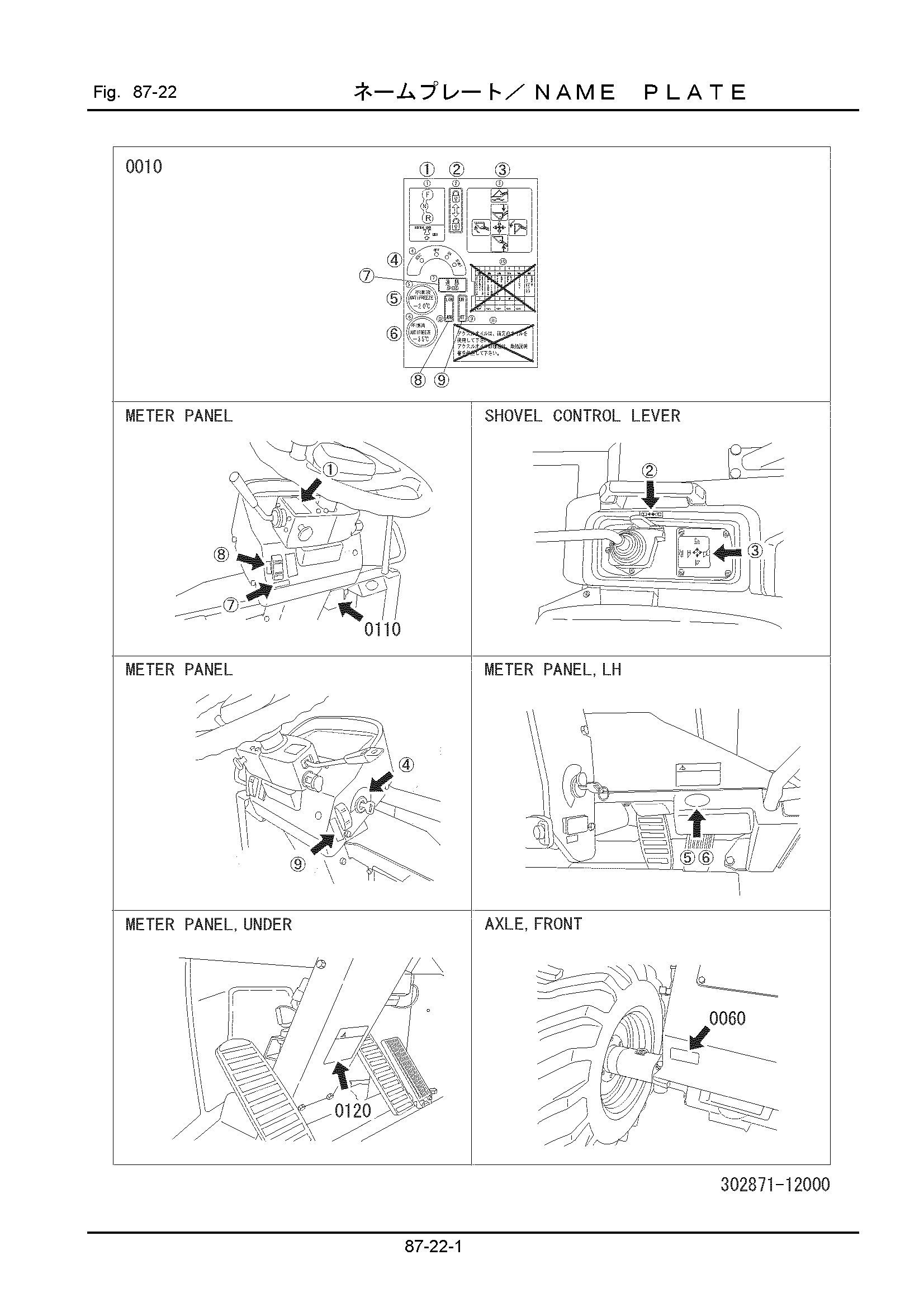

Заводская схема «87-22: Информационная табличка» для HITACHI LX30-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 300871-21390 | Лист, NP 2 | 1 |
| 0020 | 322871-22111 | Пластина, предупреждение | 1 |
| 0030 | 322871-22140 | Пластина, предупреждение | 1 |
| 0040 | 322871-22150 | Пластина, предупреждение | 1 |
| 0050 | 322871-22130 | Пластина, предупреждение | 2 |
| 0060 | 322871-22160 | Пластина, мост масляный | 1 |
| 0070 | 322871-22190 | Пластина, предупреждение | 1 |
| 0080 | 621871-25180 | Пластина, аккумулятор | 1 |
| 0090 | 621871-25210 | Пластина, рекйкле | 1 |
| 0100 | 360871-34371 | Пластина, дангер | 1 |
| 0110 | 302871-12110 | Пластина, предохранитель | 1 |
| 0120 | 338876-22120 | Пластина, тормоз масляный | 1 |
| 0130 | 336871-22130 | Пластина, предупреждение | 1 |
| 0140 | 339871-27241 | Пластина, енг.схут довн | 1 |
| 0150 | 360871-34290 | Пластина, воздушный фильтр | 1 |
| 0160 | 337873-22140 | Пластина, предупреждение | 2 |
| 0170 | 301871-21210 | Пластина, стояночный B | 1 |
| 1020 | 337871-11130 | Заклёпка | 4 |
| 1030 | 303871-51110 | Пластина, LX30 | 2 |
| 1041 | 302871-23110 | Пластина, LH | 1 |
| 1051 | 302871-23120 | Пластина, RH | 1 |
| 1060 | 323876-51130 | Пластина, HITACHI | 1 |
| 1080 | 302871-22110 | Пластина, смазка | 1 |
| 1090 | 303871-22110 | Пластина, предупреждение | 1 |
| 1100 | 336872-21140 | Пластина, HITACHI | 2 |
| 1110 | 322872-21160 | Пластина, HITACHI | 2 |
| 2010 | 301876-66110 | Пластина, LH(кабина) | 1 |
| 2020 | 301876-66120 | Пластина, RH(кабина) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
