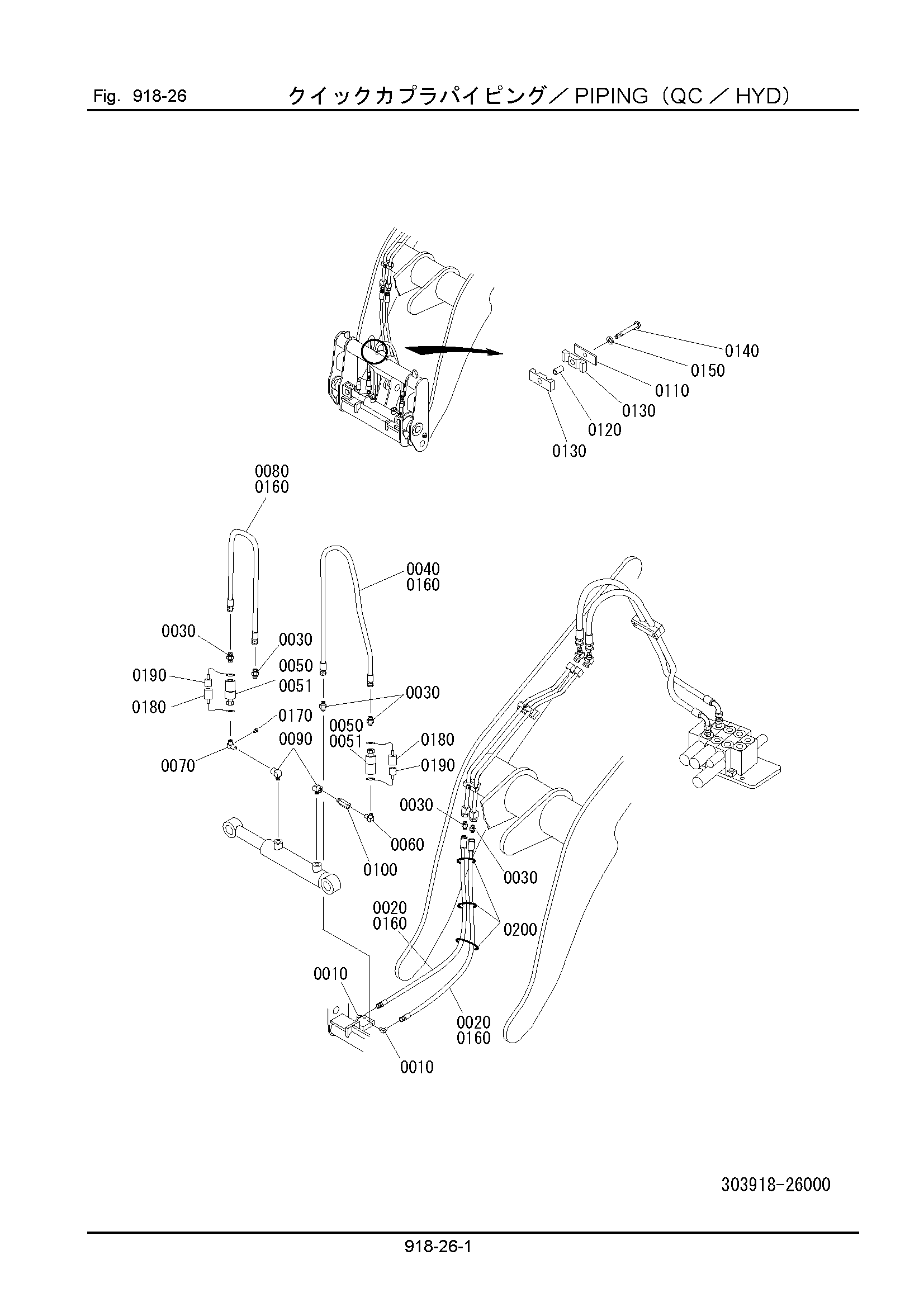

918-26: Трубопроводы(QC/HYD) — HITACHI LX30-7
Заводская схема «918-26: Трубопроводы(QC/HYD)» для HITACHI LX30-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 123304-03030 | Угловой штуцер | 2 |
| 0020 | 125240-09110 | Шланг | 2 |
| 0030 | 123301-03030 | Разъём | 6 |
| 0040 | 125240-09115 | Шланг | 1 |
| 0050 | 303914-56110 | Муфта AS | 2 |
| 0051 | 312918-16120 | Муфта AS | 2 |
| 0060 | 322061-11150 | Угловой штуцер | 1 |
| 0070 | 303918-26110 | Угловой штуцер | 1 |
| 0080 | 125240-09110 | Шланг | 1 |
| 0090 | 123203-03030 | Угловой штуцер | 2 |
| 0100 | 332181-11130 | Адаптер | 1 |
| 0110 | 336821-11210 | Пластина | 1 |
| 0120 | 337821-11180 | Трубка | 1 |
| 0130 | 336821-11180 | Резиновая прокладка | 2 |
| 0140 | 100112-10050 | Болт | 1 |
| 0150 | 108002-10025 | W/S | 1 |
| 0160 | 132110-09105 | Трубка, коил | 4 |
| 0170 | 341831-17240 | Пробка | 1 |
| 0180 | 322971-16160 | Колпачок | 2 |
| 0190 | 322971-16170 | Пробка | 2 |
| 0200 | 130410-10000 | Хомут, трос | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
