25-00: HST — HITACHI LX30-7

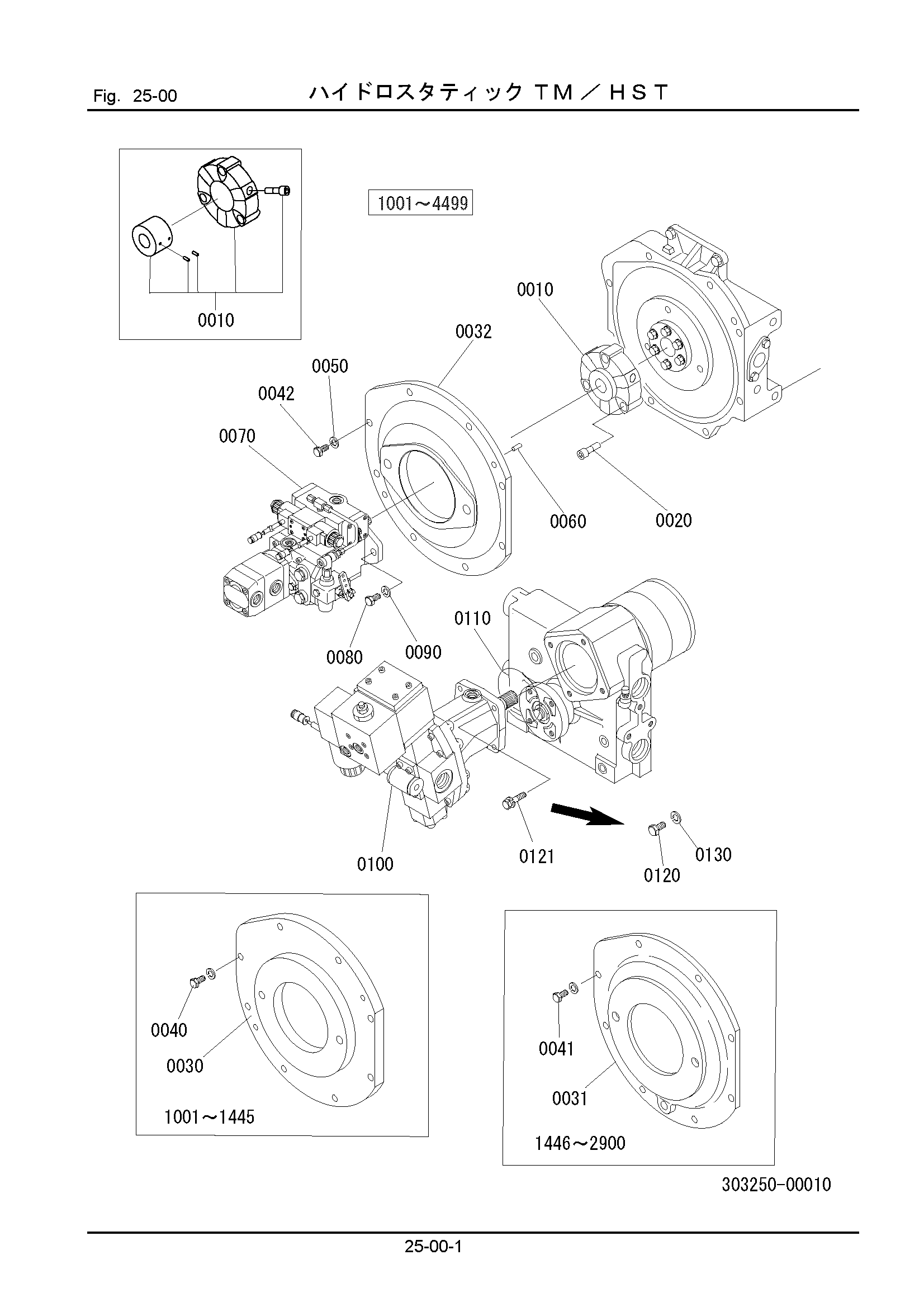

Заводская схема «25-00: HST» для HITACHI LX30-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 301256-00110 | Муфта AS | 1 |
| 0020 | 100921-12035 | Болт | 3 |
| 0030 | 302251-00110 | Крышка | 1 |
| 0031 | 302251-00111 | Крышка | 1 |
| 0032 | 302251-00112 | Крышка | 1 |
| 0040 | 100412-10035 | Болт | 8 |
| 0041 | 100412-10025 | Болт | 8 |
| 0042 | 100412-10030 | Болт | 8 |
| 0050 | 108002-10025 | W/S | 8 |
| 0060 | 301251-00140 | Палец | 2 |
| 0070 | 303251-00000 | Насос AS | 1 |
| 0080 | 100112-16040 | Болт | 2 |
| 0090 | 108002-16040 | W/S | 2 |
| 0100 | 302255-00000 | Гидромотор AS | 1 |
| 0110 | 120002-11500 | Уплотнительное кольцо | 1 |
| 0120 | 100112-10035 | Болт | 4 |
| 0121 | 102112-10035 | Болт, с шайбой | 4 |
| 0130 | 108002-10025 | W/S | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
