61-11: Рама — HITACHI LX30-7

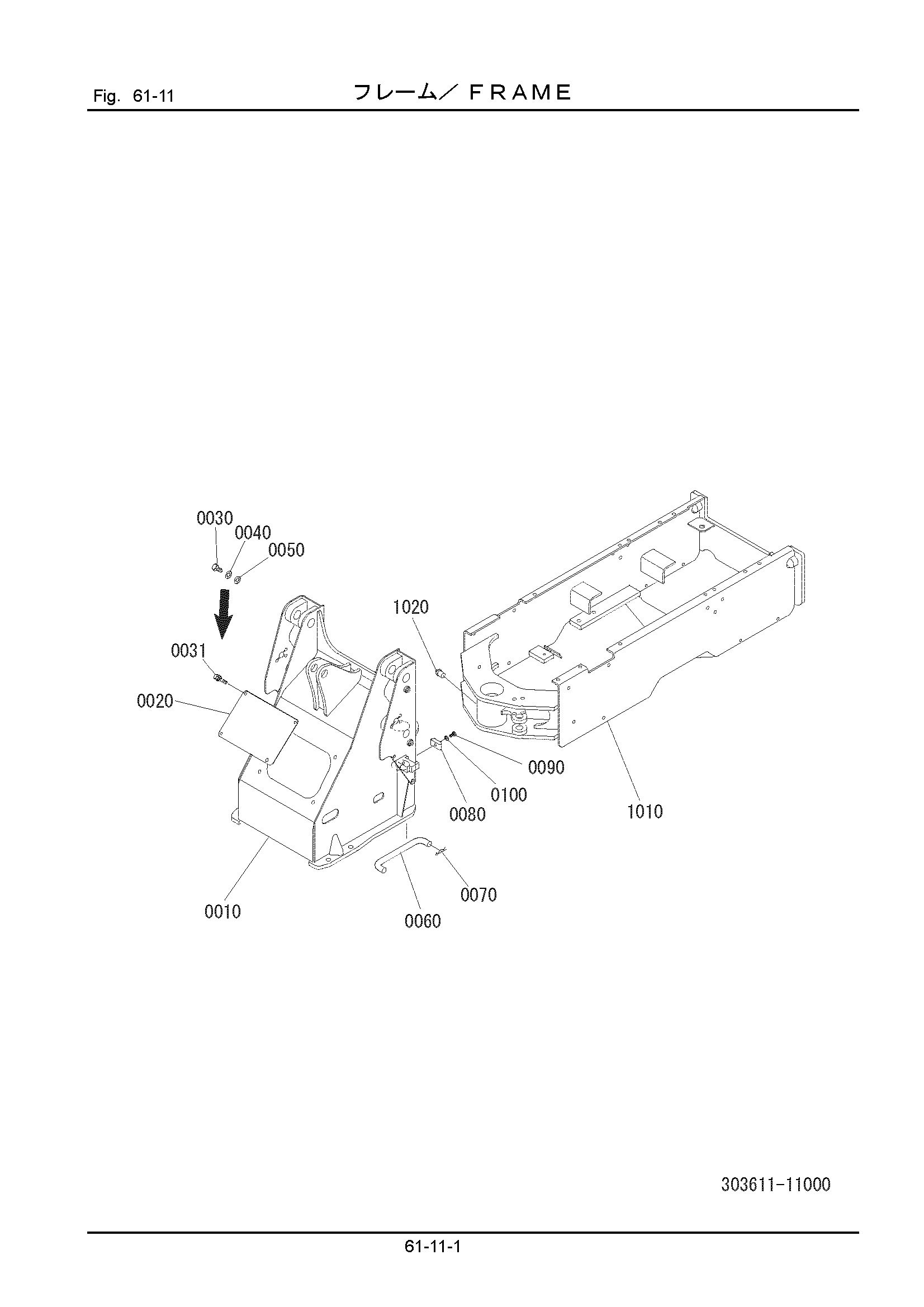

Заводская схема «61-11: Рама» для HITACHI LX30-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0020 | 301611-11120 | Крышка | 1 |
| 0030 | 100112-08020 | Болт | 4 |
| 0031 | 102212-08020 | Болт, с шайбой | 4 |
| 0040 | 108002-08020 | W/S | 4 |
| 0050 | 108202-08016 | Шайба | 4 |
| 0060 | 301616-11110 | Штанга, защитный | 1 |
| 0070 | 352611-12140 | Стопорный палец | 2 |
| 0080 | 338611-11120 | Резиновая прокладка | 2 |
| 0090 | 100112-08060 | Болт | 2 |
| 0100 | 108002-08020 | W/S | 2 |
| 1020 | 110001-01000 | Ниппель, смазка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
