61-16: Подвеска — HITACHI LX30-7

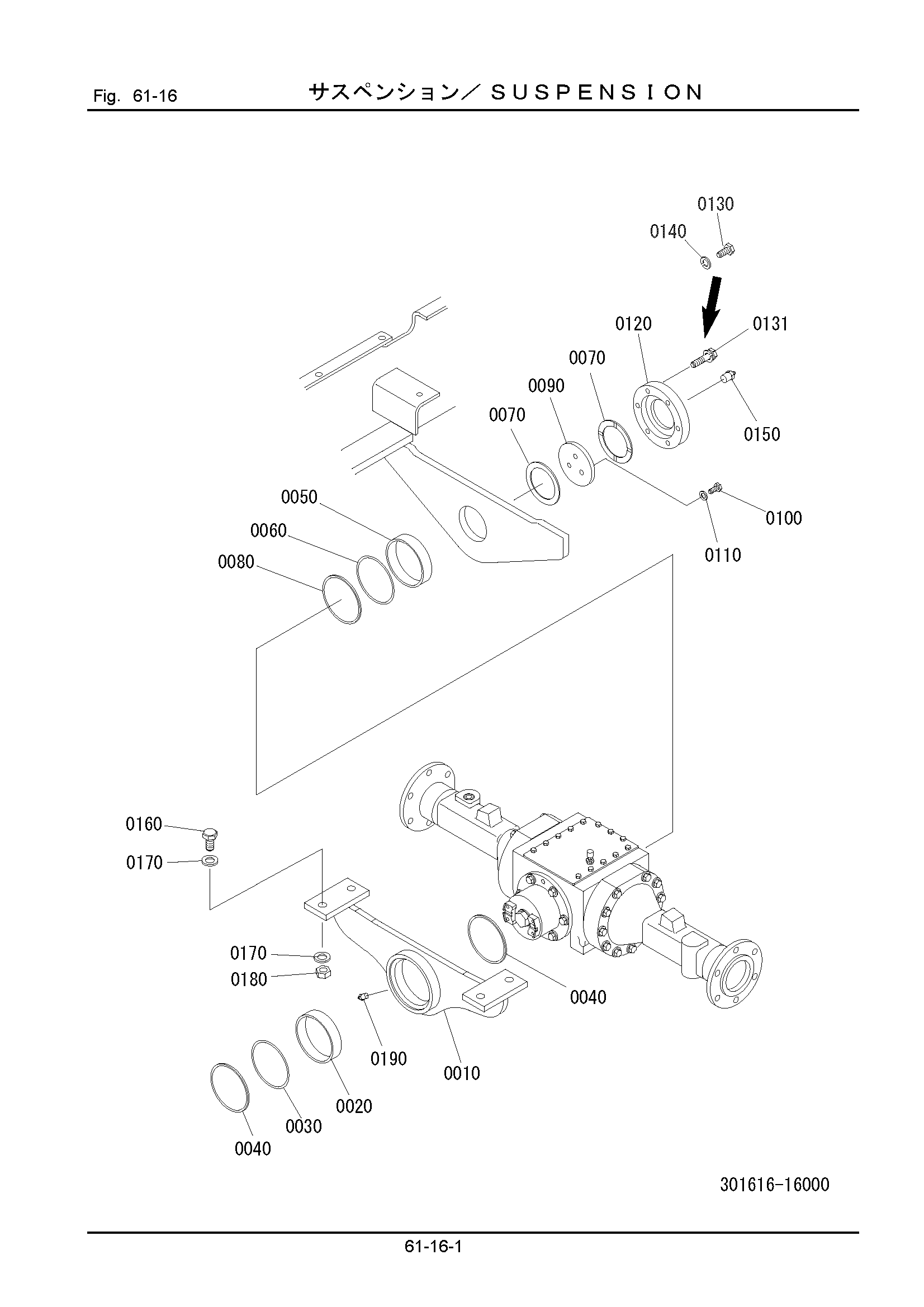

Заводская схема «61-16: Подвеска» для HITACHI LX30-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 301616-16100 | Кронштейн | 1 |
| 0020 | 301616-16140 | Втулка | 1 |
| 0030 | 301616-16150 | Кольцо, стопорный | 1 |
| 0040 | 301616-16160 | Уплотнение, пыль | 2 |
| 0050 | 301616-16170 | Втулка | 1 |
| 0060 | 301616-16180 | Кольцо, стопорный | 1 |
| 0070 | 301616-16190 | Шайба, упорный | 2 |
| 0080 | 141540-08095 | Уплотнение, пыль | 1 |
| 0090 | 301616-16220 | Пластина, упорный | 1 |
| 0100 | 100422-12030 | Болт | 3 |
| 0110 | 550901-18270 | Шайба | 3 |
| 0120 | 301616-16210 | Колпачок, упорный | 1 |
| 0130 | 100112-12050 | Болт | 6 |
| 0131 | 102112-12050 | Болт, с шайбой | 6 |
| 0140 | 108002-12030 | W/S | 6 |
| 0150 | 110002-01000 | Ниппель, смазка | 1 |
| 0160 | 100122-16070 | Болт | 4 |
| 0170 | 550811-11440 | Шайба | 8 |
| 0180 | 103312-16130 | Гайка | 4 |
| 0190 | 110002-01000 | Ниппель, смазка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
