03-11: Глушитель — HITACHI LX30-7

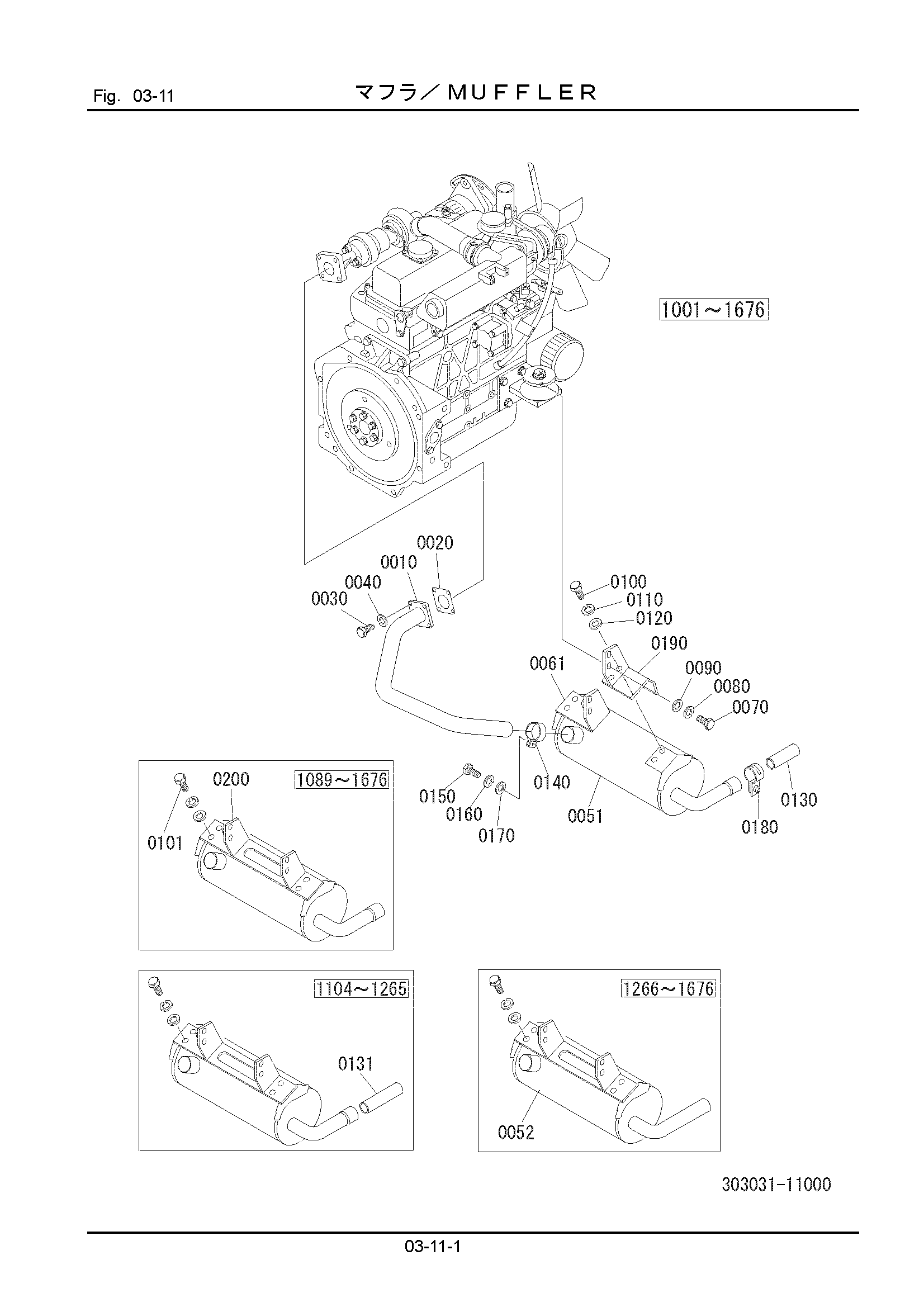

Заводская схема «03-11: Глушитель» для HITACHI LX30-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 303031-11110 | Трубка, выпускной | 1 |
| 0011 | 303031-11111 | Трубка, выпускной | 1 |
| 0020 | 302031-11140 | Прокладка | 1 |
| 0030 | 100112-08025 | Болт | 4 |
| 0040 | 108002-08020 | W/S | 4 |
| 0051 | 302031-11120 | Глушитель | 1 |
| 0052 | 302031-11121 | Глушитель | 1 |
| 0053 | 302031-11122 | Глушитель | 1 |
| 0061 | 302031-11151 | Кронштейн | 1 |
| 0070 | 100112-12025 | Болт | 4 |
| 0080 | 108002-12030 | W/S | 4 |
| 0090 | 550901-18270 | Шайба | 4 |
| 0100 | 100112-10025 | Болт | 4 |
| 0101 | 100112-10030 | Болт | 4 |
| 0110 | 108002-10025 | W/S | 4 |
| 0120 | 322621-11350 | Шайба | 4 |
| 0130 | 303031-11120 | Трубка, выпускной | 1 |
| 0131 | 302031-11130 | Трубка, выпускной | 1 |
| 0140 | 321031-11220 | Хомут | 1 |
| 0150 | 100112-08030 | Болт | 1 |
| 0160 | 108002-08020 | W/S | 1 |
| 0170 | 108202-08016 | Шайба | 1 |
| 0180 | 301036-11150 | Хомут | 1 |
| 0190 | 302031-11160 | Кронштейн | 1 |
| 0200 | 303031-11140 | Кронштейн | 1 |
| 0210 | 302031-11180 | Кронштейн | 1 |
| 0220 | 302031-11190 | Лента | 2 |
| 0230 | 100112-12020 | Болт | 2 |
| 0240 | 322621-11350 | Шайба | 2 |
| 0250 | 103312-10080 | Гайка | 4 |
| 0260 | 302031-11210 | Кронштейн | 2 |
| 0270 | 100112-10060 | Болт | 4 |
| 0280 | 302031-11220 | Шайба | 12 |
| 0290 | 323511-12190 | Резиновая прокладка | 8 |
| 0300 | 360621-13160 | Проставка | 4 |
| 0310 | 108002-10025 | W/S | 4 |
| 0320 | 103312-10080 | Гайка | 4 |
| 0321 | 103312-10080 | Гайка | 8 |
| 0330 | 100112-10030 | Болт | 2 |
| 0340 | 108002-10025 | W/S | 4 |
| 0350 | 322621-11350 | Шайба | 4 |
| 0360 | 108002-12030 | W/S | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
