17-21: Опора — HITACHI LX30-7

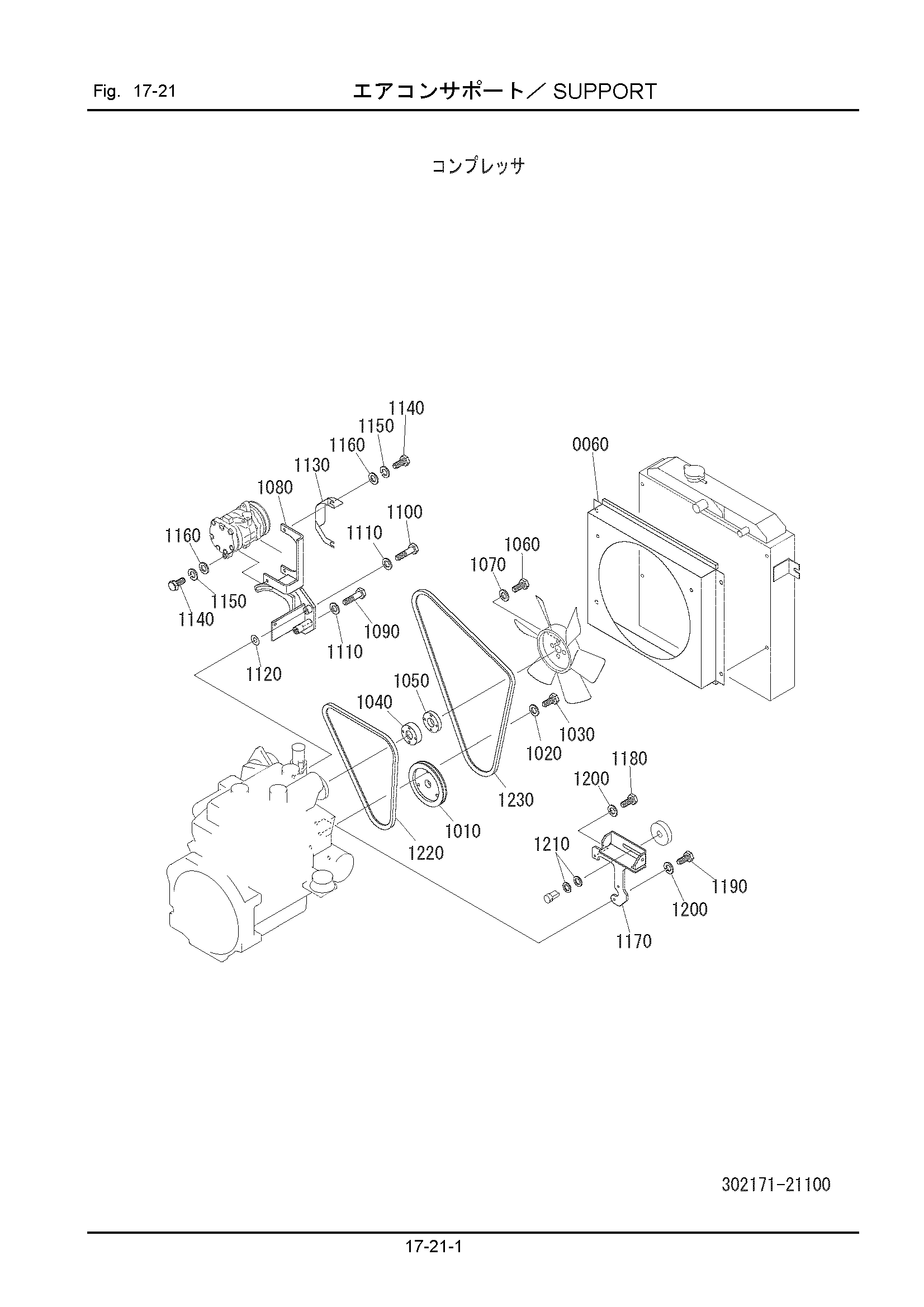

Заводская схема «17-21: Опора» для HITACHI LX30-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1010 | 302171-21110 | Пулеей, V | 1 |
| 1020 | 100112-08020 | Болт | 3 |
| 1030 | 108002-08020 | W/S | 3 |
| 1040 | 302171-21120 | Проставка, вентилятор | 1 |
| 1050 | 302011-13120 | Втулка, вентилятор | 1 |
| 1060 | 100112-06050 | Болт | 4 |
| 1070 | 108002-06015 | W/S | 4 |
| 1080 | 302171-21130 | Кронштейн | 1 |
| 1090 | 100112-08100 | Болт | 1 |
| 1100 | 100112-08090 | Болт | 2 |
| 1110 | 108002-08020 | W/S | 3 |
| 1120 | 302171-21140 | Регулировочная шайба | 3 |
| 1130 | 302171-21150 | Крышка | 1 |
| 1140 | 100112-08035 | Болт | 3 |
| 1150 | 108002-08020 | W/S | 3 |
| 1160 | 108202-08016 | Шайба | 3 |
| 1170 | 302171-21160 | Кронштейн | 1 |
| 1180 | 100112-08035 | Болт | 1 |
| 1190 | 100112-08095 | Болт | 2 |
| 1200 | 108002-08020 | W/S | 3 |
| 1210 | 322621-11350 | Шайба | 2 |
| 1220 | 302171-21170 | Ремень, V | 1 |
| 1230 | 302171-21180 | Ремень, V | 1 |
| 0060 | 303171-00110 | Воздуховод | 1 |
| 2010 | 302171-21190 | Опора | 1 |
| 2011 | 302171-21191 | Опора | 1 |
| 2012 | 302171-21420 | Опора | 1 |
| 2020 | 100112-10030 | Болт | 8 |
| 2021 | 100112-10030 | Болт | 9 |
| 2030 | 108002-10025 | W/S | 8 |
| 2031 | 108002-10025 | W/S | 9 |
| 2040 | 322621-11350 | Шайба | 8 |
| 2041 | 322621-11350 | Шайба | 9 |
| 2050 | 323176-21360 | Изолятор | 1 |
| 2051 | 323176-21360 | Изолятор | 2 |
| 2060 | 100112-08020 | Болт | 4 |
| 2070 | 100112-08016 | Болт | 2 |
| 2080 | 108002-08020 | W/S | 6 |
| 2090 | 108202-08016 | Шайба | 4 |
| 2100 | 100112-06016 | Болт | 2 |
| 2110 | 108202-06016 | Шайба | 2 |
| 2120 | 302171-21210 | Пластина | 1 |
| 2121 | 302171-21211 | Пластина | 1 |
| 2130 | 302171-21220 | Пластина | 1 |
| 2131 | 302171-21221 | Пластина | 1 |
| 2140 | 302171-21230 | Крышка | 1 |
| 2150 | 100112-10020 | Болт | 3 |
| 2160 | 108002-10025 | W/S | 3 |
| 2170 | 108202-10020 | Шайба | 3 |
| 2180 | 323176-21370 | Гайка, POP | 11 |
| 2181 | 323176-21370 | Гайка, POP | 3 |
| 2190 | 146121-11042 | Уплотнение, резиновый | 1 |
| 2200 | 323176-21190 | Крышка | 1 |
| 2201 | 302171-21430 | Крышка | 1 |
| 2210 | 100112-08020 | Болт | 5 |
| 2220 | 108002-08020 | W/S | 5 |
| 2230 | 360611-13230 | Шайба | 5 |
| 2240 | 156120-30300 | Уплотнительная втулка | 1 |
| 2250 | 146121-11020 | Уплотнение, резиновый | 1 |
| 2260 | 302171-21330 | Гайка, POP | 9 |
| 2270 | 302171-21340 | Пластина | 9 |
| 2280 | 302171-21440 | Изолятор | 1 |
| 3010 | 302171-21240 | Опора | 1 |
| 3020 | 301616-13130 | Уплотнение, резиновый | 2 |
| 3030 | 146121-11030 | Уплотнение, резиновый | 1 |
| 3040 | 100112-12025 | Болт | 2 |
| 3050 | 108002-12030 | W/S | 2 |
| 3060 | 550901-18270 | Шайба | 2 |
| 3070 | 100112-08020 | Болт | 4 |
| 3080 | 108002-08020 | W/S | 4 |
| 3090 | 305111-11120 | Винт, таппинг | 3 |
| 3100 | 301116-52120 | Реле | 1 |
| 3110 | 314121-51170 | Хомут | 1 |
| 3120 | 121110-12700 | Шланг | 1 |
| 3130 | 130310-01600 | Хомут, шланг | 1 |
| 3140 | 339171-21140 | Изолятор | 5 |
| 3150 | 302171-21250 | Воздуховод | 1 |
| 3160 | 305111-11120 | Винт, таппинг | 2 |
| 3170 | 302171-21260 | Воздуховод | 1 |
| 3180 | 101002-05016 | Винт | 4 |
| 3190 | 108002-05013 | W/S | 4 |
| 3200 | 108202-05010 | Шайба | 4 |
| 3210 | 323171-11190 | Решётка | 1 |
| 3220 | 342181-11260 | Винт | 4 |
| 3230 | 108002-04010 | W/S | 4 |
| 3240 | 103012-04032 | Гайка | 4 |
| 3250 | 374181-41131 | Шланг, дефростер | 1 |
| 3260 | 342181-11210 | Коннектер | 2 |
| 3270 | 130310-07000 | Хомут, шланг | 2 |
| 3280 | 302171-21270 | Крышка | 1 |
| 3290 | 335611-13180 | Винт | 2 |
| 3300 | 302171-21280 | Кронштейн | 1 |
| 3310 | 120002-08000 | Уплотнительное кольцо | 1 |
| 3320 | 100112-10020 | Болт | 2 |
| 3330 | 108002-10025 | W/S | 2 |
| 3340 | 323176-21370 | Гайка, POP | 2 |
| 3350 | 302171-21290 | Решётка, воздушный | 1 |
| 3360 | 101002-04010 | Винт | 2 |
| 3370 | 108002-04010 | W/S | 2 |
| 3380 | 108202-04008 | Шайба | 2 |
| 3390 | 374181-41140 | Хомут | 1 |
| 3400 | 302171-21350 | Тяга | 1 |
| 3410 | 302171-21360 | Болт | 1 |
| 3420 | 103012-04032 | Гайка | 2 |
| 3430 | 108202-04008 | Шайба | 1 |
| 4010 | 352511-22260 | Угловой штуцер | 1 |
| 4020 | 347171-21110 | Клапан | 1 |
| 4021 | 331181-11150 | Клапан | 1 |
| 4030 | 322181-11120 | Разъём | 2 |
| 4040 | 322181-11130 | Угловой штуцер | 1 |
| 4041 | 302181-11140 | Угловой штуцер | 1 |
| 4050 | 131250-13050 | Шланг, водяной | 2 |
| 4060 | 130110-02200 | Хомут, шланг | 4 |
| 4070 | 342171-21330 | Разъём | 2 |
| 4080 | 131250-16100 | Шланг, водяной | 2 |
| 4090 | 130110-02500 | Хомут, шланг | 4 |
| 4100 | 323181-11150 | Шланг, дефростер | 1 |
| 4110 | 332181-11230 | Оннектор, шланг | 2 |
| 4120 | 130310-04800 | Фонарь, шланг | 1 |
| 4130 | 348271-11260 | Хомут | 2 |
| 4140 | 100112-10020 | Болт | 2 |
| 4150 | 108002-10025 | W/S | 2 |
| 4160 | 108202-10020 | Шайба | 2 |
| 4170 | 305181-11130 | Изолятор | 1 |
| 4180 | 305181-11140 | Изолятор | 1 |
| 5010 | 132110-20150 | Трубка, коил | 1 |
| 5020 | 132110-15270 | Трубка, коил | 1 |
| 5030 | 132110-25120 | Трубка, коил | 1 |
| 5040 | 100112-08035 | Болт | 2 |
| 5050 | 108002-08020 | W/S | 2 |
| 5060 | 108202-08016 | Шайба | 2 |
| 5070 | 100112-06030 | Болт | 2 |
| 5080 | 108002-06015 | W/S | 2 |
| 5090 | 108202-06016 | Шайба | 2 |
| 5100 | 146121-11007 | Уплотнение, резиновый | 1 |
| 5110 | 302171-21310 | Жгут проводов | 1 |
| 5120 | 360111-52350 | Предохранитель | 1 |
| 5130 | 156100-25300 | Уплотнительная втулка | 1 |
| 5140 | 302171-21320 | Крышка | 1 |
| 5150 | 346933-18170 | Винт | 4 |
| 5160 | 101002-06012 | Винт | 2 |
| 5170 | 108002-06015 | : W/S | 2 |
| 5180 | 199999-22007 | Гайка | 1 |
| 5190 | 346171-21160 | Хомут | 2 |
| 5200 | 100112-10020 | Болт | 1 |
| 5210 | 108002-10025 | W/S | 1 |
| 5220 | 108202-10020 | Шайба | 1 |
| 5230 | 130410-10000 | Хомут, трос | 20 |
| 5240 | 302171-21370 | Пластина, информационный | 1 |
| 5250 | 335621-11210 | Уплотнительная втулка | 3 |
| 5260 | 346171-21160 | Хомут | 2 |
| 5270 | 100112-10020 | Болт | 2 |
| 5280 | 108002-10025 | W/S | 2 |
| 5290 | 108202-10020 | Шайба | 2 |
| 5300 | 103312-10080 | Гайка | 2 |
| 5310 | 132110-15125 | Трубка, коил | 1 |
| 7010 | 360171-21380 | Фильтр | 1 |
| 7020 | 302171-21380 | Кронштейн | 1 |
| 7030 | 302171-21390 | Крышка | 1 |
| 7040 | 100112-08020 | Болт | 6 |
| 7050 | 108002-08020 | W/S | 6 |
| 7060 | 108202-08016 | Шайба | 6 |
| 7070 | 103312-08065 | Гайка | 6 |
| 7080 | 146131-12030 | Уплотнение, резиновый | 1 |
| 7090 | 146131-12028 | Уплотнение, резиновый | 1 |
| 7100 | 302171-21410 | Изолятор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
