Топливный система — HITACHI LX30

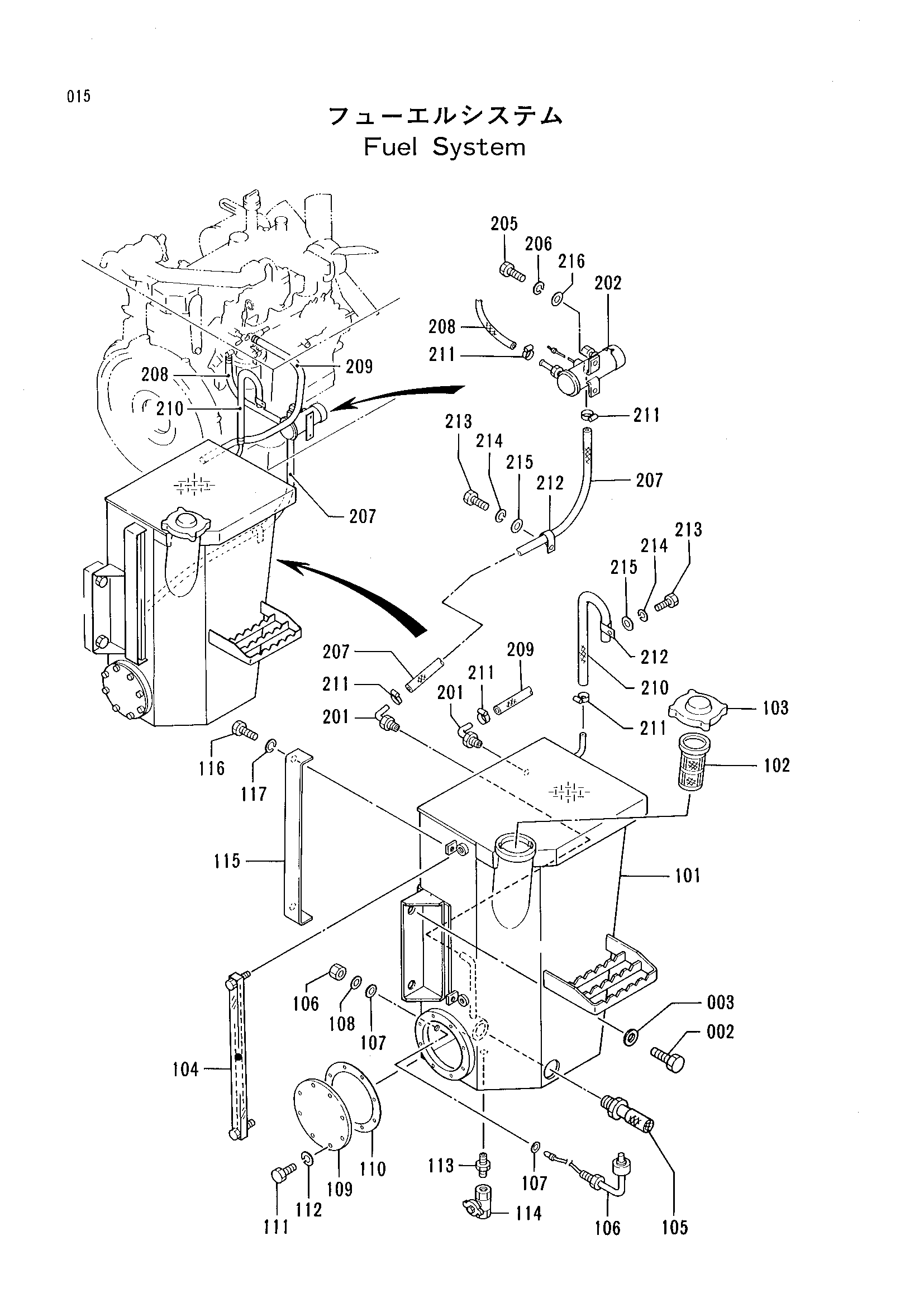

Заводская схема «Топливный система» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 002 | J431630 | Болт | 4 |
| 003 | 4234093 | Шайба | 4 |
| 101 | 4234185 | Топливный бак | 1 |
| 102 | 4234082 | Страинер топливный | 1 |
| 103-01 | 4233360 | Колпачок | 1 |
| 103-02 | 4251153 | Колпачок | 1 |
| 104 | 4234186 | Указатель | 1 |
| 105 | 4233355 | Страинер топливный | 1 |
| 106 | 4234021 | Выключатель уровень | 1 |
| 107 | 4233996 | Прокладка | 2 |
| 108 | A590112 | Шайба | 1 |
| 109 | 4233356 | Крышка | 1 |
| 110 | 4233945 | Манжета | 1 |
| 111 | J530820 | Болт | 8 |
| 112 | A590908 | Пружинная шайба | 8 |
| 113 | 4234187 | Адаптер | 1 |
| 114 | 4233358 | Кокк дренажный | 1 |
| 115 | 4234188 | Крышка | 1 |
| 116 | J551016 | Болт | 2 |
| 117 | A589910 | Пружинная шайба | 2 |
| 201 | 4234189 | Трубка | 2 |
| 202 | 4234190 | Насос | 1 |
| 205 | J430614 | Болт | 2 |
| 206 | A590906 | Пружинная шайба | 2 |
| 207 | 4234191 | Топливный шланг | 1 |
| 208 | 4234192 | Топливный шланг | 1 |
| 209 | 4234193 | Топливный шланг | 1 |
| 210 | 4234194 | Топливный шланг | 1 |
| 211 | 4508575 | Зажим | 7 |
| 212 | 4234081 | Зажим | 2 |
| 213 | J551016 | Болт | 2 |
| 214 | A589910 | Пружинная шайба | 2 |
| 215 | A590110 | Шайба | 2 |
| 216 | A590106 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
